Русский - 8
установка
Инструкции по безопасной установке
Установку данного духового шкафа может выполнять только квалифицированный электрик.
Он несет ответственность за подключение устройства к основному источнику питания и за
соблюдение соответствующих правил техники безопасности.
• При установке необходимо обеспечить защиту от прикосновения к деталям духового
шкафа, находящимся под напряжением.
• Предмет кухонной мебели, в который встраивается духовой шкаф, по степени
устойчивости должен отвечать требованиям стандарта DIN 68930.

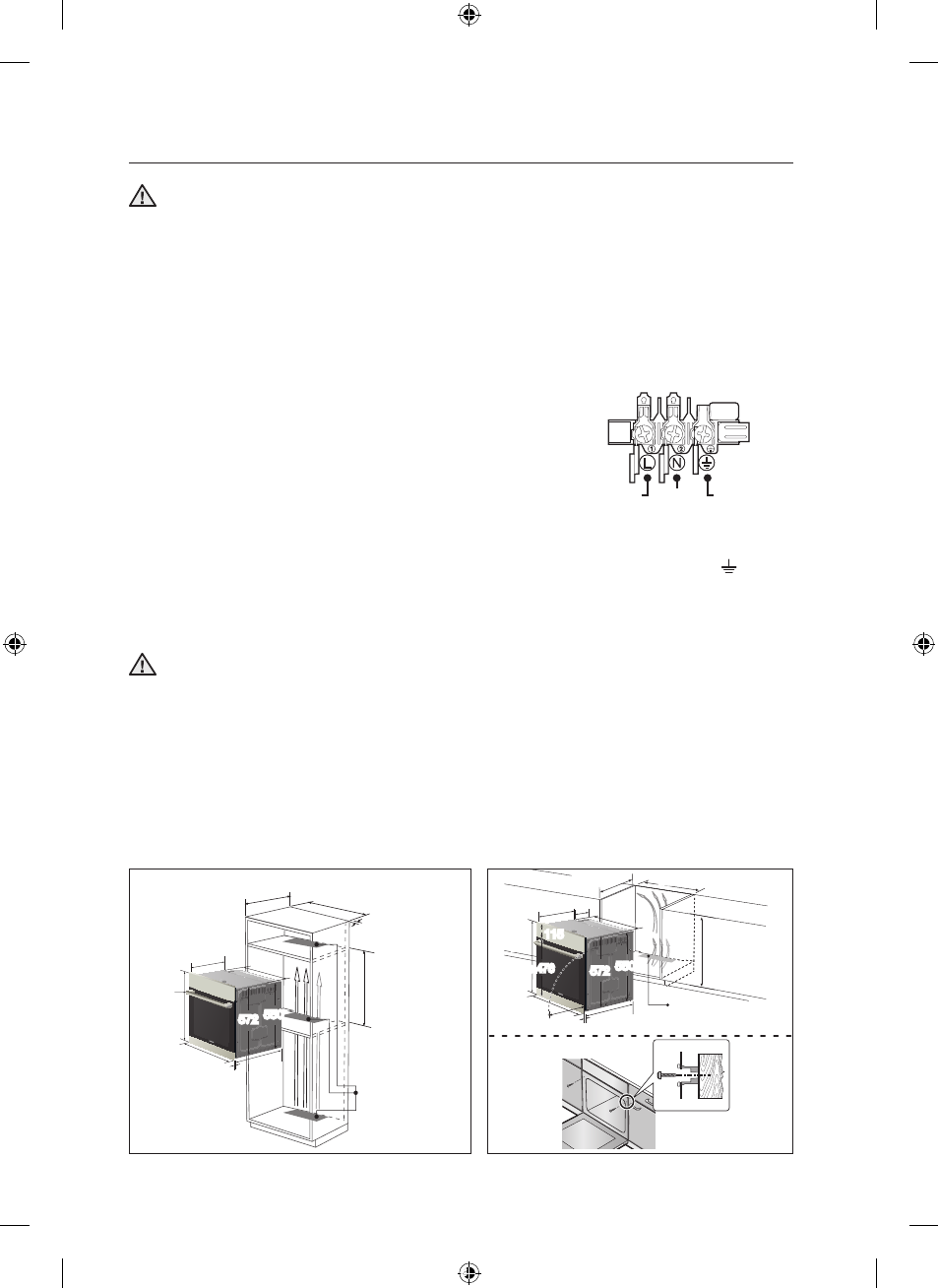

Подключение к источнику питания
Если духовой шкаф не подключается к основному источнику
питания с помощью вилки, для соответствия требованиям
техники безопасности необходимо установить разъединительный
выключатель, у которого размыкаются все полюса (с расстоянием
между контактами не менее 3 мм). Кабель питания (H05 RR-F или
H05 VV-F с площадью поперечного сечения не менее
2,5 мм²) должен быть достаточно длинным, чтобы его можно было
подключить к духовому шкафу, стоящему на полу перед предметом
кухонной мебели, в который он встраивается. Откройте крышку клемм на задней стенке духового
шкафа с помощью отвертки и отверните винты хомута кабеля перед подключением электрических
проводов к соответствующим клеммам. Кабель заземления должен подключаться к клемме ( )
духового шкафа. Сначала необходимо подсоединить желтый и зеленый кабели (кабели заземления), эти
кабели должны быть длиннее остальных. Если духовой шкаф подключается к электросети с помощью
вилки, она должна оставаться доступной после установки духового шкафа. Компания Samsung не несет
ответственности за несчастные случаи, произошедшие из-за отсутствия или неисправности заземления.
ПРЕДУПРЕЖДЕНИЕ. Не допускайте застревания соединительного кабеля во время
установки и его соприкосновения с горячими деталями духового шкафа.
Установка в шкаф
При установке во встроенный шкаф пластиковые поверхности и клей, используемый для крепления,
должны выдерживать температуру 90 °C внутри шкафа; пластиковые поверхности и клей смежного шкафа
должны выдерживать температуру до и 75 °C. Компания Samsung не несет ответственности за повреждение
пластиковых поверхностей или клея в результате нагрева.
В основании кухонного шкафа, предназначенного для установки духового шкафа, должен иметься
вентиляционный зазор. Необходимо оставить зазор (примерно 50 мм) между нижней полкой и стенкой
шкафа для обеспечения вентиляции. Если требуется установить духовой шкаф под варочной панелью,
необходимо следовать инструкциям по установке для варочной панели.
595
370
560
545
21
595
Макс.50
Мин.550
Мин.560
Мин.50
Мин.590 ~ Макс.600
Мин.460 x Мин.50
Установка сверху
550
572
Установка сверху +
Установка снизу
595
370
560
545
21
115
595
175
Макс.464
Мин.550 Мин.560
Мин.600
Мин.460 x Мин.50
Установка снизу
Макс.476 550
572
КОРИЧНЕВЫЙ
или ЧЕРНЫЙ
СИНИЙ
или БЕЛЫЙ
ЖЕЛТЫЙ или
ЗЕЛЕНЫЙ
