36

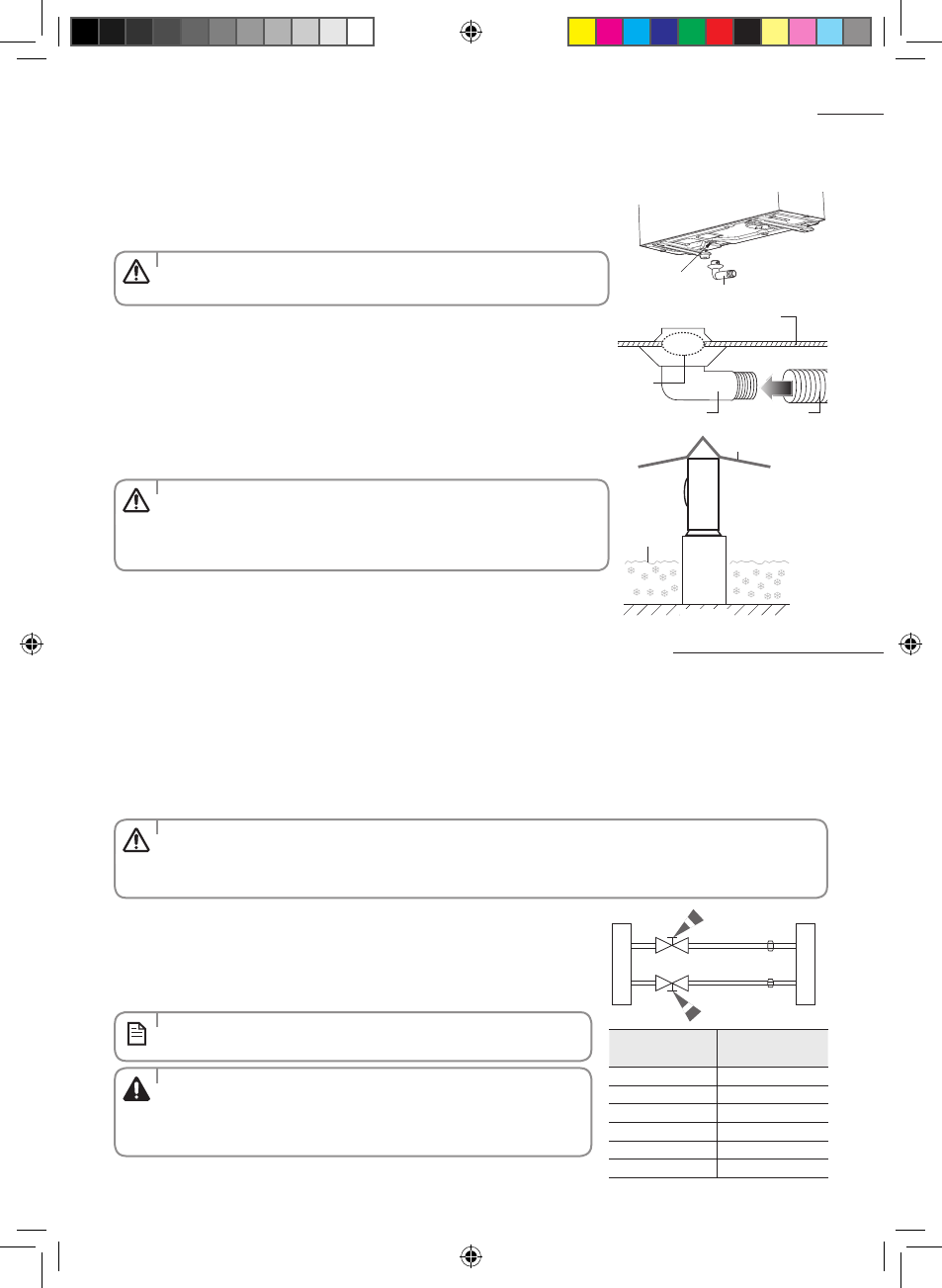

Установка и подключение сливного шланга наружного блока

Рама

Земля

Ожидаемый

уровень

снега

Снегозащитный

колпак

Поверхность днища наружного блока

Сливной шланг

Сливное отверстие

Сливная пробка

При нагревании может накапливаться лед. Проверьте при размораживании, адекватно ли сливается конденсат. Для

адекватного слива выполните следующее

Наружный блок заправляется достаточным количеством хладагента R410A. Не стравливайте хладагент R410A в атмосферу:

это фторированный парниковый газ, который попадает под действие Киотского протокола, у которого Потенциал

глобального потепления (GWP) = 1975.
Вы должны выполнить удаление воздуха из внутреннего блока и трубопроводов. Если воздух останется в трубках хладагента,

то это повлияет на работу компрессора.

Это может привести к снижению мощности охлаждения и неисправности. Хладагент для продувки воздуха в наружный блок

не заправляется. Пользуйтесь вакуумным насосом, как показано на рисунке.

1. Вставьте сливную пробку в сливное отверстие в днище наружного блока.

1. Подсоедините все трубки сборки к соответствующим вентилям

наружного блока и затяните накидные гайки.

2. Затяните накидную гайку сначала рукой, а затем с помощью

динамометрического ключа, прилагая следующий крутящий момент:

2. Подсоедините сливной шланг к сливной пробке.

3. Убедитесь, что конденсат сливается адекватно.

Сливное

отверстие

Сливная пробка

• Чтобы не допустить контакта сливной пробки с землей, обеспечьте просвет

между землей и поверхностью днища наружного блока.

• В районах с большими снегопадами навалившийся снег может заблокировать

забор воздуха.

Чтобы избежать этого, установите раму так, чтобы она находилась выше, чем

предполагаемый уровень снега. Кроме того, установите снегозащитный козырек,

чтобы избежать скопления снега на наружном блоке.

• При установке, убедитесь, что утечка отсутствует. При пополнении хладагента заземлите компрессор, прежде

чем удалять соединительные трубки. Если трубка хладагента подсоединена неправильно и компрессор работает

с открытым рабочим вентилем, то через трубку всасывается воздух, в результате чего создается слишком

высокоедавление в рабочем контуре хладагента. Это может привести к взрыву и травме.

Вакуумирование присоединенных трубок

Наружный блок

Внутренний блок

Сторона трубки с газом

Сторона трубки с жидкостью

Наружный

диаметр

Крутящий

момент (кгс • см)

ø6,35 мм

140~170

ø9,52 мм

250~280

ø12,70 мм

380~420

ø15,88 мм

440~480

ø19,05 мм

990~1210

ø22,23 мм

990~1210

• Приложение чрезмерного крутящего момента может стать причиной

утечки газа.

• Выполните электрические соединения и оставьте систему в режиме

"stand by" (Ожидание). Не включайте систему!

Это необходимо для лучшей работы в вакууме (положение

Электронного расширительного клапана полностью ОТКРЫТОЕ).

ПРИМЕЧАНИЕ

ВНИМАНИЕ

ОСТОРОЖНО

ОСТОРОЖНО

ОСТОРОЖНО
