32

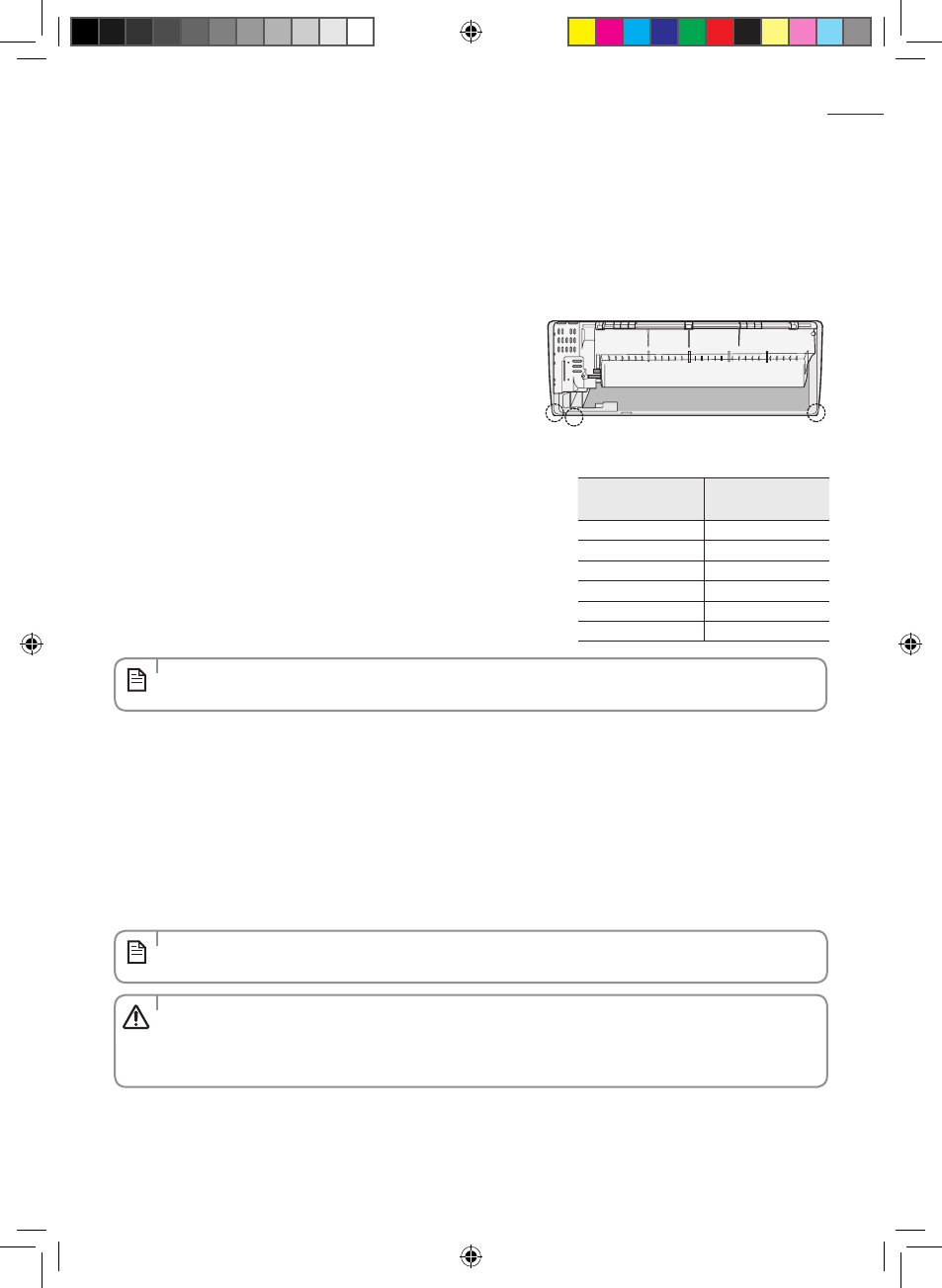

Установка и монтаж соединительных трубок внутреннего блока

1. Вырежьте подходящую продавленную часть (A, B, C) на задней

панели внутреннего блока, если вы подключаете эту трубку

непосредственно с тыльной стороны.

2. Сгладьте острые кромки.

3. Снимите защитные колпачки с трубок и соедините соединительные

трубки одну с другой. Закрутите гайки сначала руками, а затем

с помощью динамометрического ключа, прилагая следующий

крутящий момент:

4. Срежьте лишнюю изоляцию из пеноматериала.

5. При необходимости изогните трубку, чтобы уложить ее по днищу внутреннего блока. Затем протяните ее через

соответствующее отверстие.

Трубка не должна выступать из тыльной стенки внутреннего блока.

Радиус изгиба должен быть 100 мм или больше.

6. Пропустите трубку через отверстие в стене.

7. Более подробная информация о том, как подключиться к наружному блоку и очищать воздух, приведена на

стр. 36~38.

Соединяйте внутренний и наружный блоки поставляемыми медными трубками с помощью раструбных соединений.

Применяйте только изолированные бесшовные трубы холодильного класса, (типа Cu DHP согласно ISO1337), очищенные от

смазки и раскисленные, рассчитанные на рабочие давления не менее 4200 кПа и на давление внутреннего разрыва не менее

20700 кПа. Ни в коем случае не должны применяться санитарно-технические медные трубы.
Имеются 2 трубки различного диаметра для хладагента:

• Трубка меньшего диаметра для жидкого хладагента
• Трубка большего диаметра для газообразного хладагента

Короткая трубка уже подсоединена к кондиционеру. Возможно,

вам придется удлинить эту трубку, воспользовавшись

соединительной трубкой (поставляется по отдельному заказу).
Способы присоединения к трубке хладагента различаются

в зависимости от положения выхода этой трубки по отношению к стене:

• Справа (А)

• Слева (B)

• Снизу (С)

• С тыльной стороны

Наружный

диаметр

Крутящий момент

(кгс

см)

ø6,35 мм

140~170

ø9,52 мм

250~280

ø12,70 мм

380~420

ø15,88 мм

440~480

ø19,05 мм

990~1210

ø22,23 мм

990~1210

• Если вам понадобится укоротить или удлинить трубки, обратитесь к стр. 33~34.

• Затяните накидную гайку динамометрическим ключом, указанным способом. Если накидная гайка будет затянута

слишком туго, раструб может сломаться, и возникнет утечка газа хладагента.

• НЕ ЗАМУРОВЫВАЙТЕ СОЕДИНЕНИЯ ТРУБОК!

Все соединения трубок хладагента должны быть легко доступными и удобными для обслуживания.

• Трубка должна быть изолирована и жестко закреплена на месте после окончания установки и испытания на утечку

газа; дополнительная информация приведена на стр. 39~40.

ПРИМЕЧАНИЕ

ПРИМЕЧАНИЕ

ОСТОРОЖНО

B

A

C
