20_
встановлення

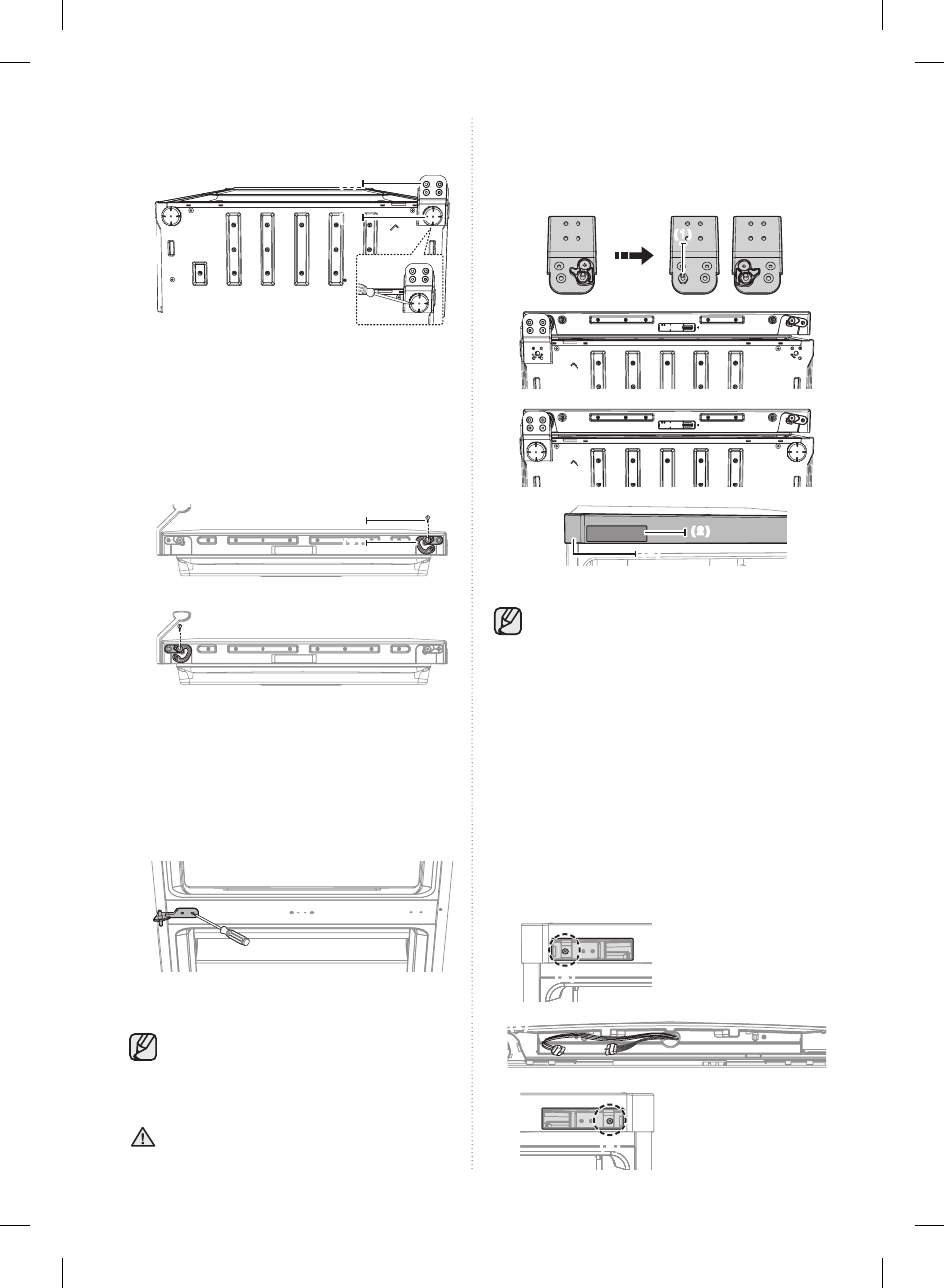

7. Акуратно покладіть холодильник.
Зніміть ніжку ( 1 ) і нижню петлю ( 2 ).
8. Відгвинтіть гвинт ( 1 ) на нижній правій
стороні двері холодильника і морозильної
камери. Поміняйте положення
автоматичного важільного замикача ( 2 ) з
правої сторони на ліву сторону.
9. Встановіть середню петлю за допомогою
хрестоподібної викрутки (+). Спочатку
зберіть двері морозильної камери і середню
петлю. Потім зберіть нижню петлю та двері
холодильника, розташувавши петлю в зборі
у верхньому положенні.
Процедура збирання двері
• Середня петля → Двері морозильної
камери → Нижня петля → Двері
холодильника і петля в зборі у
верхньому положенні
Будьте уважні, щоб не отримати травму
при виконанні цієї операції.
ЗАСТЕРЕЖЕННЯ
10. Поміняйте положення нижньої петлі і ніжки
(Права → Ліва). Зберіть нижню петлю після
установки дверей морозильної камери на
середню петлю.
• Зніміть автоматичний замикач
направляючої і вісь петлі ( 1 ).
• Встановіть вісь петлі і автоматичний
замикач направляючої, як показано
на цьому малюнку.
• Зніміть кожух пульта управління ( 2 )
з кришки пульта управління ( 3 ), як
показано на малюнку.
11. Після зняття кожуха пульта управління ( 1 ),
поміняйте напрямок дверцят проводів ( 2 )
на протилежний на двері холодильника
(тільки модель з дисплеєм).
Зберіть кришку управління за допомогою
гвинта ( A ), як показано на Мал. ( 3 ).
перед
після
( 2 )
( 1 )
( 2 )
( 1 )
( 3 )
( 2 )
( 1 )
( 2 )
( A )
( 1 )
( 3 )
( B )
