8

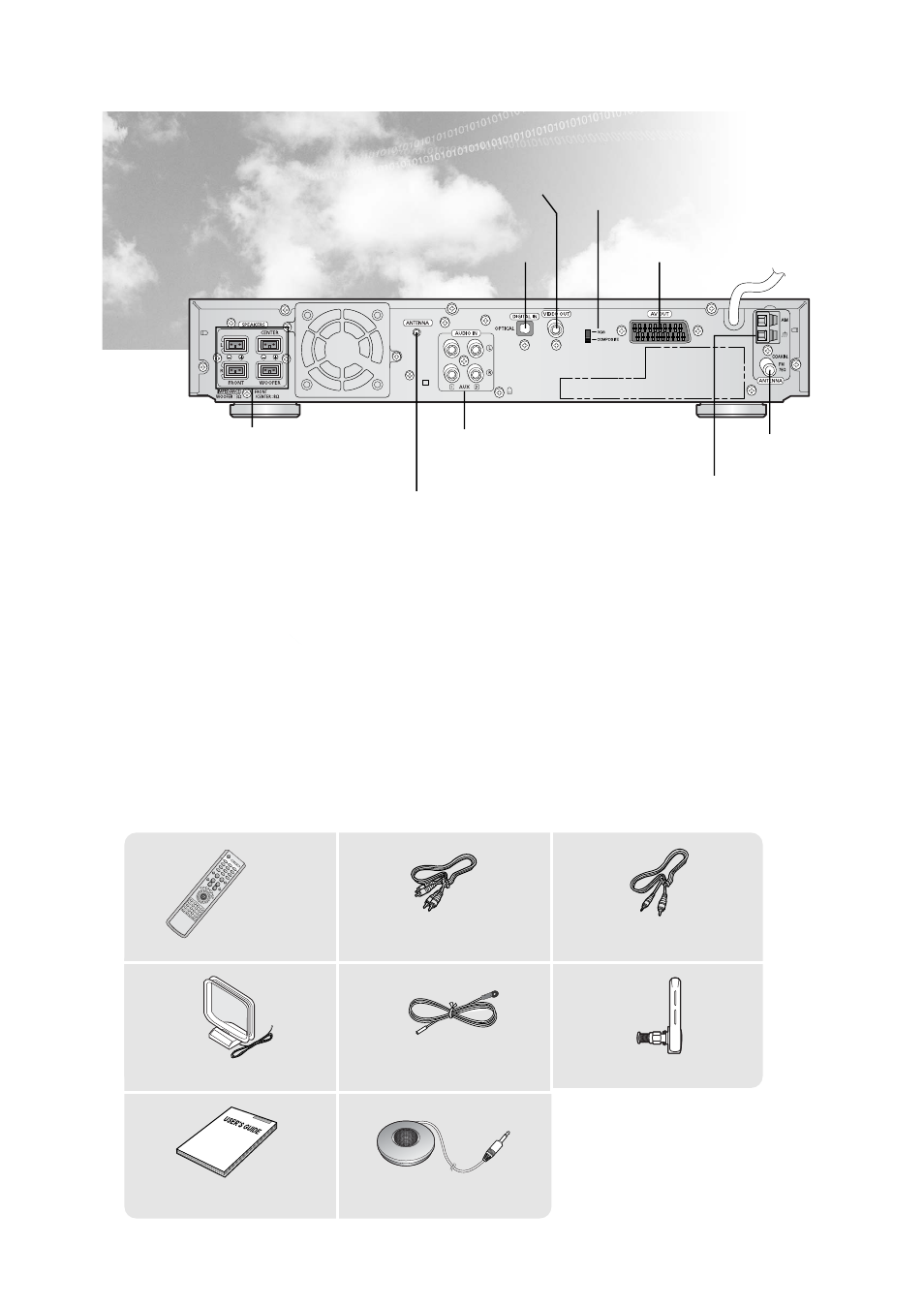

1-Гнездо выхода видеосигнала Соедините гнездо входа видеосигнала на телевизоре (VIDEO IN) с гнездом VIDEO OUT
на системе; 2- Входной разъем для внешних цифровых устройств Используется для подсоединения к внешним
устройствам, снабженным цифровым выходом; 3- ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ТИПА ВЫХОДНОГО ВИДЕОСИГНАЛА
Используйте этот переключатель для выбора типа выходного видеосигнала; 4- РАЗЪЕМ СКАРТ Соедините с
телевизором, у которого имеется входной разъем СКАРТ; 5- Гнездо для подключения FM антенны; 6- Клеммы для
подключения AM антенны; 7- Входные гнезда для аудио сигнала от внешнего источника; 8- Выход на передающую
антенну. Подсоедините передающую антенну для беспроводных громкоговорителей; 9- Выходные клеммы для
подсоединения громкоговорителей 5.1 канальной акустической системы
Принадлежности * Приемная антенна встроена в усилитель сигнала тыловых беспроводных
громкоговорителей.
FM Antenna
Connector
5.1 Channel Speaker
Output Terminals
Transmission Antenna Output
Connect the wireless transmission antenna.
Video Output Connector
Connect the TV's video input jacks
(VIDEO IN) to the VIDEO OUT connector.
AM Antenna
Connector
SCART JACK
Connect to a TV with scart input jack.
VIDEO OUT SELECT SWITCH
Use the switch to set video out
External Digital Component Input Connector
Use this to connect external equipment capable of digital output.
External Audio Component
Input Connector
– Задняя панель –
Пульт дистанционного управления
Кабель для аудиосигнала
AM антенна FM антенна
Передающая антенна для
Микрофон для автоматической
калибровки звука Инструкция для пользователя
Кабель для видеосигнала
беспроводных громкоговорителей
