Инструкция по эксплуатации Samsung HT-DB390
Страница 13
12

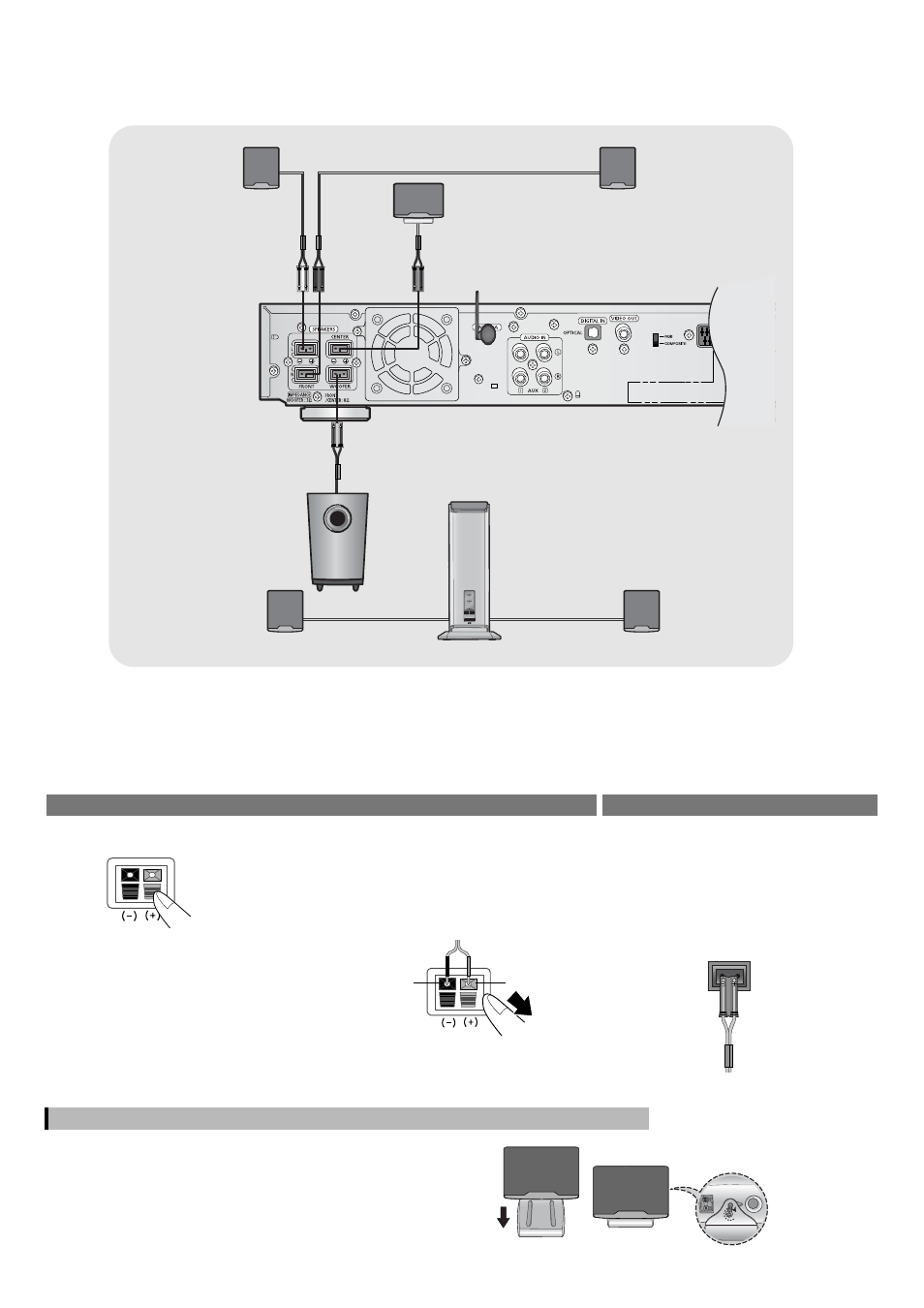

1- Фронтальный громкоговоритель (Л); 2- Фронтальный громкоговоритель (П); 3- Центральный громкоговоритель; 4-Белый; 5-Красный;
6-Зеленый; 7-Передающая антенна для беспроводных громкоговорителей; 8-Фиолетовый; 9- Сабвуфер; 10-Усилитель для беспроводных
тыловых громкоговорителей (SWA-1000) (со встроенной приемной антенной); 11- Беспроводной тыловой громкоговоритель (Л);
12- Беспроводной тыловой громкоговоритель (П)
Задняя панель громкоговорителя
Задняя панель системы
1
Нажмите язычок клеммы на
задней панели громкоговорителя.
2
Вставьте провод в клемму и
отпустите язычок.
•
Подсоединяйте провод с изоляцией
черного цвета к черной (–) клемме, а
провод с изоляцией серого цвета к
серой (+) клемме соответственно.
•
Следите за соблюдением
полярности (+ и –).
3
Подсоедините разъемы кабелей от
громкоговорителей к
соответствующим гнездам на
задней панели системы.
•
Следите за тем, чтобы цвета гнезд
для громкоговорителей
соответствовали цветам разъемов.
•
Следите за соблюдением
полярности (+ и –).
Установка центрального громкоговорителя на подставку
Задняя стенка центрального
громкоговорителя
1
Установите центральный громкоговоритель на
подставку.
2
Вставьте винт в отверстие на задней стенке
громкоговорителя и затяните винт с помощью
крестообразной отвертки.
Черный
Серый
Wireless Rear
Speaker (L)
Wireless Rear
Speaker (R)
Wireless Rear Amplifier (SWA-1000)
(With built-in wireless receiving antenna)
Subwoofe
Center Speaker
Wireless Transmission Antenna
Front Speaker (L)
Front Speaker (R)
Purple
White
Red
Green
