Українська - 9
встановлення
Інструкції з техніки безпеки під час встановлення
Піч може встановлювати лише електрик із відповідною ліцензією. Спеціаліст зі встановлення
несе відповідальність за підключення пристрою до мережі із дотриманням відповідних
рекомендацій з техніки безпеки.
• Під час встановлення печі не торкайтеся деталей під напругою.
• Шафка, у яку буде вбудовано піч, має відповідати вимогам щодо стійкості згідно з
нормами DIN 68930.
Під’єднання живлення
Якщо пристрій не під’єднано до мережі живлення за допомогою
штекера, слід використовувати багатополюсний перемикач
(відстань між контактами має становити не менше 3 мм)
відповідно до вимог з техніки безпеки. Кабель живлення
(H05 RR-F або H05 VV-F, мін. 2,5 мм
2 ) має бути достатньої
довжини для підключення до печі, навіть коли піч стоїть на підлозі
перед вбудованою шафкою. Перед тим як під’єднати живлення
до відповідного роз’єму, за допомогою викрутки зніміть кришку
з’єднань з тильної сторони печі і викрутіть гвинти затискачів кабелю. Піч заземлена через роз’єм
( ). Жовтий і зелений кабелі (заземлення) слід під’єднати першими; такі кабелі мають бути
довшими за інші. Якщо піч під’єднана до мережі живлення за допомогою штекера, цей штекер
має залишатись доступним і після встановлення. Компанія Samsung не несе відповідальності за
нещасні випадки, які трапились внаслідок помилкового чи неправильного підключення.
ПОПЕРЕДЖЕННЯ. Уникайте защемлення кабелю з’єднання під час встановлення і
контакту кабелю з гарячими частинами печі.

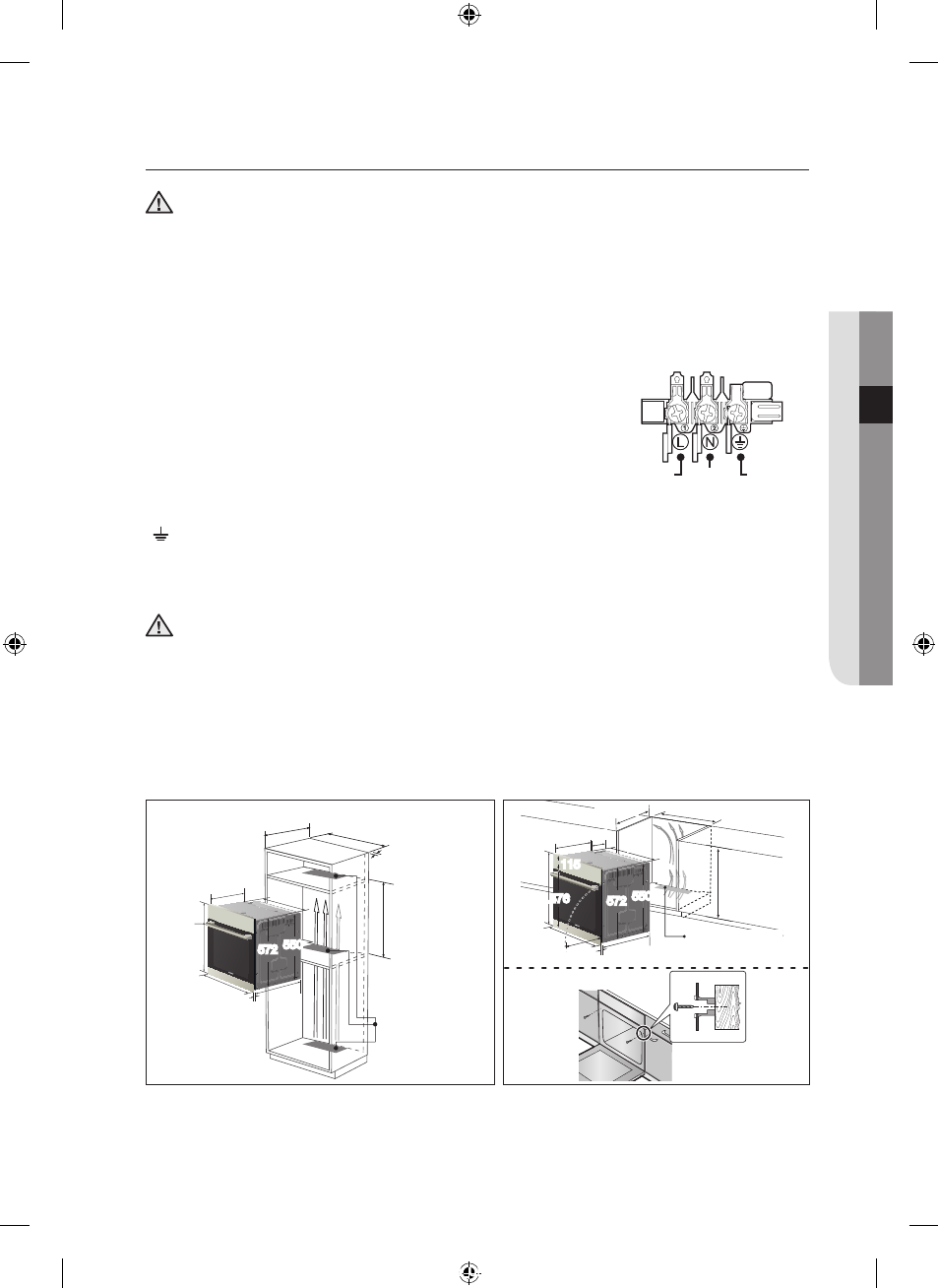

Встановлення у шафку
Що стосується вбудованих моделей, пластмасові поверхні і клей мають витримувати температуру
90 °C - для шафки, в яку вбудовано піч, і температуру 75 °C - для шафок поблизу. Компанія Samsung
не несе жодної відповідальності за пошкодження пластмасових поверхонь чи клею від тепла.
В основі шафки, де встановлюватиметься піч, має бути вентиляційний отвір. Для вентиляції потрібно
залишити зазор близько 50 мм між нижньою полицею і несучою стінкою. Якщо піч встановлюється
під варильною поверхнею, дотримуйтесь інструкцій із використання варильної поверхні.
595
370
560
545
21
595
макс.50
мін.550
мін.560
мін.50
мін.590 ~ макс.600
мін.460 x мін.50
Вбудована
550
572
Вбудована +
Вбудована підлогова
595
370
560
545
21
115
595
175
мін.550 мін.560
мін.600
мін.460 x мін.50
Вбудована підлогова
макс.476 550
572
макс.464
Потисніть пристрій до кінця у шафку і надійно зафіксуйте піч з обох боків 2 гвинтами.
Упевніться, що між пристроєм і сусідньою шафкою залишено зазор принаймні у 5 мм.
КОРИЧНЕВИЙ
або ЧОРНИЙ
СИНІЙ або
БІЛИЙ
ЖОВТИЙ і
ЗЕЛЕНИЙ
03 ВСТАНОВЛЕННЯ
