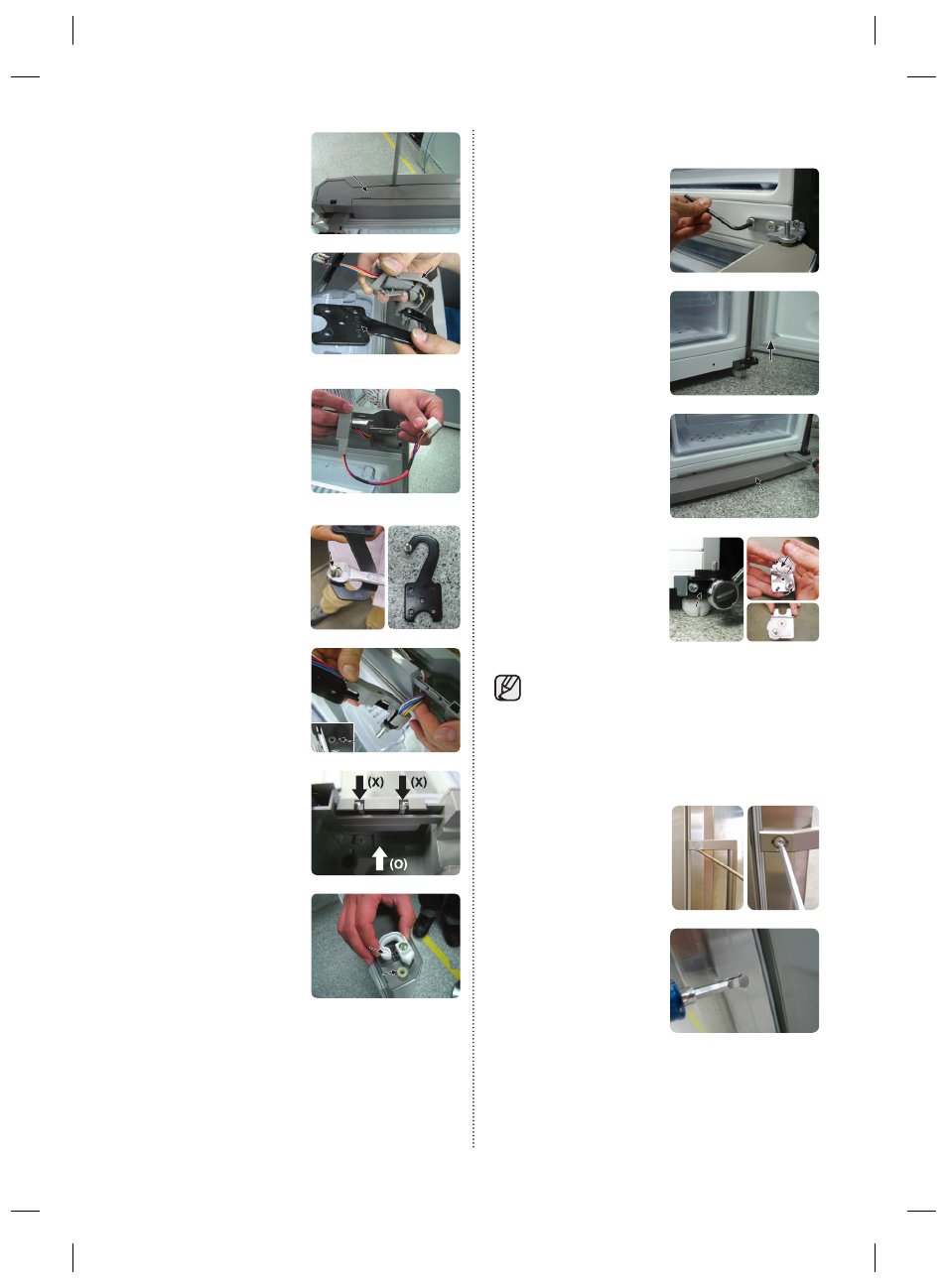

O’zbekcha - 20
• MUZXONA ESHIGINI AJRATIB OLISH
11. O'RTA YIG'ISH
ILGAGIni ajratib olish
uchun 2 ta bolt va murvatni
bo'shating.
12. Uni yuqoriga ko'targan
holda muzxona eshigini
ajratib oling. Muzxona
eshigini tushib ketish va
tirnalishdan ehtiyot qiling.
13. 2 ta murvatni
bo'shatish orqali OLD
OYOQCHA QOPQOG'Ini
ajratib oling.
OLD OYOQCHA QOPQOG'I OLD OYOQCHA QOPQOG'I
14. PASTGI YIG'ISH
ILMOG'Ini ko'rsatilganiday
ajratib oling va AVTOMATIK
YO'NALTIRGICHni teskari
qo'ying va O'Q holatini
o'zgartiring.
PASTKI YIG'ISH PASTKI YIG'ISH
ILMOG'I
ILMOG'I
AVTOMATIK YO'NALTIRGICH AVTOMATIK YO'NALTIRGICH
Birlashtirganda g'alati ovoz chiqarmasligi
uchun murvatni qotiring.
• TUTQICHNI ALMASHTIRISH
[Sovutgich/MUZXONA]
15. Tekis otvyortka
bilan DASTA MARVATIni
bo'shating va
TUTQICHLARni bo'shatib
oling.
16. Ularni tortish va
ichkariga surish orqali
ESHIK TIRQISHLARI
holatini o'zgartiring.
5. Uni ko'rsatilgan holatga
(Δ) qo'ygan holda tekis uchli
otvyortka bilan sovutgich
eshigi tepasidagi SIM
QOPQOG'Ini ajratib oling.
SIM QOPQOG'I SIM QOPQOG'I
6. O'ng tomondagi SIM
QOPQOG'Ini ASSY HINGE
UPP (YIG'ISH ILMOG'I)
dan ko'rsatilgani kabi
uzing. O'ngdagi SIM
QOPQOG'Idan elektr
simlarini olib tashlang.
O'NGDAGI SIM QOPQOG'I O'NGDAGI SIM QOPQOG'I
YIG'ISH ILMOG'I YIG'ISH ILMOG'I
7. Elektr simi yo'nalishini
ko'rsatilgani kabi
o'zgartiring. Chapdagi
SIM QOPQOG'Ini Ilmoq
qopqog'i tagidan oling
va uni elektr simi bilan
qaytadan ulang.
8. 11 mm o'lchamdagi
gayka kaliti bilan ILMOQ
O'QIni ajrating va keyin
ilmoqni buring va ILMOQ
O'QIni qaytadan biriktiring.
O'Q O'Q
9-1. SIM QOPQOG'I
va YIG'ISH ILMOG'Ini
qaytadan birlashtirgandan
keyin ILMOQ QISTIRMASI
va QOPQOQ QISTIRMASI
holatini o'zgartiring.
ILMOQ QISTIRMASI ILMOQ QISTIRMASI
9-2. QOPQOQ
QISTIRMASINI ajratishda
har ikkala tomondagi
ilgaklarni bosmang,
balki pastgi ilgakni
ko'rsatilganiday bosing.
10. ESHIK TIRGAGI va
ILMOQ QISTIRMASI holatini
ko'rsatilganiday o'zgartiring.
TIRGAK TIRGAK
QISTIRMA QISTIRMA
