22

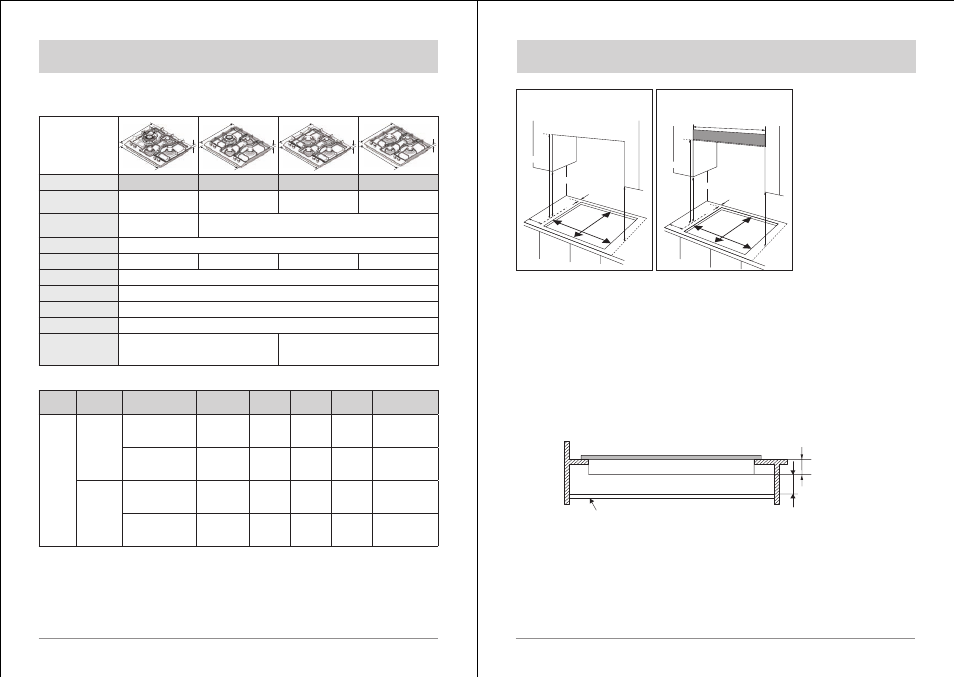

Техникалық мәліметтер (Жалғасы)
Модель
GN642JDWD1
GN641JDWD1
GN642FDWD1
GN641FDWD1
Кастрюль астына
қойылатын тор тұғырық
Шойын
Иілген
Шойын
Иілген
Түбі дөңес кастрюльдерге
арналған тұғырық
O
X
Үстіңгі плита
Ақ эмаль
Салмағы
12.5kg
8kg
12kg
7.5kg
Өлшемі
(WxDxH)
594*510*46
Жағу құрылғысы
Үздіксіз типтегі
Газға қосылу
Панельдің кіре беріс штуцері-сыртқы оймасы ½ дюйм
Электр қорегі
220 В, 50 Гц
Конфоркалардың
сипаттамасы
Үш қатарлы жалын (1ЕА),
қуаттылығы орташа (2ЕА),
қуаттылығы төмен (1ЕА)
Қуаттылығы жоғары (1ЕА),
қуаттылығы орташа (2ЕА),
қуаттылығы төмен (1ЕА)
\
МЕМ-
ЛЕКЕТ ГАЗ ТИПІ КОНФОР-КА
ҮШ ҚАТАР
ЖАЛЫНДЫ ҚУАТТЫ ОРТАША ТӨМЕН
БАРЛЫҒЫ
РЕСЕЙ
G-30
БУТАН
29 мбар
Форсунканың
орындалуы
(1/100 мм)
98
85
65
50
-
Номинальды
жылу қуаттылығы
(кВт)
3.8
3.0
1.75
1.0
Үш Қатар Жалынды - 8.3
Қуатты - 7.5
G-20
ТАБИҒИ ГАЗ
13 мбар
Форсунканың
орындалуы
(1/100 мм)
160
150
110
82
-
Номинальды
жылу қуаттылығы
(кВт)
3.8
3.0
1.75
1,0
Үш Қатар Жалынды - 8.3
Қуатты - 7.5
H
W
D
H
W
D
H
W
D
H
W
D
23
Кесіндінің ѳлшемі
Ұзындығы : 560 мм
Ені : 490 мм
Биіктігі : 30–50 мм
■ Берілген пісіру панелі ас үй жиһазына немесе 600 мм-лік жұмыс панелінің
бетіне келесі минимальды қашықтықтырды сақтай отырып орнатылады.
- Панелдің жиегі артқы қабырғадан минимальды арақашықтығы 55 мм болуы тиіс.
- Панельдің бүйірлік жиектерінің кез келген көршілес қабырғадан миинмальды
арақашықтығы 100 мм болуы тиіс.
- Пісіру панелінің үстіңгі жағында əрі оның жиектерімен бір сызықта жанғыш заттың ең аз
орналасу ара қашықтығы — 400 мм.Жанғыш зат 400 мм-ден төмен орналасса, ол пісіру
панелінен 50 мм аулақ орналасуы керек.
- Егер жанғыш материал панельдің үстінде орналасса, онда олардың арақашықтықтары
700мм-ден кем болмауы тиіс.
40
мм
80
мм(мин)
a
- Ауа алмасуын қамтамасыз ету үшін жəне иілгіш газ өткізгіш түтіктердің қысылып қалмауы
үшін, пісіру панелінің жоғарғы жағында орналасқан, кез келген қораптардан арақашықтығы
80 мм болуы керек.
400 mm
560 mm
490
mm
400 mm
700 mm
55
mm
100 mm
FO 0812
Сорғышы жоқ пісіру панелін
орналастыруға қажетті
арақашықтықтар
FO 0813
400 mm
560 mm
490
mm
400 mm
700 mm
600 mm
55
mm
100 mm
Сорғышы бар пісіру панелін
орналастыруға қажетті
арақашықтықтар
Орналастыру
