22

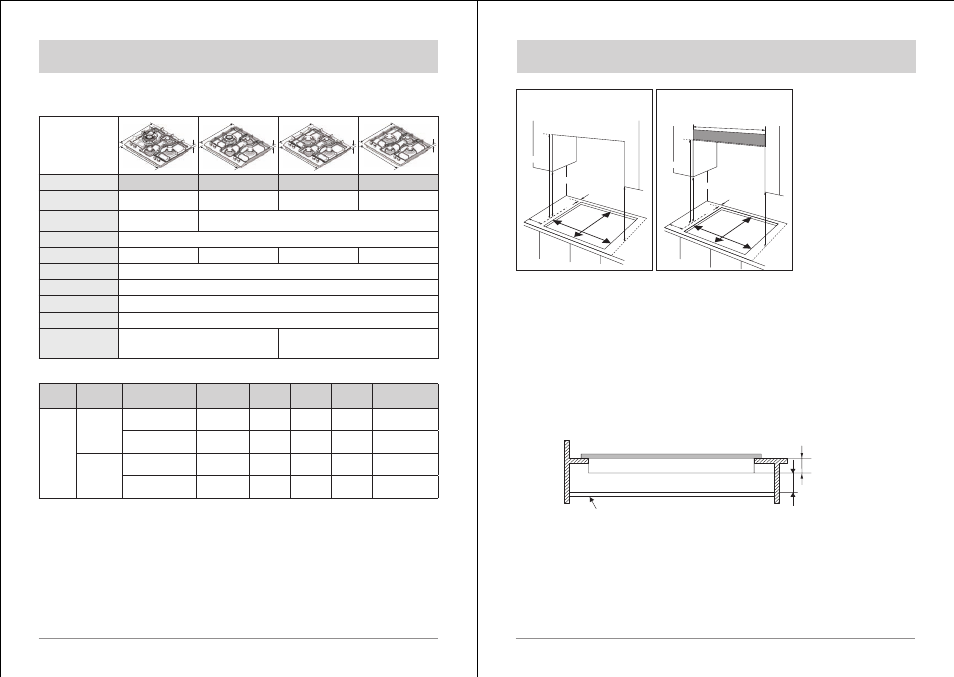

Технические данные (Продолжение)
Модель
GN642JDWD1
GN641JDWD1
GN642FDWD1
GN641FDWD1
Решетка-подставка
под кастрюлю
Чугунная
Гнутая
Чугунная
Гнутая
Подставка под кастрюлю
с выпуклым дном
O
X
Верхняя плита
Эмаль, белая
Вес
12.5kg
8kg
12kg
7.5kg
Размер
(WxDxH)
594*510*46
Устройство поджига
Непрерывного типа
Подключение газа
Входной штуцер панели - внешняя резьба 1/2 дюйма
Электропитание
220 В, 50 Гц
Характеристики
конфорок
Тройной ряд пламени (1EA),
средней мощности (2EA),
малой мощности (1EA)
Высокой мощности (1EA),
средней мощности (2EA),
малой мощности (1EA)
\
СТРАНА ТИП ГАЗА
КОНФОРКА
Тройной Ряд
Пламени Мощная Средняя Малая
Всего
РОССИЯ
G-30
БУТАН
29 мбар
Исполнение форсунки
(1/100 мм)
98
85
65
50
-
Номинальная тепловая
мощность (кВт)
3.8
3.0
1.75
1.0
Тройной Ряд Пламени - 8.3
Мощная - 7.5
G-20
ПРИРОДНЫЙ
13 мбар
Исполнение форсунки
(1/100 мм)
160
150
110
82
-
Номинальная тепловая
мощность (кВт)
3.8
3.0
1.75
1.0
Тройной Ряд Пламени - 8.3
Мощная - 7.5
IP номер : IP20
H
W
D
H
W
D
H
W
D
H
W
D
23
Размер выреза
Ширина: 560 мм
Глубина: 490 мм
Толщина столешницы:
30–50 мм
■ Данная варочная панель встраивается в кухонную мебель или рабочую
поверхность шириной 600 мм с соблюдением следующих минимальных
расстояний.
- Минимальное расстояние от края варочной панели до задней стены — 55 мм.
- Минимальное расстояние между боковыми сторонами варочной панели и соседними
шкафами или стенами — 100 мм.
- Минимальное расстояние, на котором может располагаться горючий материал над варочной
панелью на одной линии с краями варочной панели, — 400 мм. Если материал располагается
ниже, чем 400 мм, он должен находиться на расстоянии 50 мм от краев варочной панели.
- Минимальное расстояние, на котором горючий материал может располагаться
непосредственно над варочной панелью, — 700 мм.
40
мм
80
мм(мин)
a
- Для обеспечения циркуляции воздуха и исключения случаев пережатия гибкого
газоподводящего металлорукава необходимо оставить расстояние не менее 80мм до любого
выдвижного ящика, перегородки или поверхности духовки (уровень a), которые могут
находиться под варочной панелью.
400 mm
560 mm
490
mm
400 mm
700 mm
55
mm
100 mm
FO 0812
Зазоры, необходимые при
размещении варочной панели
без вытяжки
FO 0813
400 mm
560 mm
490
mm
400 mm
700 mm
600 mm
55
mm
100 mm
Зазоры, необходимые при
размещении варочной панели
с вытяжкой
Размещение
