31
РУ
CC
KИ
Й
1. Убедитесь, что у вас есть все необходимые инструменты (труборез, развертка, инструмент для развальцовки и
трубодержатель).
2. Если вы хотите укоротить трубу, отрежьте её с помощью трубореза и следите за тем, чтобы отрезанный край
был под углом 90 ° по отношению к трубе (см. ниже примеры правильного и неправильного отреза края).
3. Чтобы предотвратить утечку газа, удалите все заусенцы со среза трубы с помощью развертки.
4. Наденьте неглубоко накидную гайку на трубку и сделайте раструб.
Эта трубка может быть:
• Удлинена до: см. таблицу на стр. 24
• Укорочена до: см. стр. 24
Если вам нужна трубка длиной более 4 метров:
• Вы должны удлинить соединительный провод.
• Вы должны заполнить трубы хладагентом, в противном случае внутренний блок может замерзнуть.
Открутите крышки
Трубки
Косо
Грубо
Заусенец
Труборез
Трубка
• Воздух содержащей влагу и оставшийся в системе охлаждения, может
привести к нарушению работы компрессора.
• При установке изделия всегда обращайтесь в сервисный центр или в
профессиональное монтажное агентство.

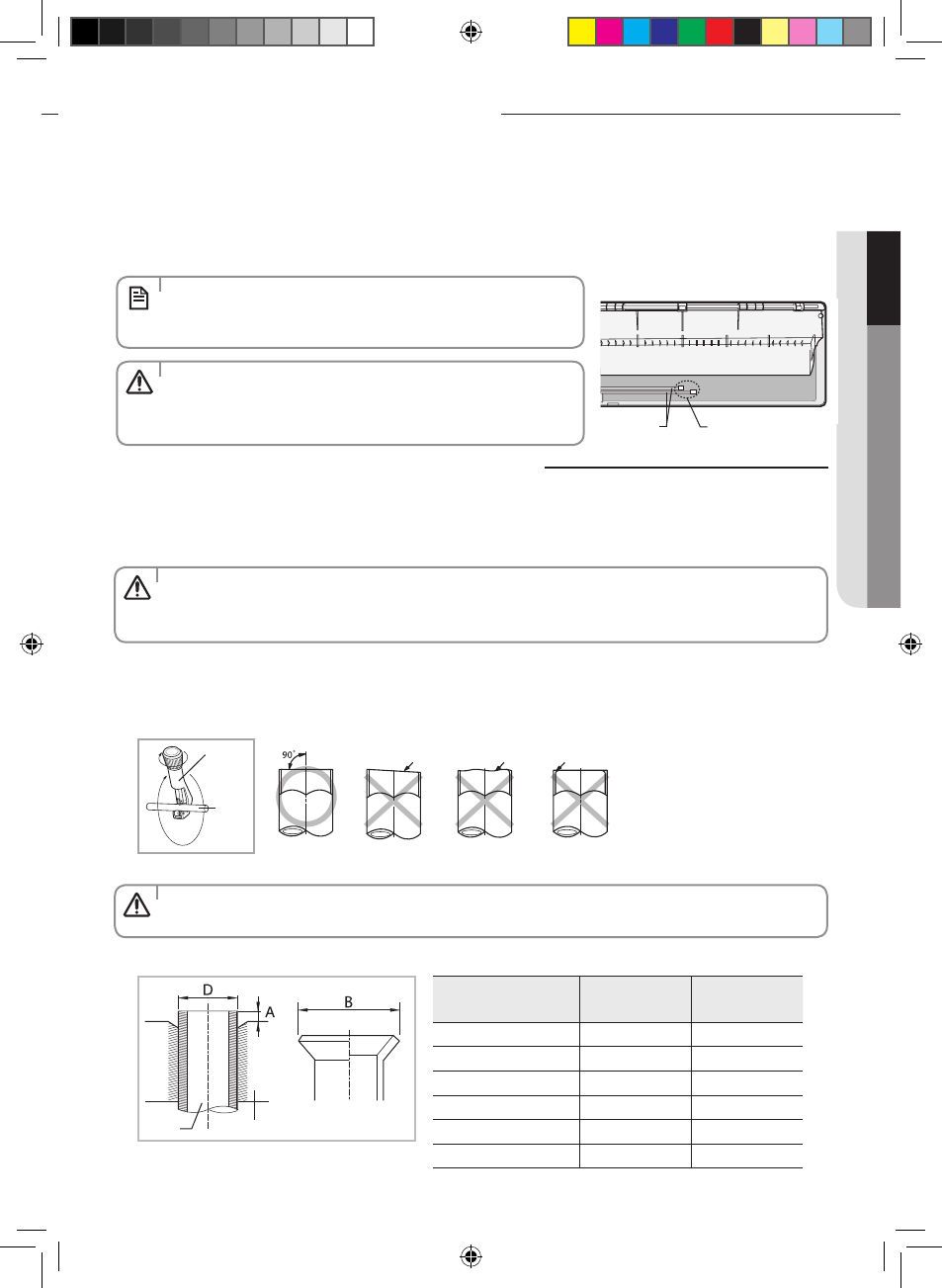

Резка или развальцовка трубок
Наружный диаметр (D)
Выступ (A)
Размер
развальцовки(B)
ø6,35 мм
1,3 мм
9,0 мм
ø9,52 мм
1,8 мм
13,0 мм
ø12,70 мм
2,0 мм
16,2 мм
ø15,88 мм
2,2 мм
19,3 мм
ø19,05 мм
2,2 мм
22,5 мм
ø22,23 мм
2,2 мм
25,7 мм
Трубка
Инструмент для развальцовки
• Удаляя заусенцы, наклоните трубу вниз, чтобы исключить попадание заусенцев в трубку.
• Чтобы не допустить попадания грязи или посторонних веществ в
трубки в ходе монтажных работ, НЕ СНИМАЙТЕ крышки полностью,
пока вы не будете готовы соединять трубки.
ПРИМЕЧАНИЕ
ОСТОРОЖНО
ОСТОРОЖНО
ОСТОРОЖНО
Очистка внутреннего блока
1. Отвинтите крышки с концов всех трубок.
Из внутреннего блока выйдет весь инертный газ.
Внутренний блок поставляется с инертным газом (азотом).
Перед установкой проверьте, нет ли утечки газа азота из внутреннего блока.
Пока вы этого не сделаете, НЕ УСТАНАВЛИВАЙТЕ ЭТО УСТРОЙСТВО, поскольку во внутреннем блоке может быть утечка.
