Крепление монтажной пластины
Следующие принадлежности для соединений поставляются по отдельному заказу. Если они не входят в комплект, вы должны
приобрести их до установки кондиционера.

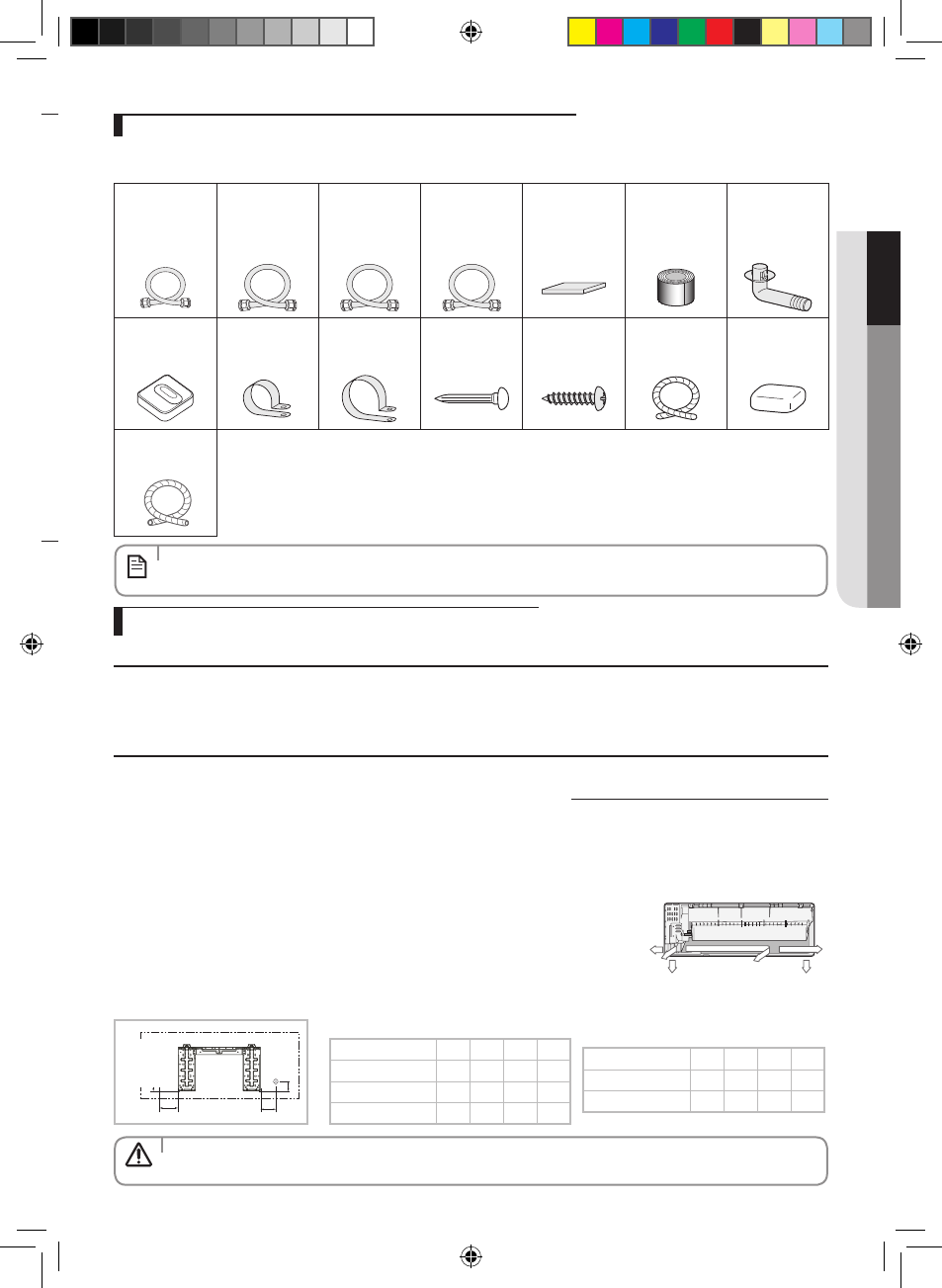

Принадлежности, поставляемые по отдельному заказу
Инструменты, необходимые для монтажных работ
Изолированная
соединительная
трубка,
Ø6,35мм (1)
Изолированная
соединительная
трубка,
Ø9,52мм (1)
 07/09
Изолированная
соединительная
трубка,
Ø12,70мм (1)
 12/18
Изолированная
соединительная
трубка,
Ø15,88мм (1)
 24
Пеноматериал для
изоляции труб
PE T3 (1)
Виниловые ленты (2) Сливная пробка (1)
Для серии
Резиновые
подкладки под
ножки (4)
Хомуты для труб A
(3)
Хомуты для труб B
(3)
Гвозди для бетона
(6)
Винты- саморезы
М4 х 25 (6)
Сливной шланг,
длина 2м (1)
Замазка 100 г (1)
Пеноматериал для
изоляции труб (1)
• Если эти принадлежности будут поставлены, то они будут уложены в коробку с принадлежностями.
Инструменты общего назначения
• Вакуумный насос (Для предотвращения обратного течения) • Манометр коллектора • Крепежеискатель
• Динамометрический ключ • Труборез • Развёртка • Трубогиб • Спиртовой уровень
• Отвертка • Гаечный ключ • Дрель • Г-образный ключ • Мерная лента
Инструменты для работ по тестированию
• Термометр • Измеритель сопротивления • Электроскоп
Выбор направления сливного шланга зависит от того, где вы хотите установить внутренний блок.Поэтому прежде чем крепить
монтажную пластину к стене или к оконной раме, необходимо определить положение отверстия диаметром 65 мм, через
которое будут пропускаться провода, трубки и шланг, соединяющие внутренний блок с наружным.
При установке на стену, трубки и провода могут подводиться:
B A
D
C
D
 Направление трубки
1. Определите положение отверстия для трубки
и сливного шланга как показано на рисунке, и
просверлите отверстие внутренним диаметром
65 мм так, чтобы оно слегка наклонялось вниз.
B
A D
C
Отверстие
для трубки
(Ø65мм)
ПРИМЕЧАНИЕ
• После того, как вы выберите направление трубки, просверлите только одно отверстие.
ОСТОРОЖНО
• Справа (A)
• Слева (B)
• Снизу_справа (С)
• С тыльной стороны_справа
или слева (D)
(Блок : мм )
Модель A B C D
 07/09/12 27 120 68 27
 18 27 190 68 27
 24 34 140 68 34
R22: 07/09/12/18/24TA/D,
07/09/12/18/24UE/D
R410A: 07/09/12/18/24TB,
07/09/12/18/24UF (Блок : мм )
Модель A B C D
 07/09/12 27 120 68 27
 18/24 34 140 68 34
