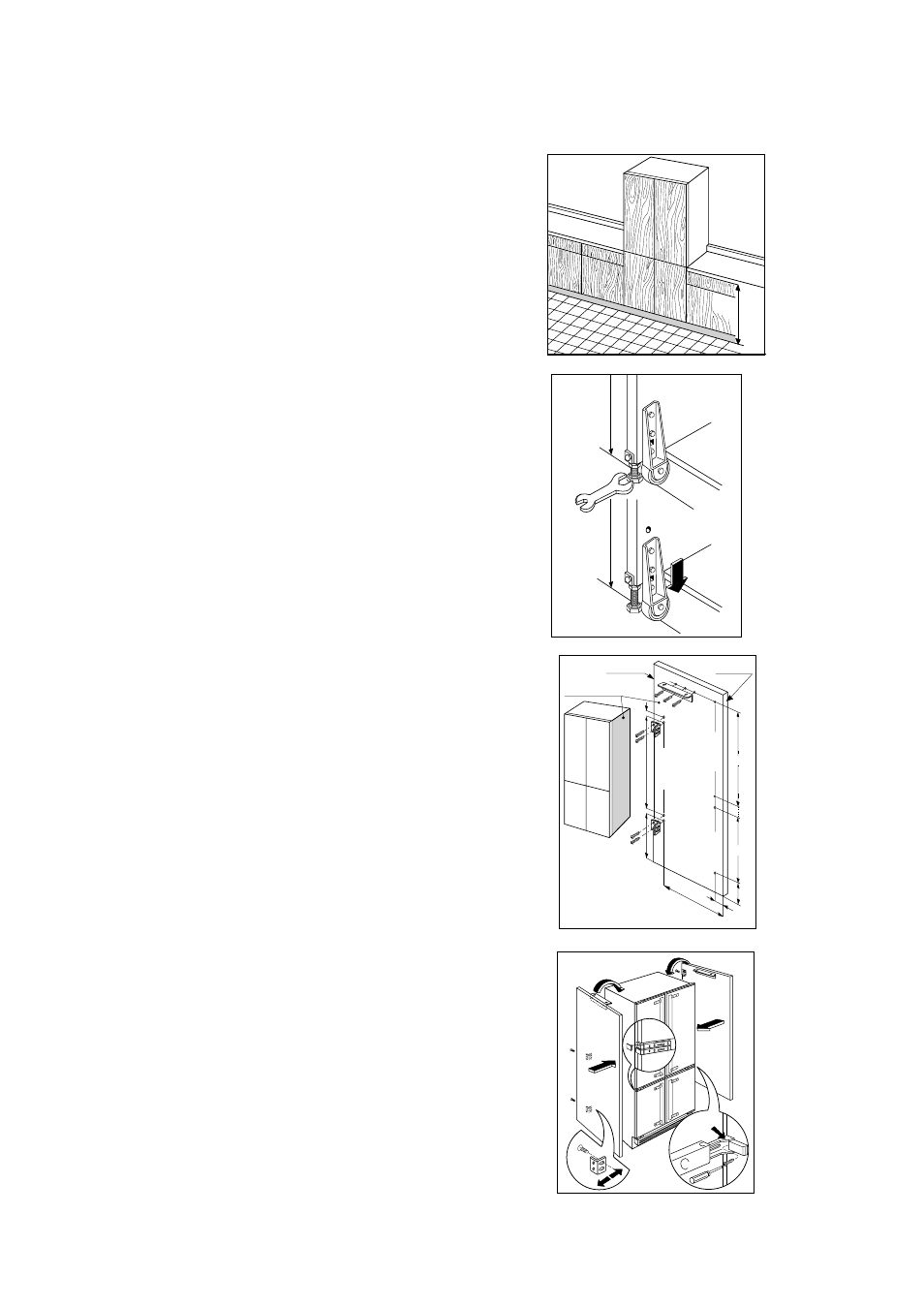

Инструкции по встраиванию
Регулировка высоты
Прибор можно отрегулировать по высоте,
обеспечивая выравнивание с другой кухонной
мебелью высотой от 820 до 870 мм.
Перед тем как установить холодильник в ряду
кухонной мебели, отрегулируйте высоту ножек
и задних колес. Колеса устанавливаются на
заводе в расчете на высоту кухонных шкафов
820 мм. Чтобы поднять прибор для соответствия
кухонной мебели высотой 870 мм, необходимо
отрегулировать высоту ножек специальным
ключом, а затем отсоединить колеса и
закрепить их в самом нижнем положении.
Установка боковых панелей
Установите на панели кронштейны в указанном
на рисунке положении. Размер 132
предусмотрен для плинтуса под панелью,
высота = 100 мм. Для других размеров плинтуса
размер 132 должен быть уменьшен или
увеличен по месту.
Приложите панели к холодильнику.
Закрепите задние кронштейны, учитывая
толщину панелей (макс. ширина прибора с
панелями 900 мм).
Закрепите панели спереди.
Если используются панели толщиной меньше 20
мм, то оставьте со стороны петель
компенсационные пластинки С, входящие в
комплект поставки.
Внутренняя
поверхность
Передняя кромка
Задняя кромка
Правые боковые
панели
