13
• Прижимные планки
cl вставить спереди и
отодвинуть.
• Ручки cm и пробки
cn установить на
противоположной
стороне.
• Смонтировать прижимные
планки cl .
Демонтаж деталей из правого отверстия опоры двери
холодильной камеры:
• Вывести из зацепления и
снять защитную крышку
br .
• Выкрутить винты bs .
• Вытащить вставную
деталь bt .
• Демонтировать
пластмассовые детали
bu из левого отверстия
опоры двери и вставить в
правое.
• Нижнюю дверь подвесить
на шарнирный уголок bp и
закрыть ее.
• Вставить шарнирный
уголок 2 в нижнюю опору
двери и прикрутить его.
• Вставить крышку 1 до ее
защелкивания.
• Дать защитной крышке 5
зайти в зацепление.
• Дать защитной крышке 6
зайти в зацепление.
• Закрыть верхнюю дверь.
• Вынуть болт опоры
bn и втулку опоры bo
и вставить с другой
стороны.
• Переставить на
противоположную сторону
шарнирный уголок
bp и
защитную крышку bq .
• Снять защитную крышку
5 на верхней стороне
прибора.
• Открыть верхнюю дверь.
• Вывести из зацепления и
снять защитную крышку
6 .
RUS
• Снять крышку 1 .
• Открутить шарнирный
уголок 2 .
• Снять нижнюю дверь.
• Переставить защитную
крышку 4 на другую
сторону.
• Переставить детали
шарнира 3 на шарнирном
уголке 2 .
• Выдернуть сетевой
штекер 7 и удалить
кабель из направляющих в
шарнирном уголке
8 .
• Выкрутить винты 9 .
• Откинуть дверь набок и
снять, подняв вверх.
• Открутить шарнирный
уголок 8 .
• Переставить
пластмассовые части в
шарнирном уголке
8 .
• Пересадить
металлический уголок bl
и крышку bm .
• Прикрутить шарнирный
уголок 8 на левой
стороне прибора.
• Надеть дверь на средний
болт опоры и сбоку
установить на прибор.
• Вкрутить винты 9 .
• Вложить кабель в
направляющие в
шарнирном уголке и
проложить за шарнирным
уголком.
• Вставить сетевой штекер
7 .
Повторная установка деталей в левое отверстие опоры
двери холодильной камеры:
• Вставить вставную деталь
bt и закрепить винтами
bs .
• Вставить защитную
крышку br .

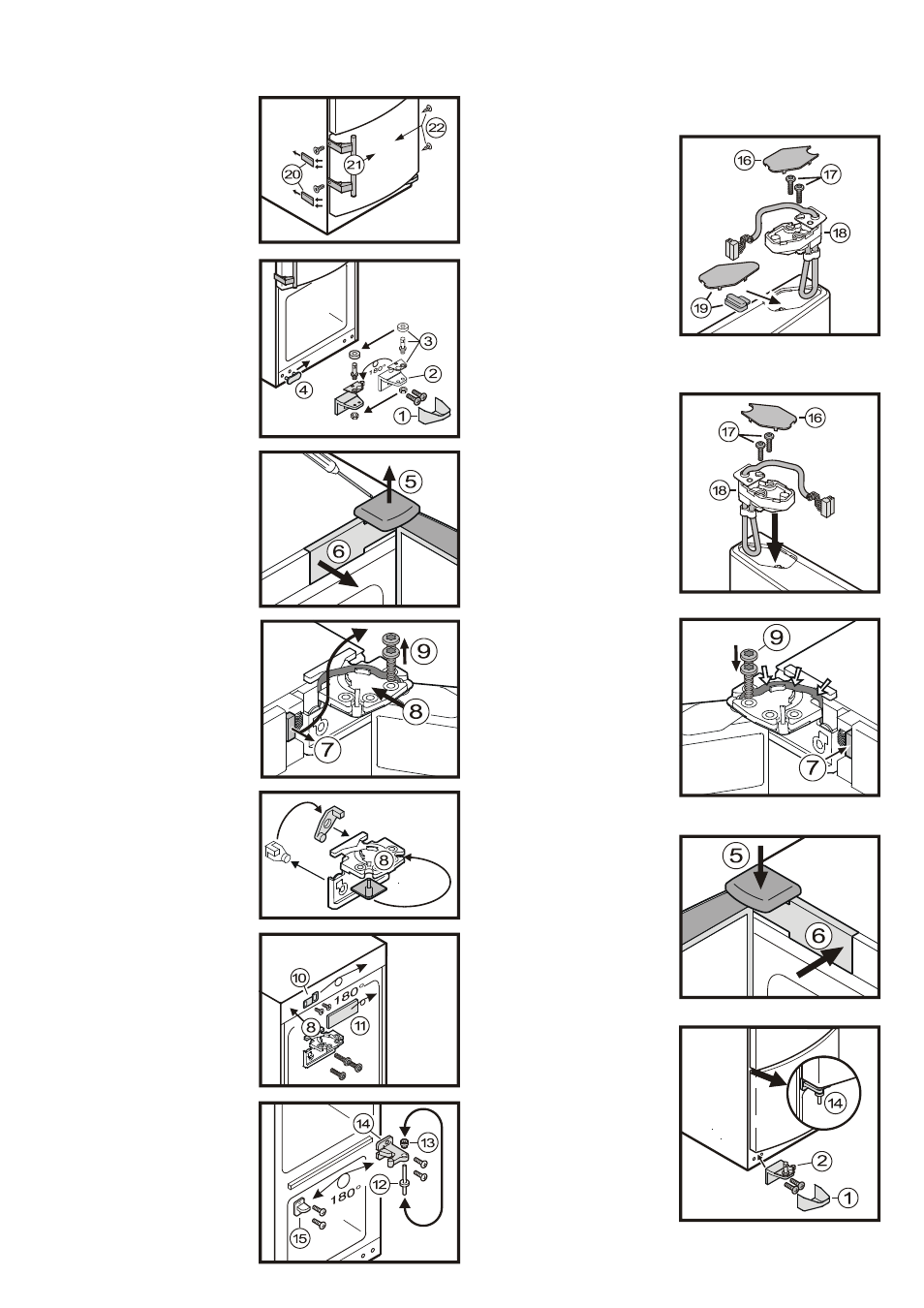

Перестановка дверных подвесок
Внимание! Перед изменением крепления двери выдерните сетевую вилку.
