32 | KOS-A210
Установка
Установка пульта управления

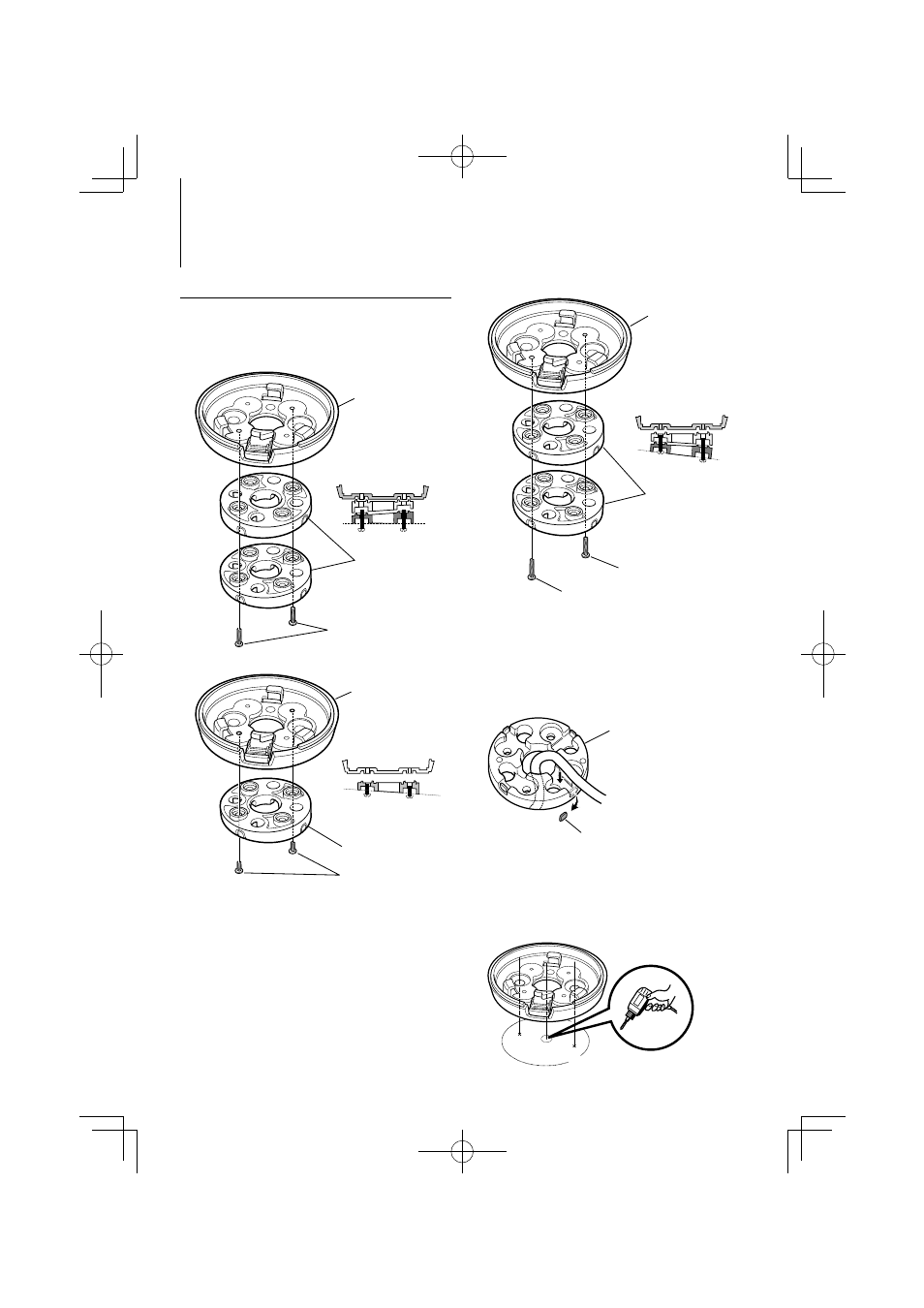

1 В соответствии с углом установки пульта управления
прикрепите к консоли (принадлежность6) вставку
(принадлежность5), как показано ниже.
Установка на поверхности с наклоном 0 градусов
Принадлежность8
(Ø2 x 10, черного цвета)
8 8
Принадлежность6
Принадлежность5
Установка на поверхности с наклоном 4 градуса
Принадлежность0
(Ø2 x 5, черного цвета)
0 0
Принадлежность6
Принадлежность5
Установка на поверхности с наклоном 8 градусов
Принадлежность7
(Ø2 x 11,5, синего цвета)
7
9
Принадлежность9
(Ø2 x 9, белого цвета)
Принадлежность6
Принадлежность5
⁄
• Также возможна непосредственная установка консоли
(принадлежность6) без использования вставок
(принадлежность5).
2 Удалите заглушку на той стороне вставки
(принадлежность5), через которую необходимо
вывести провод пульта управления.
Принадлежность5
Заглушка
Отломите заглушку на той стороне вставки, через
которую необходимо вывести провод пульта
управления.
Просверлите отверстие диаметром 10 мм
на поверхности установки, если вставка не
используется или провод прокладывается за
поверхность установки.
