Подсоединение кабелей к гнездам для подключения – Инструкция по эксплуатации Kenwood KOS-A210
Страница 30
POWER
TO DISPLAY UNIT
USB I / F
REMOTE IN
+
(7.5A)
ILLUMI
30
|
KOS-A210

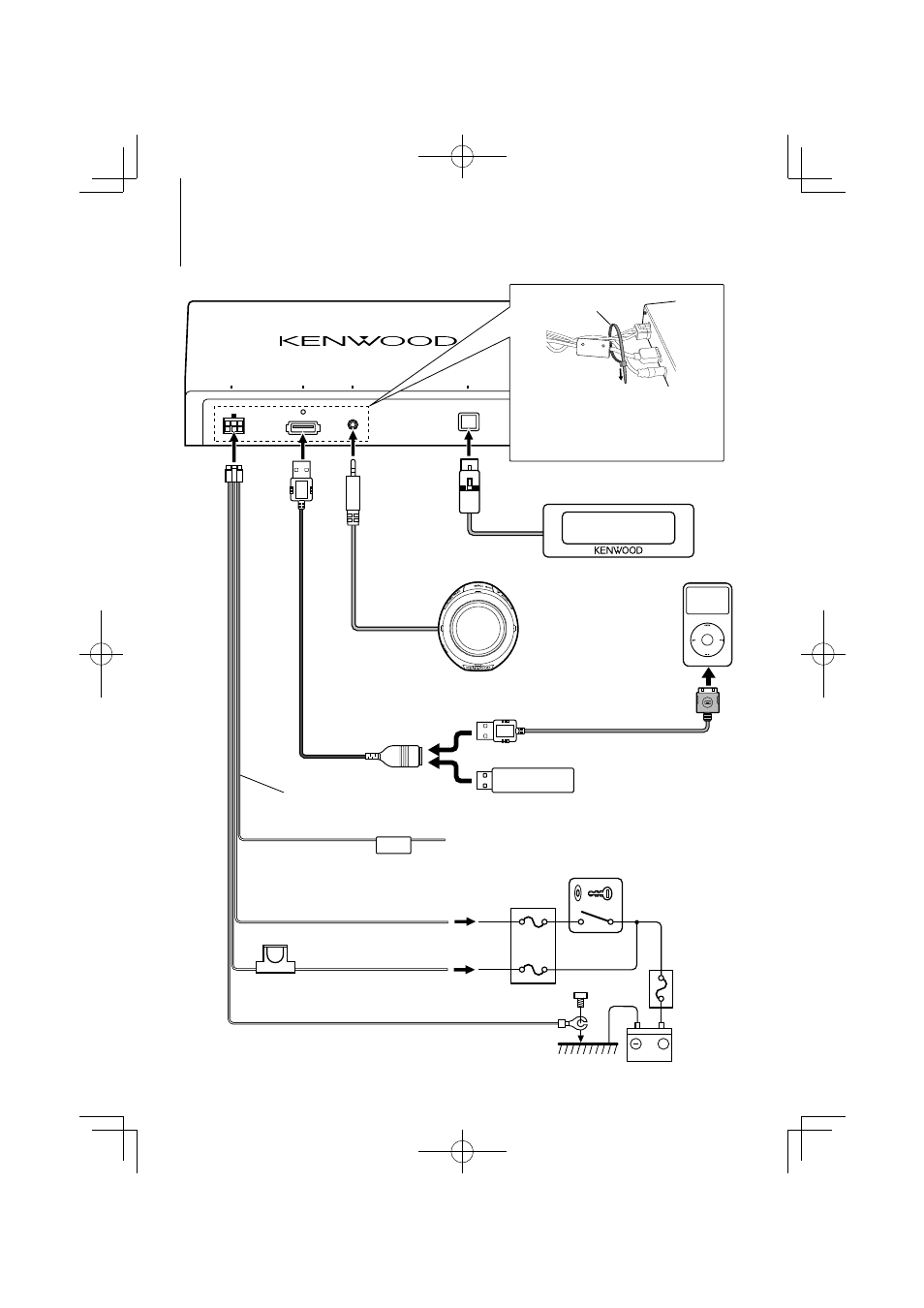

Подсоединение кабелей к гнездам для подключения
Принадлежность1
Переключатель ключа
зажигания
Блок
предохранителей
автомобиля
(основное
устройство)
ACC
Аккумулятор
Принадлежность2
Пульт управления
Устройство USB
Скрытое устройство (передняя сторона)
Дисплей KOS-D210
(дополнительное оборудование)
Кабель зажигания (красный) (2,5 м)
Кабель заземления (черный)
· (на массу автомобиля) (1,5 м)
Кабель аккумулятора (желтый)
(2,5 м)
Принадлежность4
KCA-iP101
(дополнительная
принадлежность)
iPod
К переключателю управления светом автомобиля
Провод управления регулятора
подсветки (оранжевый/белый)
Чтобы предотвратить отсоединение от
разъемов кабелей USB и дисплея, привяжите
их к жгуту проводов (принадлежность1)
при помощи кабельного зажима
(принадлежность4).
⁄
• Отсоедините
отрицательную клемму
- аккумулятора даже при
подключении дисплея
KOS-D210 (дополнительное
оборудование).
