6
|
DDX5022/DDX5022Y/DDX52RY

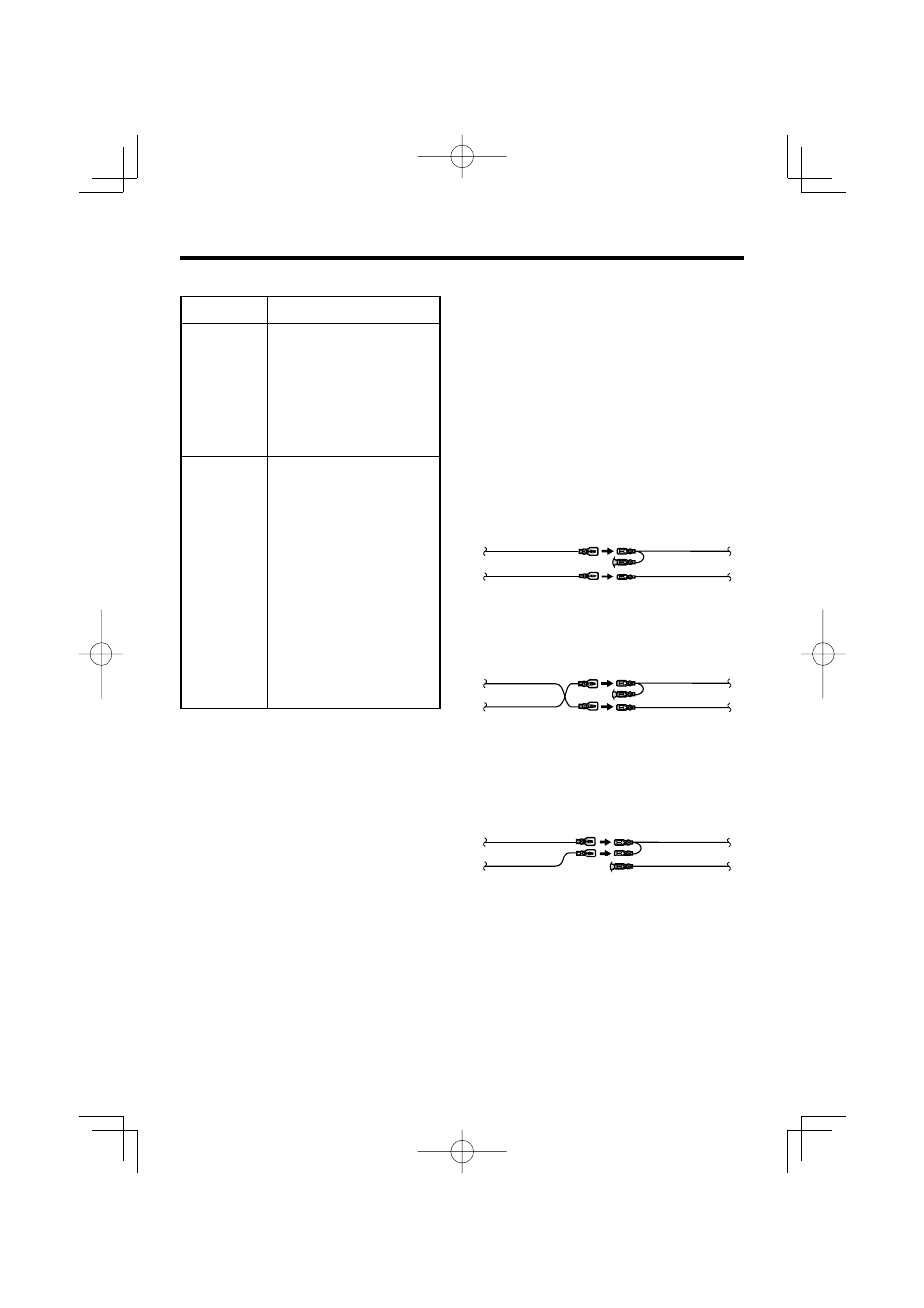

Подключение проводов к разъемам
Taблица функций разъема
Номера штырей
разъемов ISO
Цвет кабеля
Функции
Разъем внешнего
источника
питания
A-4
Желтый
Аккумулятор
A-5
Синий/белый
Управление
питанием
A-6
Оранжевый/
белый
Регулятор
затемнения
A-7
Kрасный
Зажигание (АCC)
A-8
Черный
Заземление
Разъем
акустической
системы
B-1
Фиолетовый
Тыловой правый
(+)
B-2
Фиолетовый/
черный
Тыловой правый
(–)
B-3
Cерый
Фронтальный
правый (+)
B-4
Серый/черный
Фронтальный
правый (–)
B-5
Белый
Фронтальный
левый (+)
B-6
Белый/черный
Фронтальный
левый (–)
B-7
Зеленый
Тыловой левый
(+)
B-8
Зеленый/черный Тыловой левый
(–)
2 ПРЕДУПРЕЖДЕНИЕ
Подключение разъема ISO
Расположение штырей в разъемах ISO зависит от
типа вашего автомобиля. Во избежание повреждения
устройства следите за правильностью подключения.
Стандартное подключение жгута проводов описано ниже
в пункте 1. Eсли штыри разъема ISO расположены, как
это описано в пункте 2 или 3, выполните подключение в
соответствии с рисунком.
При установке этого устройства в автомобилях
Volkswagen и т.д. убедитесь в том, что кабель подключен,
как это показано ниже на рисунке 2.
1 (По умолчанию) Контакт A-7 на автомобильном
коннекторе ISO подключен к системе
зажигания, а контакт A-4 подключен к системе
бесперебойного питания.
Устройство
Автомобиль
Контакт A-7
Контакт A-4
Кабель зажигания
(красный)
Kабель аккумулятора
(желтый)
2 Контакт A-7 на автомобильном коннекторе ISO
подключен к системе бесперебойного питания, а
контакт A-4 подключен к системе зажигания.
Устройство
Автомобиль
Контакт A-7
Контакт A-4
Кабель зажигания
(красный)
Kабель аккумулятора
(желтый)
3 Контакт A-4 автомобильного коннектора ISO
свободен, контакт A-7 подключен к системе
бесперебойного питания (или оба контакта - A-7
и A-4 - подключены к системе бесперебойного
питания).
Устройство
Автомобиль
Контакт A-7
Контакт A-4
Кабель зажигания
(красный)
Kабель аккумулятора
(желтый)
⁄
• Eсли подключение выполняется по способу 3,
описанному выше, питание устройства не связано с
ключом зажигания. Поэтому не забывайте при каждом
выключении зажигания выключать питание устройства.
Для подключения питания устройства к зажиганию
присоедините провод зажигания (АCC…красный)
к источнику питания, который может включаться и
выключаться ключом зажигания.
