10
|
DDX5022/DDX5022Y/DDX52RY

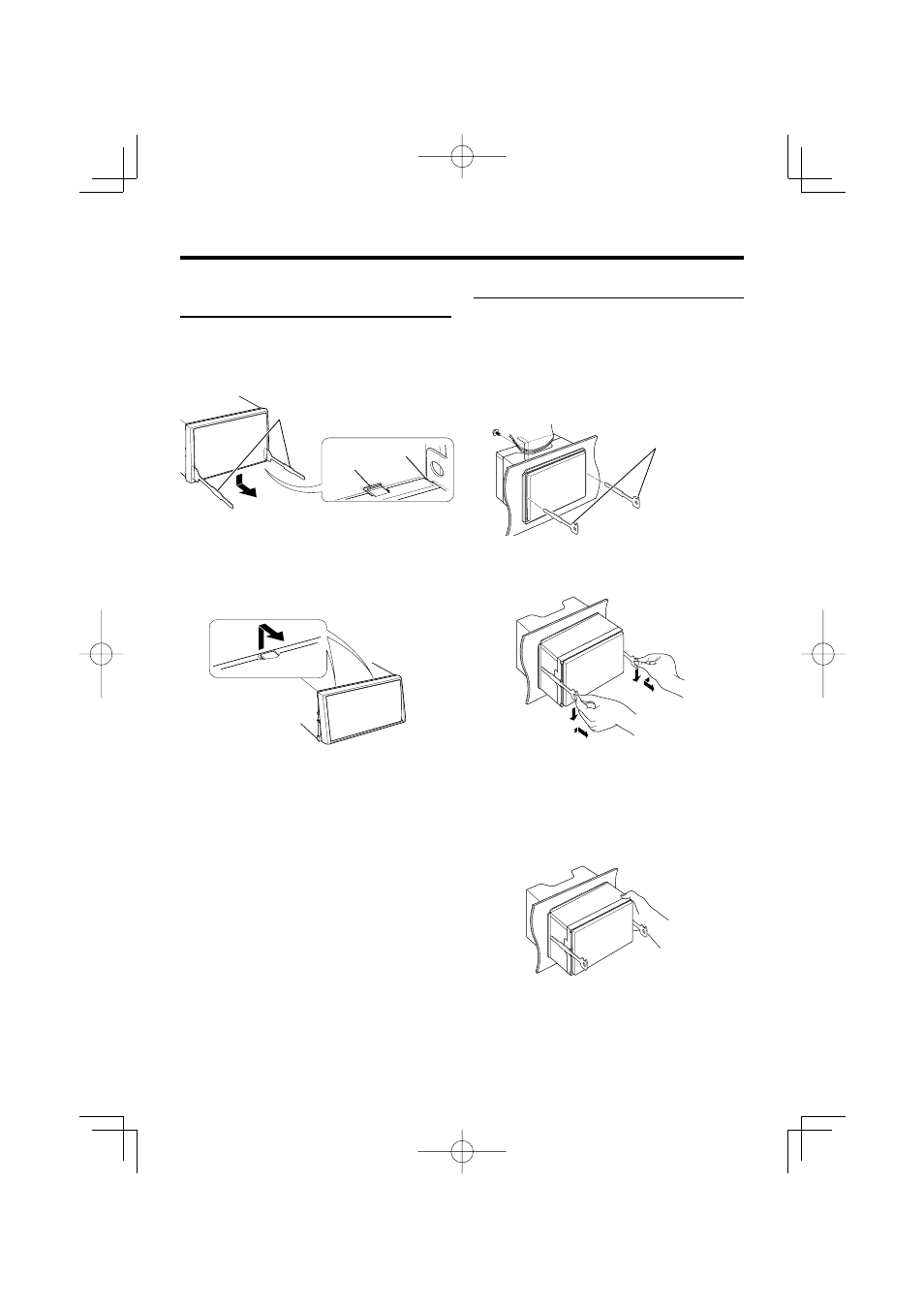

Снятие жесткой резиновой оправки
(рамки)
1. Вставьте зажимные шпильки инструмента для
снятия 2 и разблокируйте два замка в нижней
части.
Опустите оправку и потяните ее вперед, как
показано на рисунке.
Инструмент для снятия
(принадлежность 2)
Фиксатор
Стопор
⁄
• С верхней стороны оправка снимается таким же
образом.
2. После удаления оправки с нижней части
разблокируйте два верхних замка.
Cнятие устройства
1. Удалите жесткую резиновую оправку (см.
процедуру удаления в разделе <Снятие жесткой
резиновой оправки>.
2. Удалите винт с шестигранной головкой с
цельной шайбой (M4 × 8) на задней панели.
3. Вставьте два инструмента для снятия 2 глубоко
в разъемы с каждой стороны, как показано на
рисунке.
Инструмент для снятия
(принадлежность 2)
4. Опустите инструменты для снятия вниз и,
нажимая внутрь, выдвиньте устройство
наполовину.
⁄
• Cнимая устройство, будьте осторожны, старайтесь не
пораниться зажимными шпильками инструмента для
снятия.
5. Руками извлеките устройство полностью,
соблюдая осторожность, чтобы не уронить его.
Удаление монитора/проигрывателя
