Список деталей для
установки
(A) Передняя панель

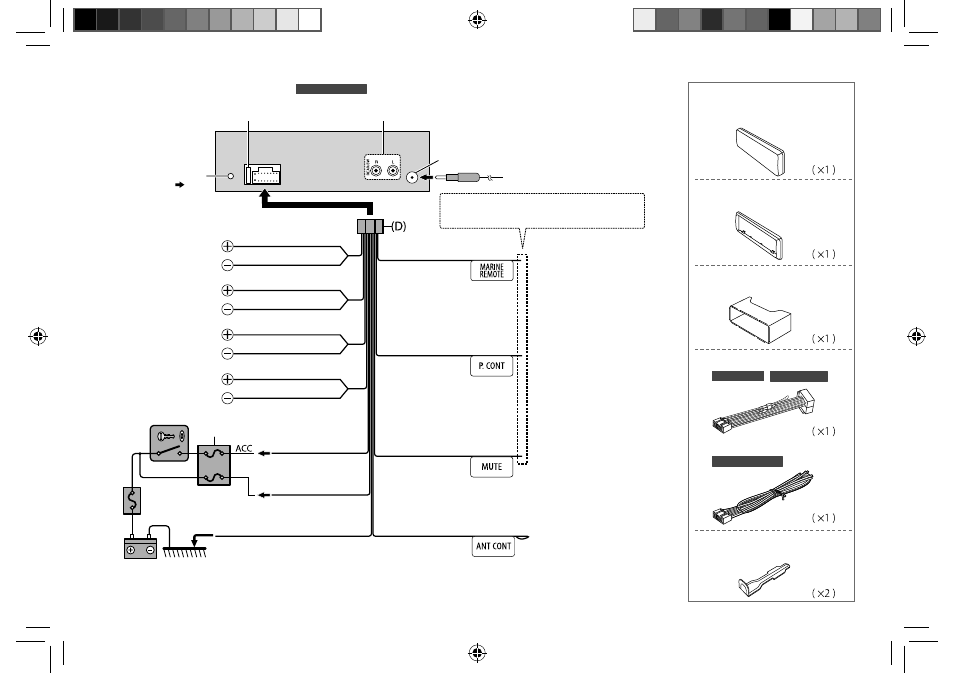

Подключение проводов (для KMR-M308BTE )
Предохранитель (10 A)
Выходные разъемы задних динамиков/
низкочастотного динамика
Разъем для антенны
Автомобильный блок
плавких предохранителей
Автомобильный блок
плавких предохранителей
Аккумулятор
Замок зажигания
Синий/белый
(Провод управления
питанием)
Лампа синяя/жёлтая
(Провод дистанционного
управления с руля)
Kрасный
(Kабель зажигания)
Жёлтый
(Kабель батареи)
Чёрный (Провод заземления)
К металлическому корпусу или шасси
автомобиля
К гнезду управления питанием, если Вы
используете дополнительный усилитель
мощности, или к гнезду управления
антенной в автомобиле.
Коричневый
(Провод управления
отключением звука)
Синий
(Провод управления
антенной)
Белый
Cерый
Зелёный
Фиолетовый
Белый/чёрный
Серый/чёрный
Зелёный/чёрный
Фиолетовый/чёрный
Для подключения навигационной системы
Kenwood ознакомьтесь с прилагаемым к ней
руководством пользователя.
К переднему динамику
(левому)
К заднему динамику
(левому)
К переднему динамику
(правому)
К заднему динамику
(правому)
(Не используется)
Если соединение не выполняется, не вытаскивайте
кабель из наконечника.
К адаптеру дистанционного управления
с руля
(C) Посадочный корпус
(B) Декоративная панель
(D) Жгут проводов
(Для KMM-BT34 / KMM-302BT )
(E) Ключ для демонтажа
Входной разъем
микрофона
( 8)
(для KMR-M308BTE )
