УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Предупреждение
• Устройство можно использовать только с источником питания 12 В постоянного тока с
отрицательным заземлением.
• Отключите отрицательную клемму аккумулятора перед подключением проводов и монтажом.
• Не подключайте провод аккумулятора (жёлтый) и провод высокого напряжения (красный) к
корпусу машины или проводу заземления (чёрный), чтобы не допустить короткое замыкание.
• Изолируйте свободные провода виниловой лентой, чтобы не допустить короткое замыкание.
• После установки обязательно заземлите данное устройство на корпус автомобиля.
Внимание
• В целях безопасности работа по подключению проводов и монтажу должна выполняться
специалистами. Обратитесь к поставщику автомобильных аудиосистем.
• Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь к металлическим
деталям устройства в процессе и на протяжении некоторого времени после завершения
эксплуатации устройства. Температура металлических деталей, таких как радиатор охлаждения и
кожух, существенно повышается.
• Не подключайте провода динамиков [ к корпусу машины, проводу заземления (чёрный) или
параллельно.
• Установите устройство под углом менее 30º.
• Если в электропроводке транспортного средства нет клеммы зажигания, подключите провод
высокого напряжения (красный) к клемме на блоке плавких предохранителей, которая
обеспечивает питание с напряжением 12 В постоянного тока и которая включается и выключается
ключом зажигания.
• После установки устройства, убедитесь в том, что все осветительные и электронные приборы
вашего автомобиля работают в прежнем режиме.
• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются
корпуса автомобиля, после чего замените предохранитель на аналогичный новый.
Стандартная процедура
1
Извлеките ключ из замка зажигания, затем отсоедините
разъем
[ автомобильного аккумулятора.
2 Правильно подключите провода.
См. раздел “Подключение проводов”. ( 17, 18)
3 Установите устройство в вашем автомобиле.
См. раздел “Установка устройства (установка в приборную панель)”.
4 Подключите клемму [ автомобильного аккумулятора.
5 Выполните сброс устройства. ( 3)
Подключите необходимые
провода.
( 17, 18)
Приборная панель
автомобиля
Отогните соответствующие фиксаторы,
предназначенные для прочной установки
посадочного корпуса.
Порядок извлечения устройства
1
Снимите переднюю панель.
2 Вставьте соединительный штифт
на ключах для демонтажа в
отверстия на обеих сторонах
декоративной панели, затем
извлеките его.
3 Введите ключи для демонтажа
в прорези на каждой стороне,
затем следуйте инструкциям со
стрелками, как показано справа.

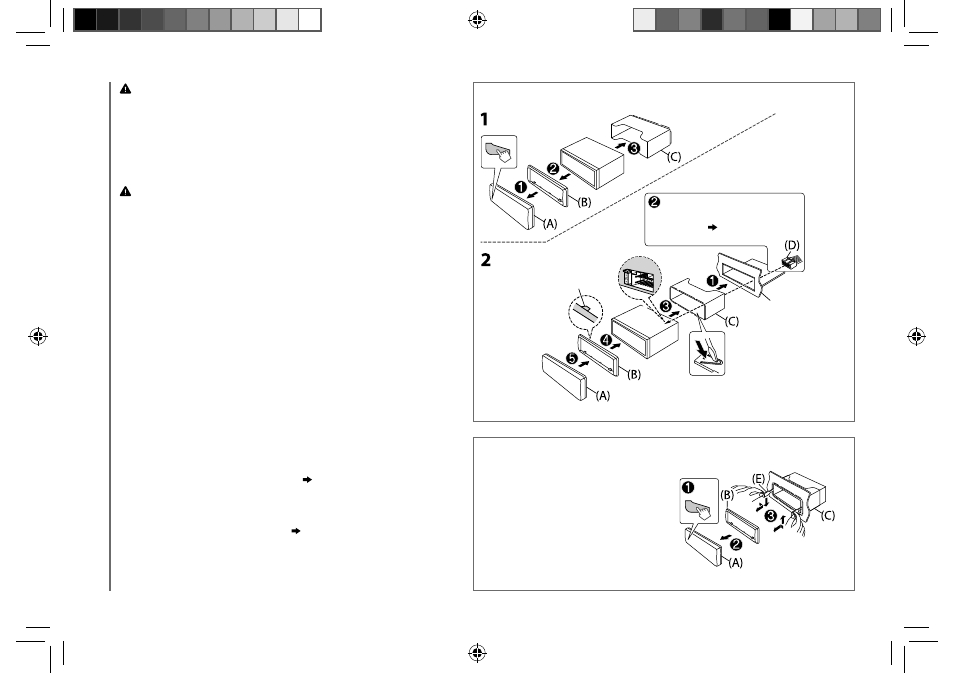

Установка устройства (установка в приборную панель)
Фиксатор вверху
Перед сборкой
расположите
декоративную панель,
как показано.
