6 РУС
Установка
Перед креплением сабвуфера на месте убеждайтесь в правильности звучания.
Предупреждение:
Не устанавливайте сабвуфер на ковер с длинным ворсом. Высокий ворс препятствует выходу тепла из корпуса сабвуфера,
что может привести к возникновению огня.

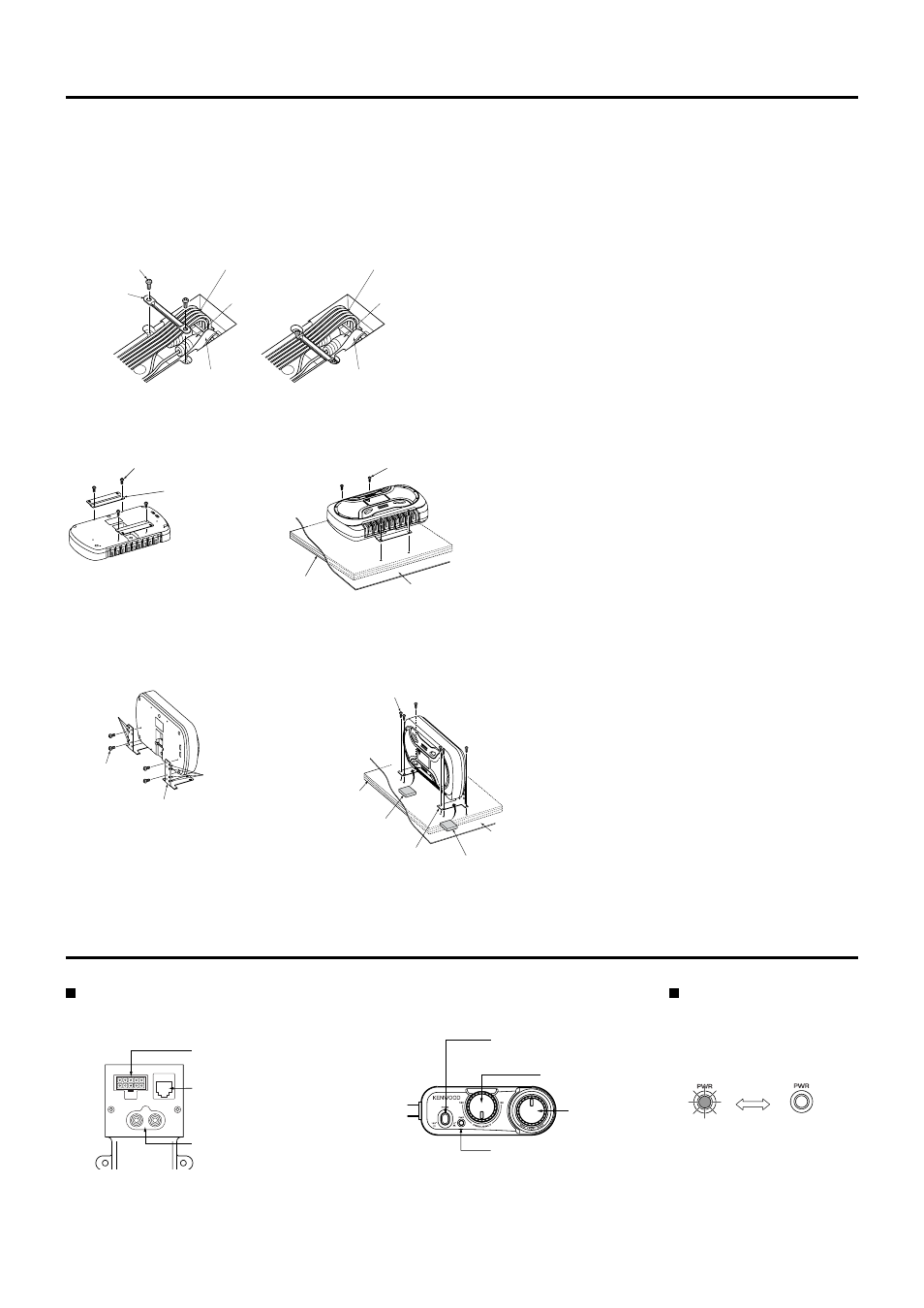

- Способ крепления
1. Крепление проводов на месте
(5) Шуруп (М4 х 6) х 2
(7) Соединитель-
ный кабель с 10-
контактным
разъемом
(10) Кабель
с штекерами
типа RCA
(9) Пульт ДУ
(7) Соединительный
кабель с 10-контактным
разъемом
(10) Кабель
с штекерами типа RCA
(9) Пульт ДУ
1. Подключите кабель с 10-контактным разъемом (7), ка-
бель с штекерами типа RCA (7) и пульт ДУ (9) к акустичес-
кой системе (рис.1).
(При подключении к входам с уровнем сигнала АС кабель
с штекерами типа RCA не требуется).
2. Прикрепите провода к акустической системе при помо-
щи фиксатора С (3) и прикрутите фиксатор шурупами (5)
(рис.2).
Рис.1 Рис.2
(3) Фиксатор С
2. Плоская установка
(5) Шуруп (М4 х 6) х 4
Рис.3
(1) Фиксатор А х 2
(6) Саморез х 4
Деревянная панель Коврик
Рис.4
1. Надежно прикрепите фиксаторы А (1) к акустической
системе, воспользовавшись шурупами (5) (рисунок 3).
2. Под коврик автомобиля поместите деревянную пласти-
ну достаточного размера толщиной более 20 мм (рисунок
4).
3. Воспользовавшись саморезами (6), надежно прикрути-
те фиксаторы А (1) к деревянной панели (пластине).
3. Боковая установка
1. Временно прикрепите фиксаторы В (2) к акусти-
ческой системе, воспользовавшись маленькими шу-
рупами (4) (рисунок 5).
2. Под коврик автомобиля поместите деревянную
пластину достаточного размера толщиной более 20
мм (рисунок 6).
3. Воспользовавшись саморезами (6), надежно при-
крутите фиксаторы В (2) к деревянной пластине (ри-
сунок 6).
4. Воспользовавшись оставшимися отверстиями, при
помощи саморезов, прикрепите фиксаторы В (2) к де-
ревянной пластине. Приклейте прокладку к фикса-
торам В (2), как показано на рисунке 6.
5. В заключении слегка потрясите сабвуфер, чтобы
убедиться в надежности его крепления.
Отверстия не
используются
(5) Шуруп
(М4 х 6) х 4
Отверстия не
используются
(2) Фиксатор В х 2
Рис.5
(6) Саморез х 6
Деревянная пластина
(4) Прокладка
(2) Фиксатор В х 2
Коврик
(4) Прокладка
Рис.6
Эксплуатация
Основные части сабвуфера
REMOTE
LINE IN
POWER/SPEAKER
INPUT
L R
Разъем подачи питания/
управления/подключения
акустических систем
Гнездо подключения дистан-
ционного управления
Входное гнездо (тип RCA)
Селектор фазы
Селектор час-
тоты среза
Ручка
установки
уровня
Сетевой индикатор
(сетевая лампочка)
Сетевой индикатор
Светится красным
цветом
[Сабвуфер
включен]
Выключен
[Сабвуфер
выключен]
