5 РУС

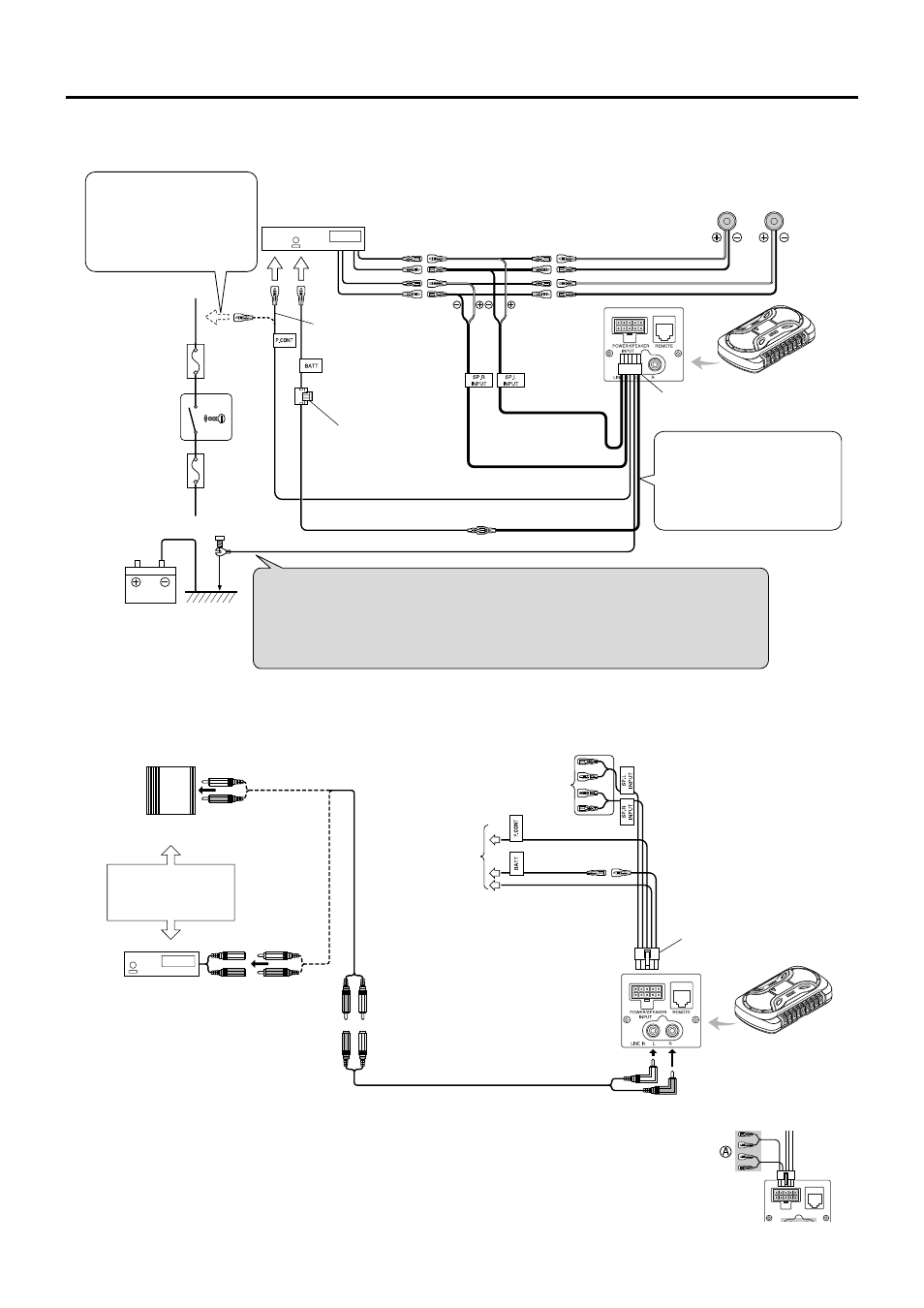

Примеры подключений
1.
Обычное подключение
REMOTE POWER/SPEAKER
INPUT
Если головное устройство не
оснащено гнездом управле-
ния питанием, подключите
синий/белый провод к линии
д о п ол н и тел ь н ы х фу н к ц и й
(линии положения ключа за-
жигания АСС).
Головное устройство
Блок предохранителей
Ключ зажигания
Блок предохраните-
лей (основной
предохранитель)
Аккумулятор
К гнезду управления
питанием
Предохранитель 10 А
Синий/Белый
Желтый
Черный
Левая Правая
Белый
Серый
Серый/черный
(7) Соединительный кабель
с 10-контактным разъемом
- Если во время работы двигате-
ля автомобиля Вы слышите по-
сторонний шум, прикрепите на
провод питания линейный фильтр
защиты от помех.
Предупреждение
* Подключайте черный провод от контакта заземления к шурупу, вкрученному в неокрашенную
металлическую часть автомобиля. Включение сабвуфера без подключения провода заземле-
ния может привести к повреждению стереосистемы. Не забудьте выполнить подключение про-
вода заземления.
Также помните о том, что окрашенные металлические панели не заземлены. Будьте осторож-
ны.
2.
Подключение к дополнительному усилителю или центральному блоку
Усилитель мощности
Подключите к
любому из устройств
Головное устройство
Кабель с разъемами RCA
* Неиспользуемое гнездо
LINE OUT
SUBWOOFER OUT
См.подключение 1
Синий/белый
Желтый
Черный
* Закрывайте неиспользуемые
гнезда изоляционной лентой,
чтобы избежать возникнове-
ния короткого замыкания.
(10) Кабель с штекерами типа RCA
(7) Соединительный кабель
с 10-контактным разъемом
Предупреждение:
Ни при каких обстоятельствах не подавайте сигналы на входы (А) и (В) одновременно.
