Закрепление прибора и мон-
таж мебельной дверцы

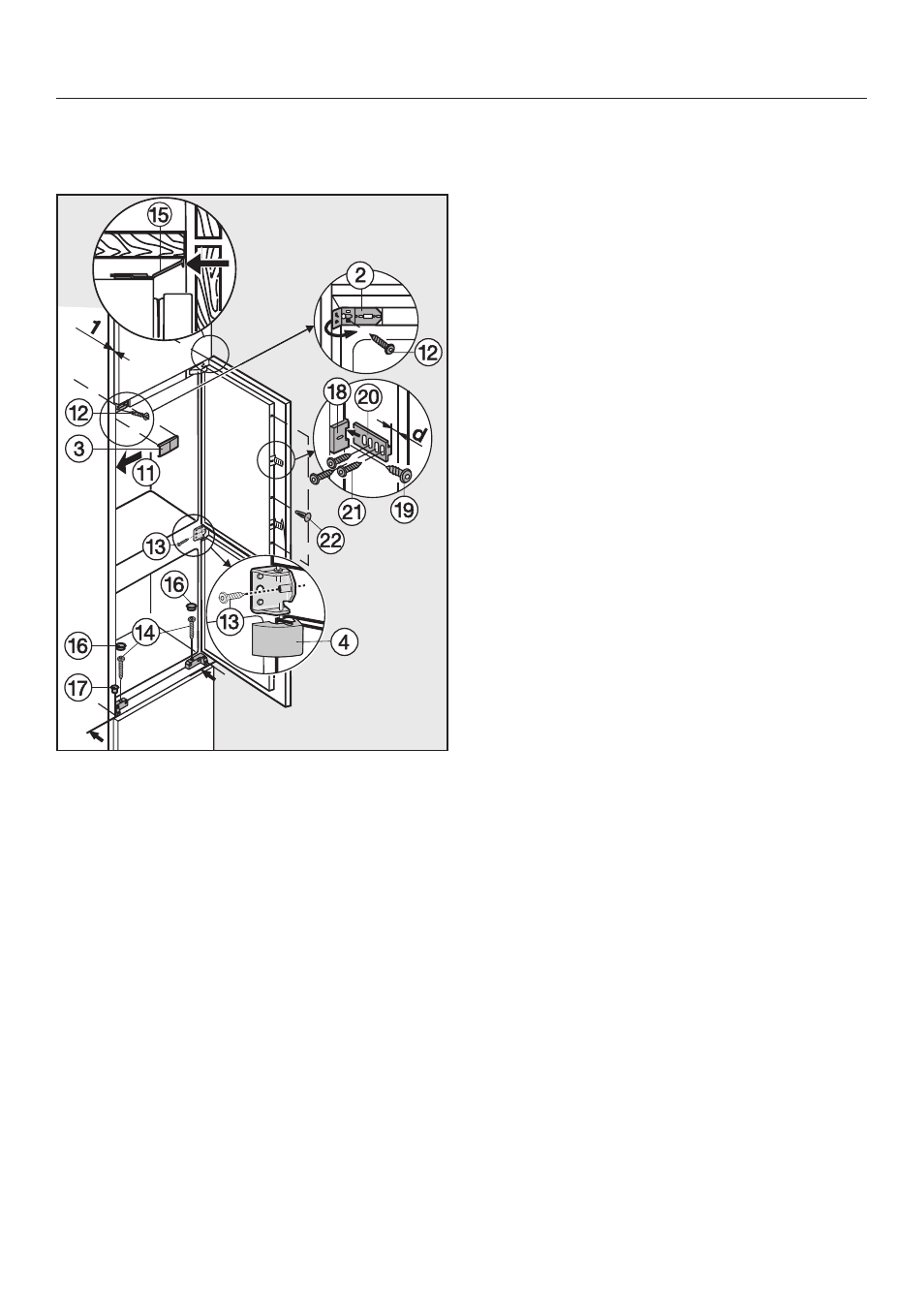

^ Придвиньте прибор стороной две-
ри к стенке ниши так, чтобы уплот-
нительная лента сжалась k.
^ Закрепите прибор на шкафе свер-
ху с помощью шурупов l
(4 x 19 мм) через крепежныйуголок
b – при этом прижимайте прибор
к мебельной стенке.
^ Закрепите прибор в середине, за-
вернув шуруп m через
регулировочный винт.
^ Закрепите прибор снизу с по-
мощью шурупов n (4 x 36 мм) че-
рез регулировочные винты в опор-
ных кронштейнах.
^ Проверьте, прочно ли затянуты
все резьбовые соединения!
^ Если требуется, выровняйте деко-
ративную планку o, подвинув ее
параллельно потолку ниши – она
не должна выступать вперед!
^ Перекиньте боковую часть кре-
пежного уголка b.
^ Опять вставьте облицовочные де-
тали c è d.
^ Отверстия закройте заглушками p
und q.
^ Закрепите детали стыковочного
механизма двери r в зависимости
от высоты ручки на двери прибора
с помощью винтов s (3,9 x 9,5 мм).
При составных дверях, по необходи-
мости, установите больше деталей
стыковочного механизма двери.
^ Полностью откройте двери и за-
двиньте планки стыковочного ме-
ханизма t в детали стыковочного
механизма двери r.
^ Насадите мебельную дверь на
дверь прибора и приверните сты-
ковочные планки p с помощью
винтов u (4 x 14 мм) к мебельной
двери. При этом нужно будет со-
блюдать расстояние d (= толщине
стенки ниши для встраивания) до
внешней кромки мебельной двери.
^ Выровняйте стыковочные меха-
низмы двери таким образом, что-
бы дверь шкафа со стороны ручки
в закрытом состоянии не прилега-
ла к стенке шкафа. Должно быть
выдержано минимальное рассто-
яние в 1 мм.
