Ограничитель температуры стока конденсата
5.3 Настройка регулятора
(см. рис. 3 стр. 8)
- Заводская настройка выполнена таким образом, что клапан достигает положения
закрытия при температуре 116 °C.
- Регулятор (поз. 24) настраивается на заводе согласно требованиям заказчика.
Впоследствии корректировку настроек можно осуществить без демонтажа колпака
(поз. 6) следующим образом:
- Откройте заглушку (поз. 43), убедившись, что давление отсутствует
- Настройте температуру закрытия непосредственно снаружи с помощью отвертки
(половина поворота шпинделя (поз. 24.3) по часовой стрелке соответствует
повышению температуры на 7 K).
- Вверните заглушку (поз. 43) и затяните ее(см. пункт 7.4).
5.4 Контроль с помощью ультразвукового тестера
Работу конденсатоотводчика в смонтированном состоянии легко проверить с
помощью мультифункционального тестера „ARImetec
®
-S".
См. технический паспорт „ARImetec
®
-S“.
5.5 Монтажное положение
Конденсатоотводчик может быть установлен в любом положении, за исключением
положения "колпаком (поз. 6) вниз.
Соблюдайте монтажное положение относительно направления потока, см.
маркировку на оборудовании.
ВНИМАНИЕ !
- перед началом монтажа и ремонта ознакомьтесь с пунктами
10.0 и 11.0!

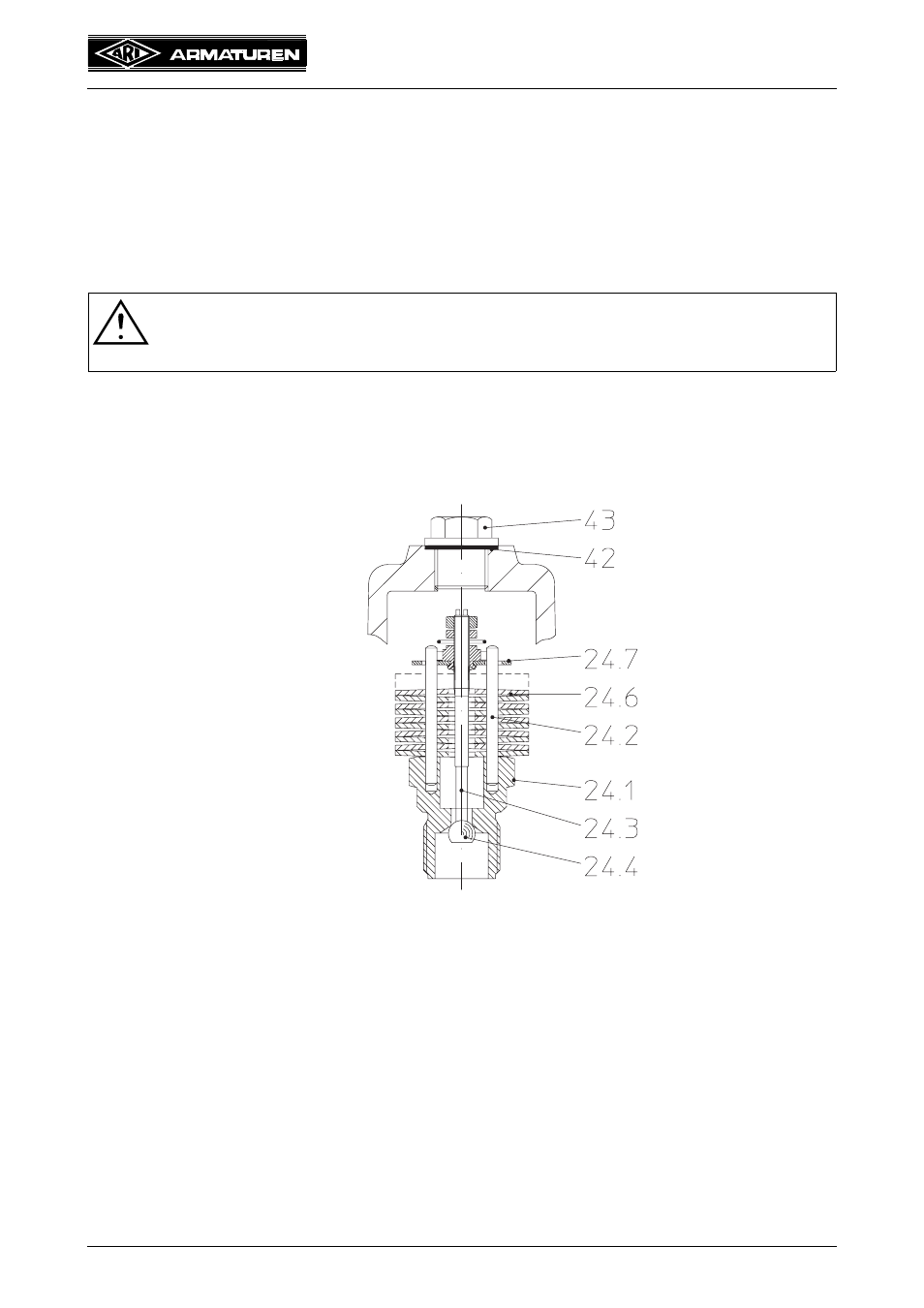

рис. 3: биметаллический регулятор в сборе
