стр. 10 ред. 0040807001 2404
Руководство по монтажу и эксплуатации
Ограничитель температуры стока конденсата
BR647:
- Вывинтите фильтрующую заглушку (поз. 8), выньте гильзу фильтра (поз. 7) и
очистите детали / уплотняющие поверхности.
- Вставьте гильзу фильтра (поз. 7), убедитесь, что уплотняющие поверхности чистые.
- Затяните фильтрующую заглушку (поз. 8) (см. пункт 7.4).
Модель с вставным термометром:
- Вывинтите гнездо (поз. 47) вместе с термометром (поз. 48) и очистите детали /
уплотняющие поверхности.
- Вставьте гнездо термометра (поз. 47), убедитесь, что уплотняющие поверхности
чистые.
- Затяните гнездо (поз. 47) (см. пункт 7.4).
- Монтаж производится в обратном порядке (см. пункт 7.4).

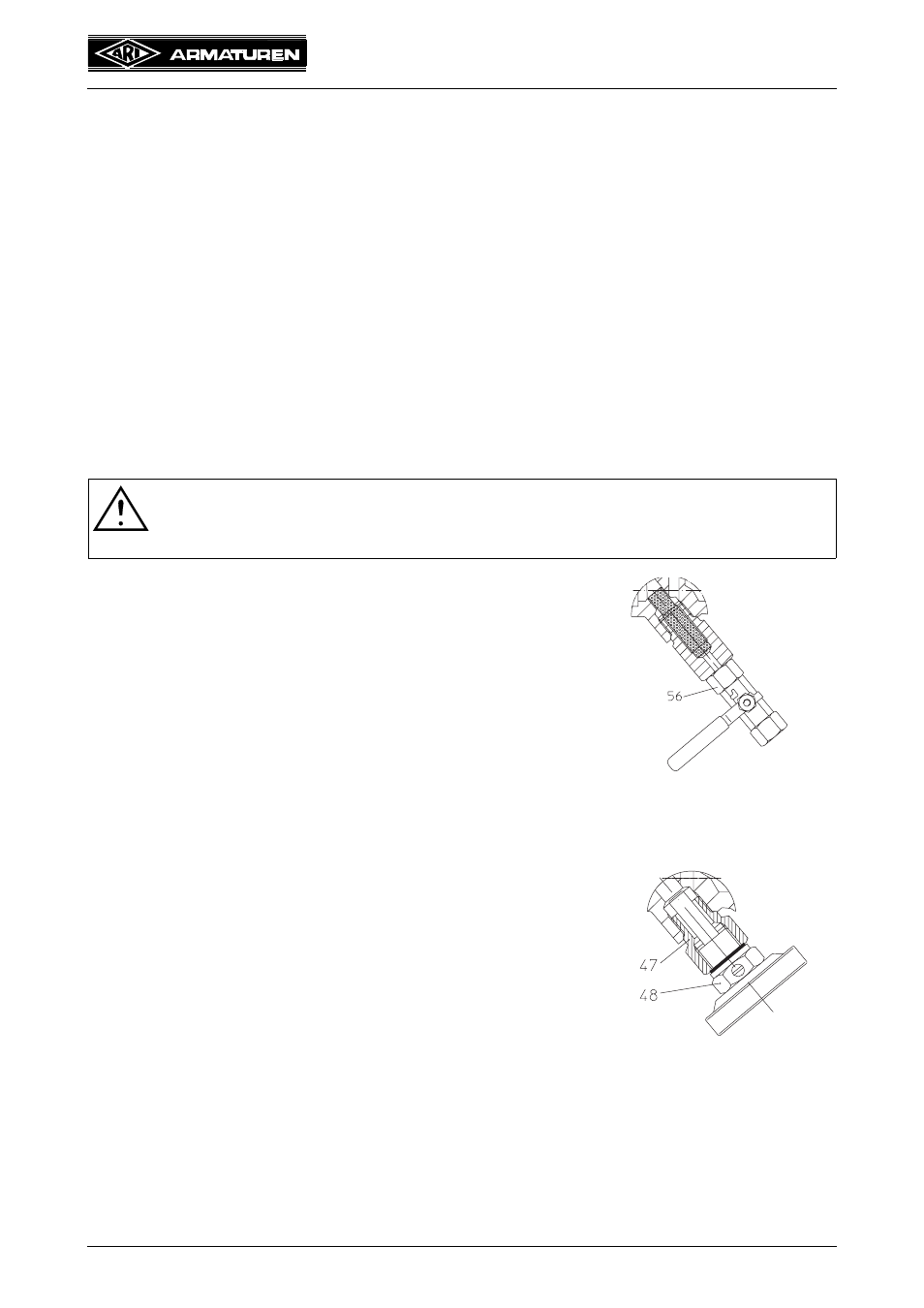

7.2 Опция - дренажный клапан
7.3 Опция - гнездо для термометра и термометр
ВНИМАНИЕ !
Возможен выход горячей среды, находящейся под давлением !
Соблюдайте пункт 2.2 !
Существует возможность удаления собранной грязи из
втулки фильтра (поз. 7) путем открытия нажимного винта
(поз. 46.1) дренажного клапана.
При открытии придерживайте фильтрующую заглушку
(поз. 46).
При работе обязательно соблюдайте общие нормативы
охраны труда, при необходимости установите устройства
для защиты от ожогов/травм.
При монтаже и эксплуатации опций соблюдайте пункт 7.4. рис. 4
Существует возможность непосредственного локального
контроля температуры процесса с помощью термометра
(поз. 48).
При монтаже и эксплуатации опций соблюдайте пункт 7.4.
рис. 5
