стр. 10
Rev. 0040806000 2404
Инструкция по монтажу и эксплуатации
CONA
®
TD - термодинамические конденсатоотдводчики
7.2 Продувочный клапан (дополнительно)
7.3 Моменты затяжки
(см. Рис. 1 стр. 5-Рис. 8 стр. 6, Рис. 9 стр. 10)
8.0 Причины возникновения помех и возможности их
устранения
При нарушениях режима работы следует проконтролировать, проводились ли и
были ли завершены монтажные и установочные работы в соответствии с данной
инструкцией по монтажу и эксплуатации.
При возникновении помех, которые не могут быть устранены при помощи
последующей таблицы (см. пункт „9.0 План обнаружения помех”), обратитесь к
поставщику или изготовителю.
Внимание!
Наружу выходит горячая и находящаяся под давлением среда!
Соблюдайте пункт 2.2!
Благодаря продувочному клапану, путем открытия
нажимного винта (поз. 46.1), можно выпускать
загрязнения, собравшиеся во втулке сетчатого фильтра
(только в модели PN40).
При открытии придерживайте продувочный клапан
(поз. 46).
Выполняя вышеописанные работы, необходимо
соблюдать общие инструкции по технике безопасности,
при необходимости, следует установить устройства,
предохраняющие от ожогов и ранений.
При монтажных и эксплуатационных работах соблюдайте
указания, данные в пункте 7.3.

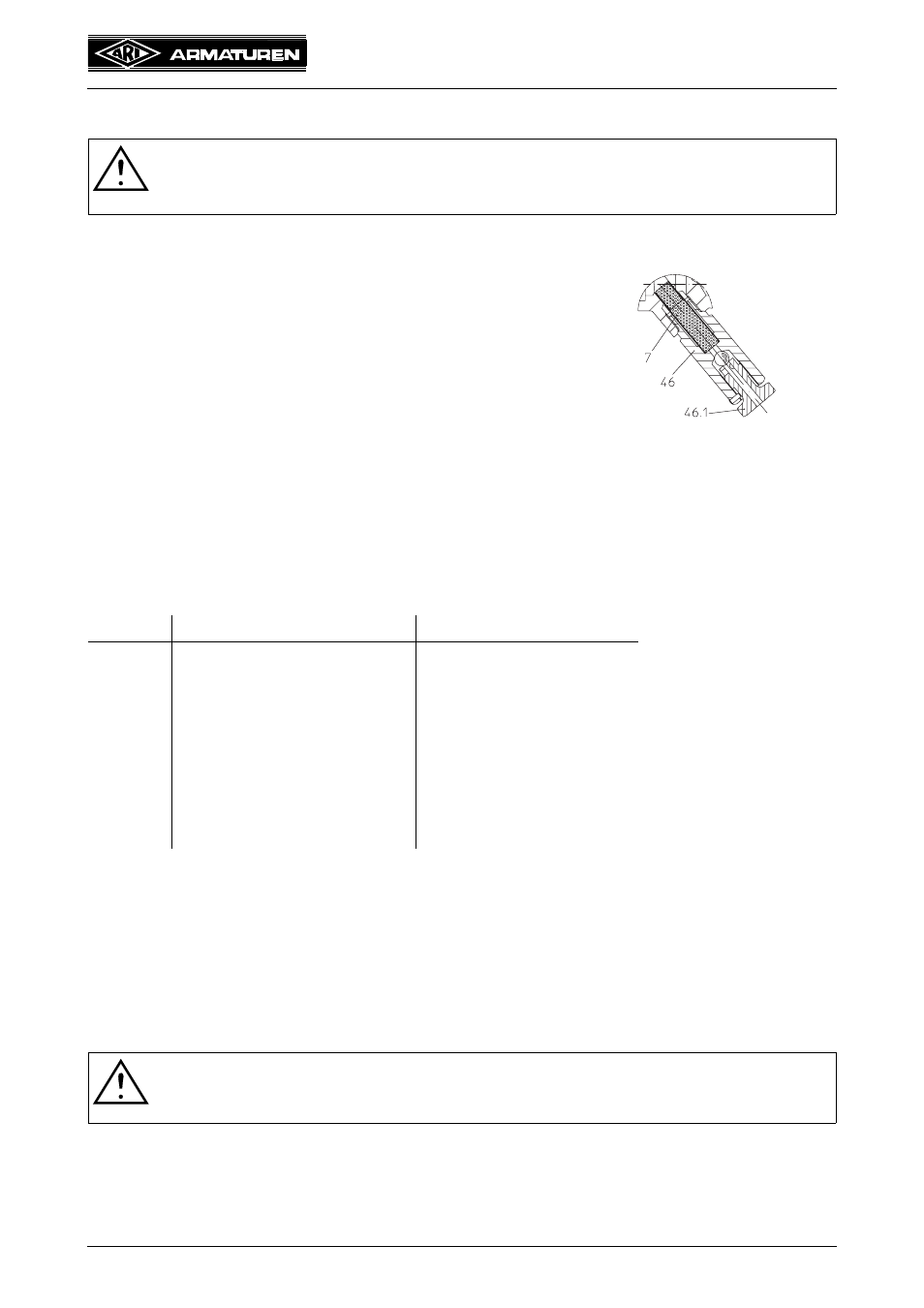

Рис. 9
Pos.
CONA TD
Момент затяжки (Nm)
6
Колпачок (PN40)
100
6
Колпачок (PN63)
80
24
Регулятор
80
8
Дорн сетчатого фильтра
70
46
Продувочный клапан
70
46.1
Нажимной винт
15
27
Винт с шестигранной
головкой
20
Внимание!
-
При поиске неисправностей соблюдайте предписания техники
безопасности.
