ARI Armaturen CONA TD PN40-63 RU - Инструкция

Rev. 0040806000 2404 russisch
1.0 Общие положения к инструкции по
эксплуатации................................................. 2
2.0 Предупреждения об опасности................. 2
2.1 Значение символов ...............................................2
2.2 Пояснения к указаниям техники безопасности ...2
3.0 Хранение и транспортировка ................... 3
4.0 Описание ....................................................... 3
4.1 Область применения.............................................3
4.2 Принцип работы ....................................................4
4.3 Схемы.....................................................................5
4.4 Примечания к технической характеристике ........7
4.5 Обозначения ..........................................................7
5.0 Монтаж ........................................................... 7
5.1 Общие данные по монтажу ..................................7
5.2 Инструкция по ввариванию ..................................8
5.3 Настройка регулятора...........................................8
5.4 Проверка действия ультразвуковым прибором ..8
5.5 Установочное положение..................................... 8
6.0 Ввод в эксплуатацию ..................................8
7.0 Уход и техническое обслуживание ...........9
7.1 Очистка или смена регулировочного блока ....... 9
7.1.1 BR640/641 .................................................. 9
7.1.2 BR642/643 со свободным фланцем или
системным соединением........ 9
7.2 Продувочный клапан (дополнительно) ............. 10
7.3 Моменты затяжки ............................................... 10
8.0 Причины возникновения помех и
возможности их устранения .....................10
9.0 План обнаружения помех ........................11
10.0 Демонтаж арматуры или верхней
части арматуры.........................................12
11.0 Гарантия / Поручительство ....................12
12.0 Декларация о соответствии ...................13
Инструкция по монтажу и эксплуатации
Термодинамические конденсатоотводчики
CONA
®
TD (PN40 - 63)
Содержание

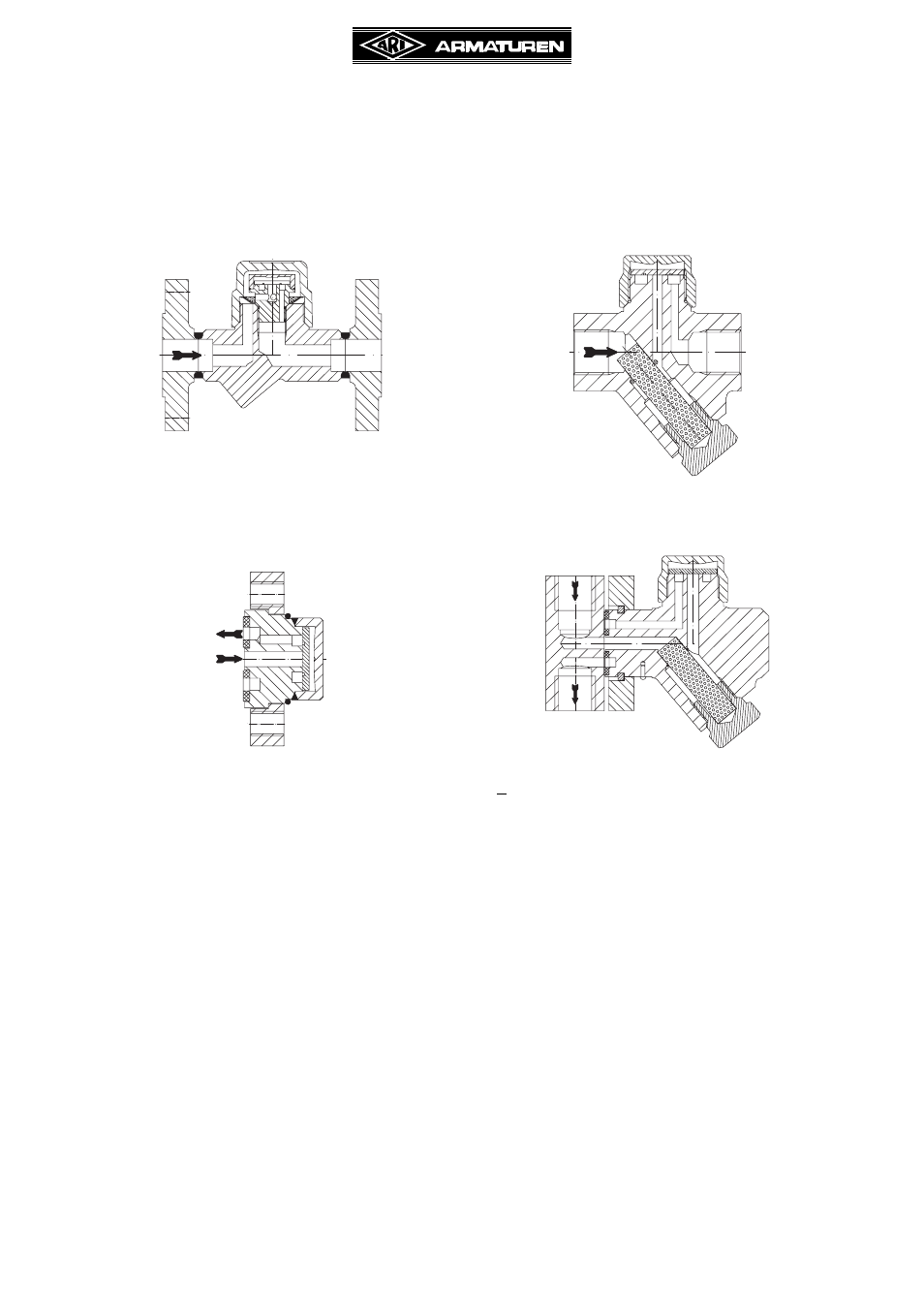

PN40
- с фланцами (BR 640/641....1)
- резьбовыми муфтами (BR 640/641....2)
- приварными муфтами (BR 640/641....3)
- с приварными концевыми
элементами (BR 640/641....4)
PN63
- резьбовыми муфтами (BR 640/641....2)
- приварными муфтами (BR 640/641....3)
Class 300
для быстрого монтажа/демонтажа
на крановых и внешних соединениях
- свободный фланец (BR 642/643....7)
Class 300
для быстрого монтажа/демонтажа
на крановых и внешних соединениях
с системным соединением
- резьбовыми муфтами (BR 642/643....2)
- приварными муфтами (BR 642/643....3)
