Вып. 0040805000 1404 стр. 13
Инструкция по монтажу и эксплуатации
CONA
®
S - Поплавковый конденсатоотводчик
7.3 Дренажный клапан и ручной воздушный клапан (опция)
(см Рис. 1 стр. 5 и Рис. 8 стр. 13)
7.4 Резьбовое соединение для монтажа компенсационной линии
Внимание!
Наружу выходит горячая и находящаяся под давлением среда!
Соблюдайте пункт 2.2!
С помощью дренажного клапана, путем открытия
нажимного винта (поз. 46.1), можно удалять грязь или
конденсат, скопившиеся в кожухе (поз. 16). При
открытии придерживайте продувочный клапан (поз. 46).
Наряду с этим, через воздушный клапан (поз. 51),
путем открытия нажимного винта (поз. 51.1), можно
удалять скопившиеся инертные газы.
Выполняя вышеописанные работы, необходимо
соблюдать общие инструкции по технике безопасности,
при необходимости, следует установить устройства,
предохраняющие от ожогов и ранений.
При монтаже и эксплуатации соблюдайте указания,
данные в пункте 7.5

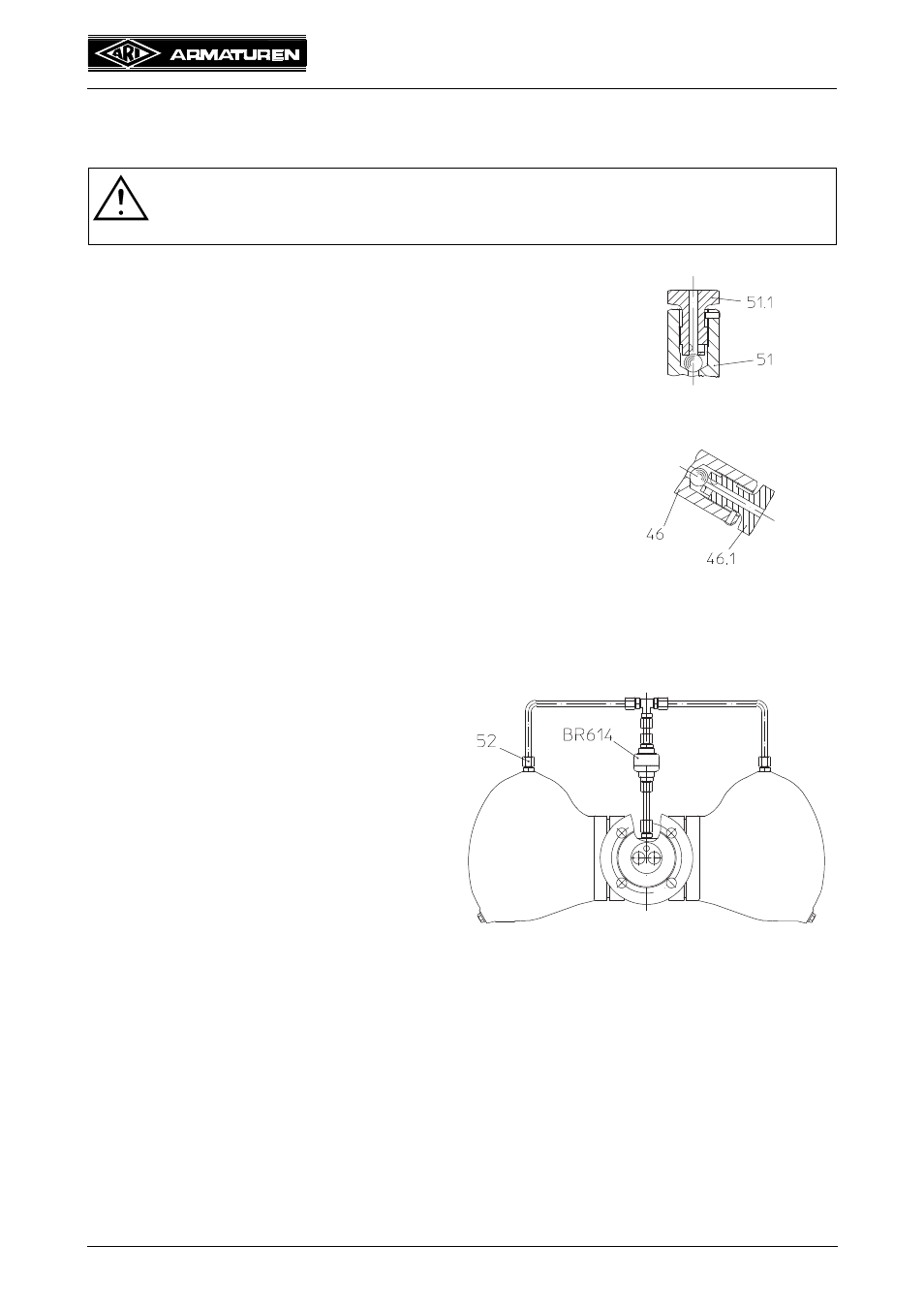

Рис. 8
Предусмотрена возможность
подключения компенсационной
линии к соединению (поз. 52) для
возврата инертных газов обратно в
систему или через термостатических
конденсатоотводчик BR614, который в
данном случае выполняет роль
воздухоотводчика.
При монтаже дополнительного
оборудования следует соблюдать
указания, данные в пункте 7.5.
Рис. 9
