ARI Armaturen CONA S PN16-160 RU - Инструкция

Вып. 0040805000 1404 russisch
1.0 Общие сведения об инструкции по
эксплуатации .................................. 2
2.0 Предупреждения ............................ 2
2.1 Значение символов ........................................ 2
2.2 Пояснения к указаниям по технике
безопасности.................................................. 2
3.0 Хранение и транспортировка ............ 3
4.0 Описание ....................................... 3
4.1 Область применения ...................................... 3
4.2 Принцип действия .......................................... 4
4.3 Общий вид ..................................................... 5
4.4 Примечания к техническим характеристикам . 7
4.5 Обозначения .................................................. 7
5.0 Монтаж.......................................... 8
5.1 Общие сведения по монтажу .......................... 8
5.2 Инструкция по проведению сварочных работ .. 9
5.3 Настройка регулятора .................................... 9
5.4 Ультразвуковой тест работоспособности ....... 9
5.5 Установочное положение ............................... 9
5.5.1 Варианты установочного положения 10
6.0 Ввод в эксплуатацию ..................... 10
7.0 Уход и техническое обслуживание ... 11
7.1 Очистка или смена конденсатоотводчика ..... 11
7.2 Изменение установочного положения .......... 12
7.3 Дренажный клапан и
ручной воздушный клапан (опция)................. 13
7.4 Резьбовое соединение для монтажа
компенсационной линии ............................... 13
7.5 Моменты затяжки ......................................... 14
8.0 Причины возникновения
неисправностей и варианты их
устранения ................................... 15
9.0 Последовательность обнаружения
неисправностей ............................ 15
10.0 Демонтаж оборудования
или корпуса .................................. 16
11.0 Гарантия / Поручительство ........... 16
12.0 Декларация о соответствии .......... 17
Инструкция по монтажу и эксплуатации
Поплавковый конденсатоотводчик
CONA
®
S (PN16 - 160)
Содержание

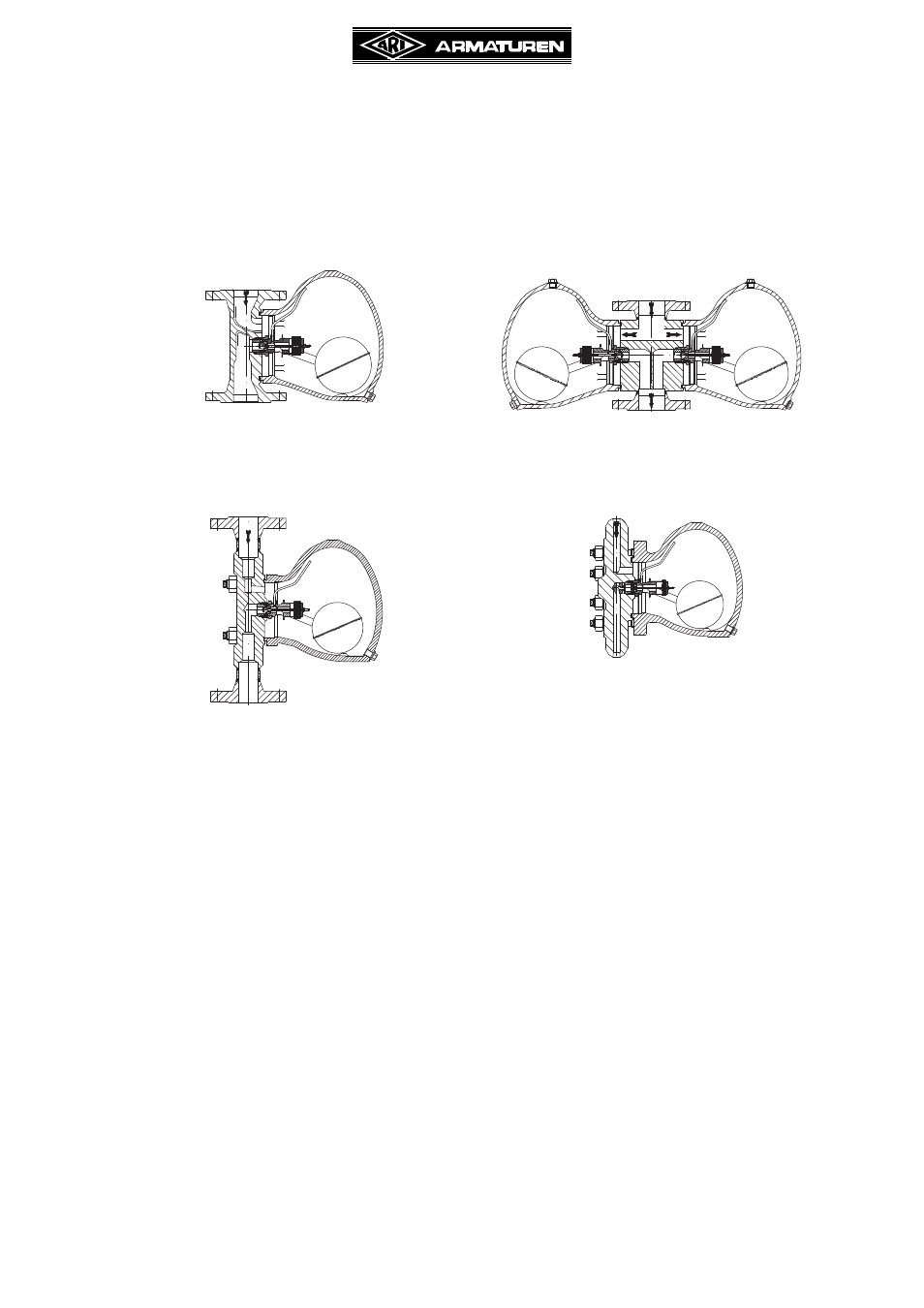

PN16 / PN40
- фланец (BR 631....1)
- резьбовая муфта (BR 631....2)
- муфта под приварку (BR 631....3)
- конец под приварку (BR 631....4)
PN16 / PN40
- фланец (BR 639....1)
PN63 / PN100
- фланец (BR 631....1)
- муфта под приварку (BR 631....3)
- конец под приварку (BR 631....4)
PN160
- фланец (BR 631....1)
- муфта под приварку (BR 631....3)
- конец под приварку (BR 631....4)
Угловая модель:
- фланец
(BR 632....1)
- конец под приварку (BR 632....4)
