7.3 Проверка действия мембранной капсулы
Когда мембранная капсула сухая и холодная, мембрана должна прилегать к
верхней стенке (с 3 шишками), капсула при этом открыта (см. Рис. 14 и Рис. 16).
В том случае, если она прислоняется к нижней стенке, это означает, что
мембранная капсула неисправна и ее следует заменить (см. Рис. 15 и Рис. 17).
Также следует произвести замену при обнаружении деформации поверхности.

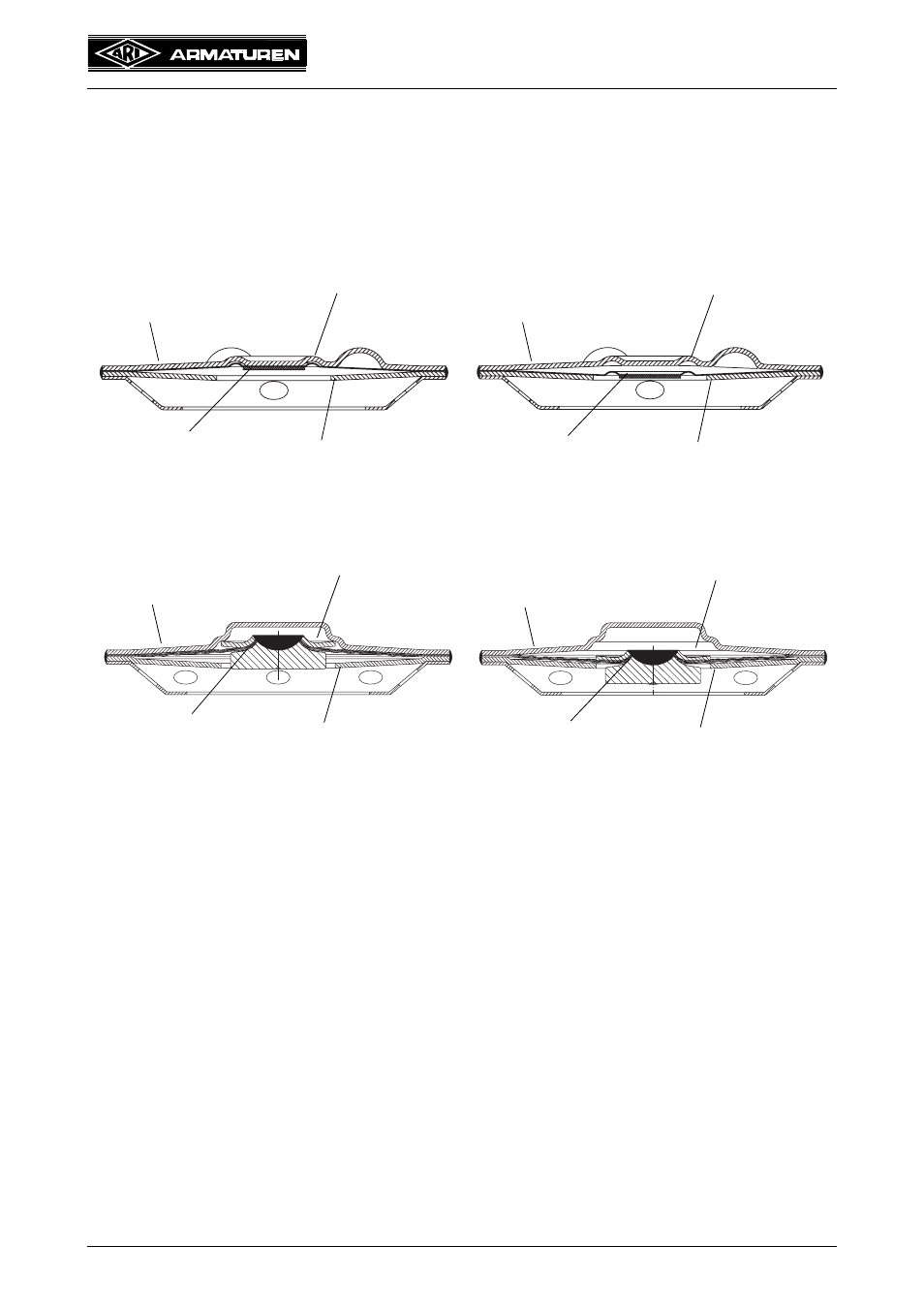

Рис. 14: Капсула открыта Рис. 15: Капсула закрыта
Рис. 16: Капсула ( Тип B) открыта Рис. 17: Капсула ( Тип B) закрыта
Верхняя
Нижняя стенка
Поверхность
Тип капсулы
мембраны
стенка
Верхняя
Нижняя стенка
Поверхность
Тип капсулы
мембраны
стенка
Верхняя
Нижняя стенка
Тип капсулы
Мембраны
стенкя
Верхняя
Нижняя стенка
Тип капсулы
Мембраны
стенка
