Вып. 0040804000 0506 стр. 13
Инструкция по монтажу и эксплуатации
CONA
®
M - Конденсатоотводчик с мембр. капсулой
BR614:
- Отвинтить верхнюю часть корпуса (поз. 12) от нижней (Pos. 13).
- Удалить сетчатый фильтр (поз. 2).
- Снять по радиусу пружинный зажим (поз. 5) и удалить с нижней части корпуса
(поз. 13) мембранную капсулу (поз. 4)
BR619:
- Отвинтить верхнюю часть корпуса (поз. 13) от нижней (Pos. 12).
Для опоры имеются соответствующие отверстия в нижней части корпуса
(поз. 12). Рекомендуется применять специальные инструменты.
- Удалить сетчатый фильтр (поз. 2).
- Вынуть мембранную капсулу (поз. 4).
- Произвести очистку всех частей согласно вышеуказанным инструкциям.
- Монтаж производится в обратном порядке (см. пункт 7.4).
BR615:
- Ввиду установки посредством сварки данная модель демонтажу не подлежит.
Поэтому очистка производится путем продувки сжатым воздухом в обратном
направлении.
- В случае загрязнения сетчатого фильтра (поз. 2) очистку производят с входа в
канал.
7.2 Дренажный клапан (опция)
Внимание!
Наружу выходит горячая и находящаяся под давлением среда!
Соблюдайте пункт 2.2!

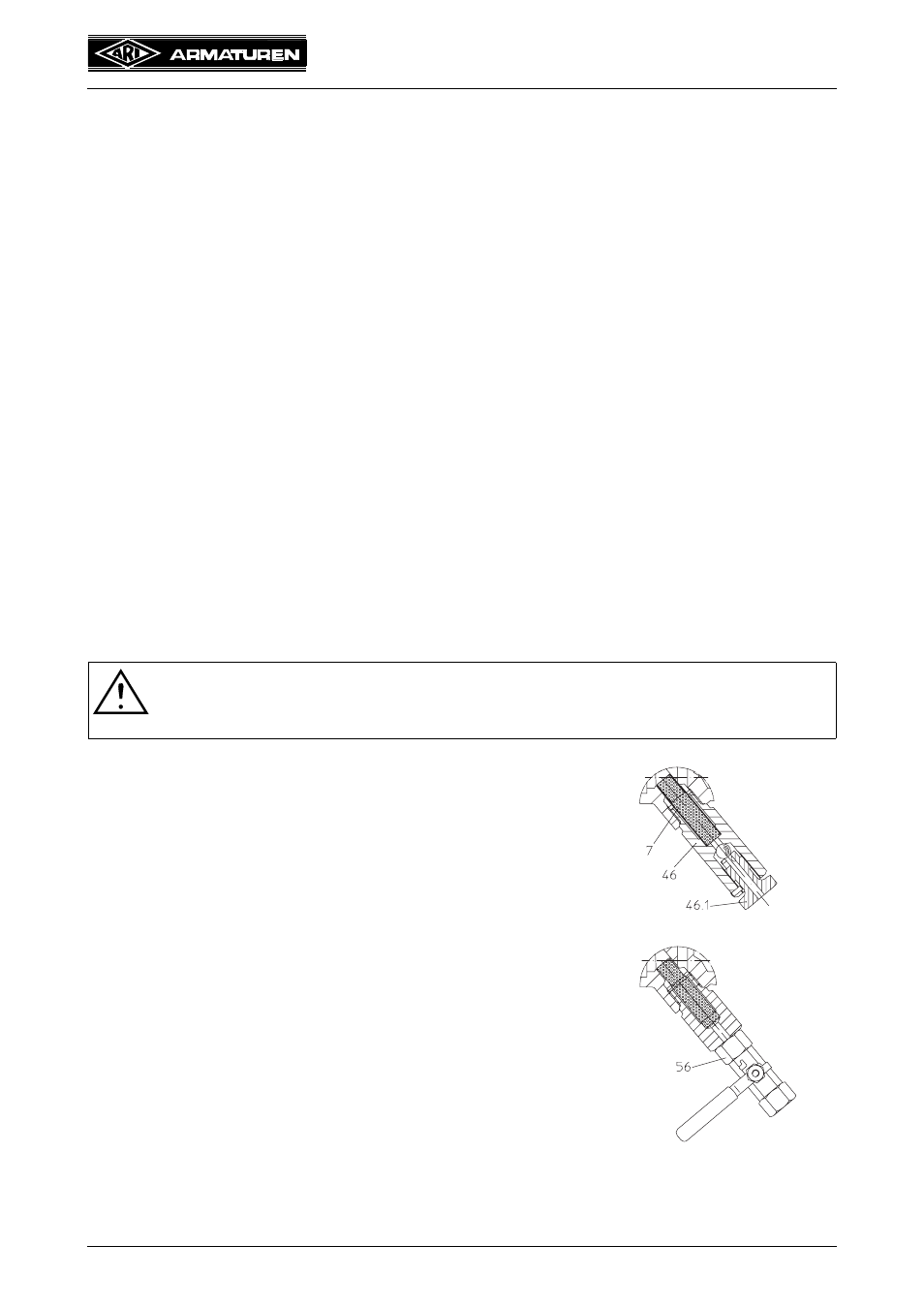

С помощью дренажного клапана (поз. 46), путем
открытия нажимного винта (поз. 46.1), можно удалять
грязь, скопившуюся во втулке сетчатого фильтра
(поз. 7).
При открытии придерживайте продувочный клапан
(поз. 46).
Кроме того, предусмотрена возможность удаления грязи
из фильтра через шаровой кран (поз. 56).
Выполняя вышеописанные работы, необходимо
соблюдать общие инструкции по технике безопасности,
при необходимости следует установить устройства,
предохраняющие от ожогов и ранений.
При монтажных и эксплуатационных работах
соблюдайте указания, приведенные в пункте 7.4.
Рис. 13
