Инструкция по монтажу и эксплуатации
FABA
®
-Plus / FABA
®
-Supra / FABA
®
-LA
5.2 Данные по монтажу арматуры с концами под приварку
Мы обращаем Ваше внимание на то, что сварка арматуры должна проводиться
квалифицированным персоналом при помощи надлежащих средств по правилам
техники. Ответственным является пользователь установки.
Данные о форме концов под приварку указаны в листе-каталоге.
Сварка арматуры производится в закрытом состоянии.
Процес сварки производится в закрытом состоянии клапана.
5.3 Данные по монтажу арматуры с разгрузочным затвором
Режим работы:
При вращении маховичка влево (против часовой стрелки) в закрытом положении
арматуры приподнимается затвор предварительного хода (№ 3.1), расположенный
на затворе (№ 3). Давление среды выравнивается. После того, как произошло
выравнивание давления до указанных в следующей таблице значений, вращением
маховичка можно открывать арматуру далее.
- Полное действие разгрузочного затвора проявляется только на замкнутом
отрезке трубопроводов.
- При сбросе среды в окружающую среду выравнивание давления под затвором
произойти не может.
- Если разгрузочный затвор не обеспечивает достаточное выравнивание давления,
необходимо иное конструктивное исполнение (например, обводная линия).
Внимание!
При превышении указанных в нижестоящей таблице перепадов давления
в закрытом положении запорную арматуру производства „ARI“
необходимо оснастить разгрузочным затвором.
Арматуру с разгрузочным затвором следует встраивать таким образом,
чтобы давление среды воздействовало на затвор (№ 3), а шпиндель
клапана был направлен вертикально вверх.

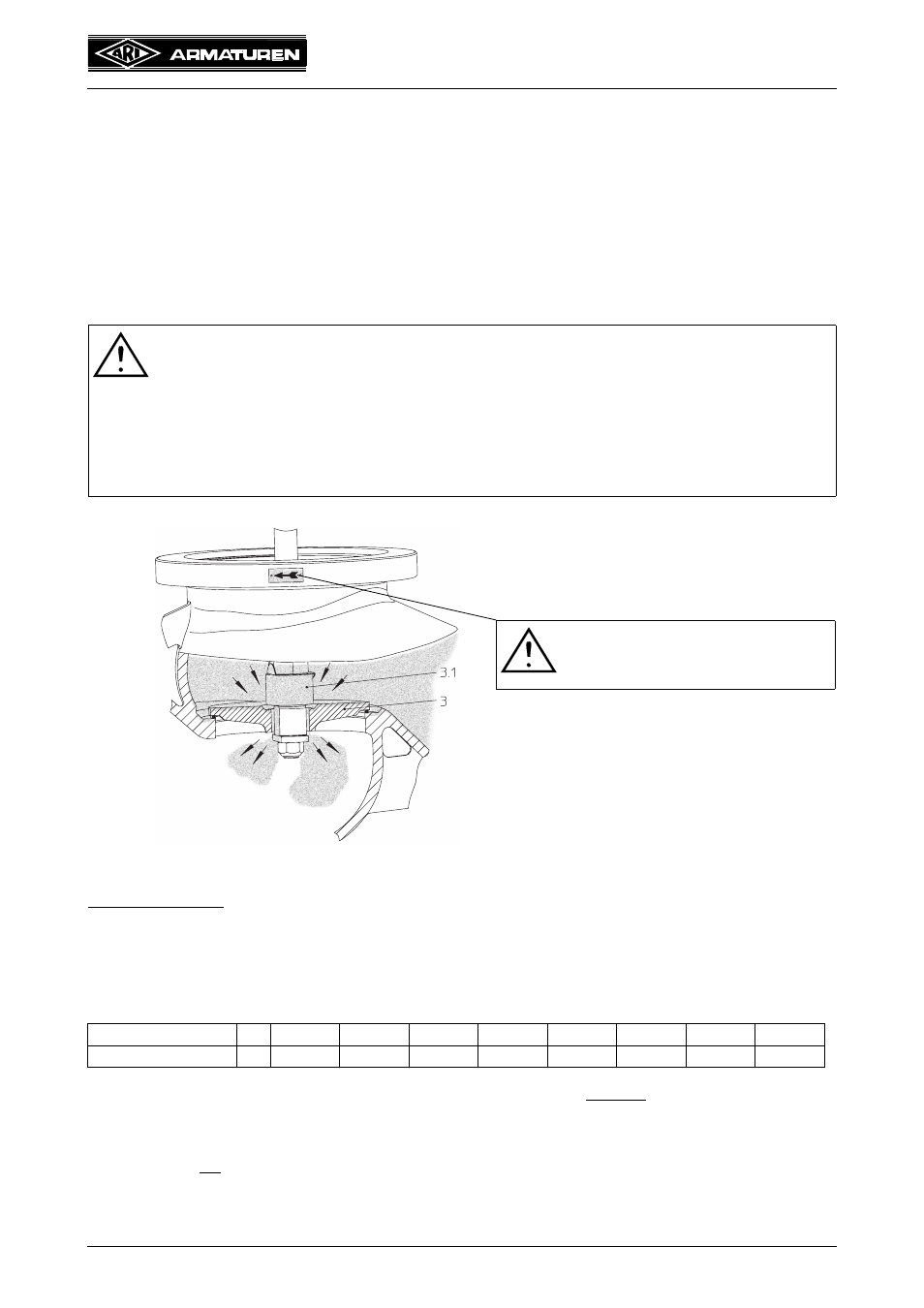

Рис. 9
Разгрузочный затвор Dу
125
150
200
250
300
350
400
500
Перепад давления
Dp 25 бар
21 бар
14 бар
9 бар
6 бар
4,5 бар
3,5 бар
1,5 бар
Внимание!
Учтите направление
движения потока.
