стр. 12
Rev. 0040103002 0410
Инструкция по монтажу и эксплуатации
FABA
®
-Plus / FABA
®
-Supra / FABA
®
-LA

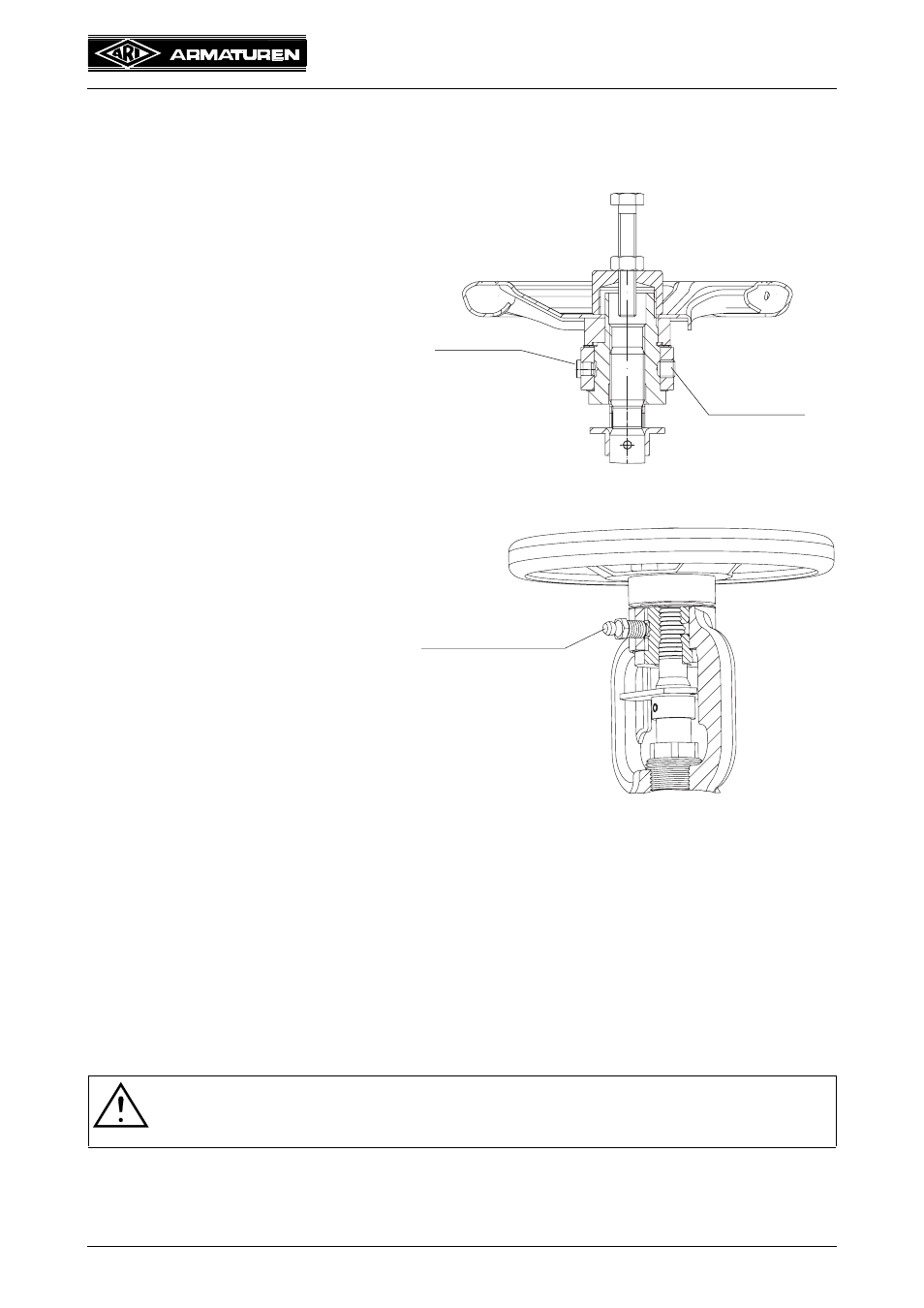

7.1 Действие смазочного ниппеля / фиксатора положения
8.0 Причины возникновения помех и возможности их
устранения
При нарушениях режима работы следует проконтролировать, проводились ли и
были ли завершены монтажные и установочные работы в соответствии с данной
инструкцией по монтажу и эксплуатации.
При возникновении помех, которые не могут быть устранены при помощи
последующей таблицы (см. пункт 9.0 „План обнаружения помех”), обратитесь к
поставщику или изготовителю.
FABA
®
-Plus /
FABA
®
-Supra
(с цельным штоком)
1. Смазывание
(Смазочный ниппель смазывать
согласно DIN3405 масленкой с
зауженным желобом.)
2. Фиксатор положения
(Фиксация маховика путем
вращения резьбового штифта
вправо шестигранным ключем.)
Bild 13
FABA
®
-LA
1. Смазка
(Смазочный ниппель ввинчен не
до упора, маховичок не зажат)
2. Установочный винт
(Фиксация маховичка при
вращении смазочного ниппеля
направо)
3. Смазка и фиксация
(Возможна смазка при
зафиксированном маховичке)
Рис. 14
Внимание!
- При поиске неисправностей соблюдайте предписания техники
безопасности.
Смазочный
Резьбовой
ниппель
штифт
Смазочный ниппель
Установочный винт
Стандартная конструкция:
Без смазочного ниппеля
Специальная конструкция:
(резьбовое отверстие закрыто
защитным колпачком)
