РАЗДЕЛ 3
УСТАНОВКА
Крепеж
Благодаря компактным размерам PTB210, все, что вам
необходимо сделать, это установить прибор и подсоединить
провода. Следуйте одному из перечисленных вариантов
установки.
- Снимите штуцер давления, и поместите барометр на желаемой
конструкции. Затем, зафиксируйте барометр при помощи
винтов, кольцеобразная прокладка уплотняет крепление (A).
- Зафиксируйте поставляемую крепежную пластину на
желаемой поверхности винтом, используя отверстие на
вертикальной части пластины. Затем прикрепите барометр на
пластине при помощи поставляемых винтов (B).
- PTB210
можно также разместить на стандартной перекладине
(DIN 35), используя крепежную пластину и скобу (B).
Прикрепите скобу и барометр к пластине винтами. Затем
закрепите скобу к подходящей перекладине.

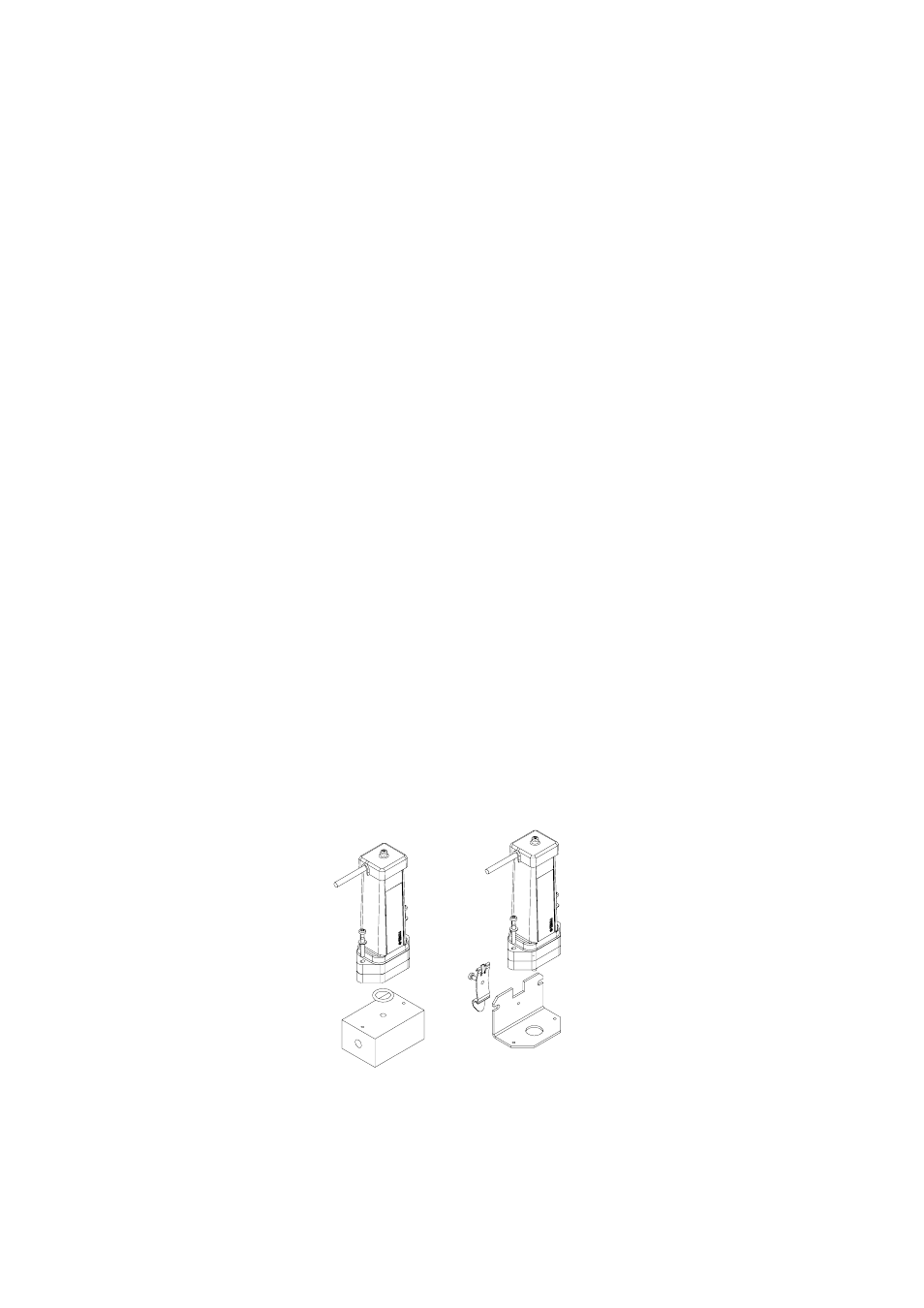

Рисунок 3
Различные варианты крепежа PTB210
A
B
