Инструкция по эксплуатации Vaisala PTB210 (analog)
Страница 8
РАЗДЕЛ
2 __________________________________________________________
ОПИСАНИЕ ПРОДУКТА
V
AISALA
__________________________________________________________________________ 3
Барометры PTB210 оснащены кремниевым емкостным датчиком
абсолютного давления BAROCAP
®
, разработанного Vaisala.
Датчик характеризуется незначительным гистерезисом,
отличными характеристиками сходимости, а также обладает
превосходной температурной и долговременной стабильностью.
Thin film metallization
Silicon
Vacuum gap
Silicon
Glass
Silicon diaphragm

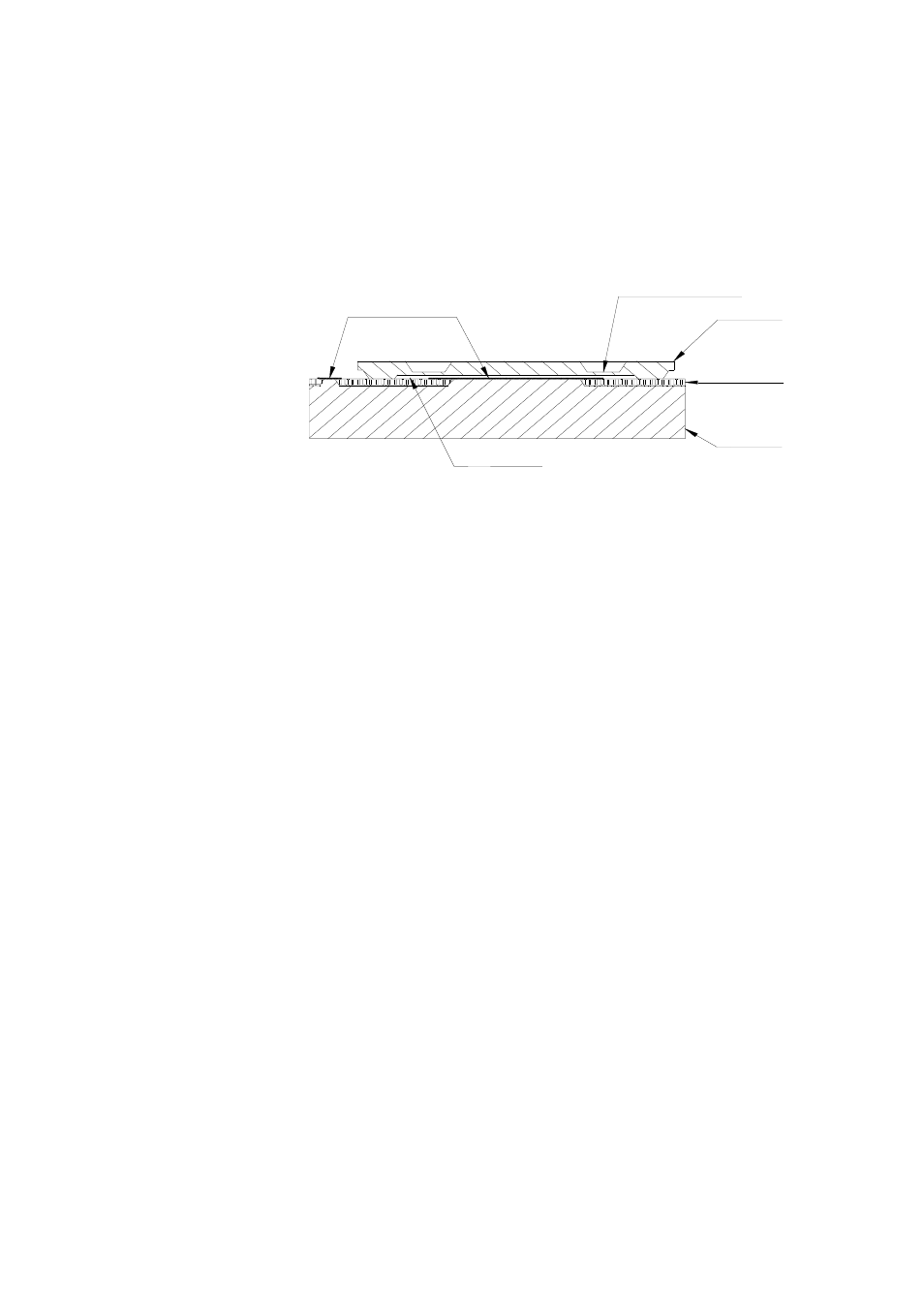

Рисунок 2
Датчик давления BAROCAP
®
Датчик давления BAROCAP
®
состоит из двух слоев
однокристального кремния, между которыми лежит слой стекла.
Более тонкий слой кремния создает интегрированную вакуумную
эталонную камеру, и формирует чувствительную к давлению
кремниевую диафрагму. Более толстый слой кремния является
твердой пластиной-основой датчика, и покрыт стеклянным
диэлектриком. Для формирования электрода емкости внутри
вакуумной эталонной камеры вложена тонкая металлизированная
пленка. Другим электродом является чувствительная к давлению
кремниевая диафрагма.
Коэффициенты термического расширения кремния и стекла,
используемых в датчике давления BAROCAP
®
, тщательно
подобраны друг к другу с целью минимизировать температурную
зависимость и максимально увеличить долговременную
стабильность. Датчик давления BAROCAP
®
предназначен для
достижения нулевой температурной зависимости при 1000 гПа, а
его долговременная стабильность максимально увеличена за счет
термического старения при повышенной температуре.
