40

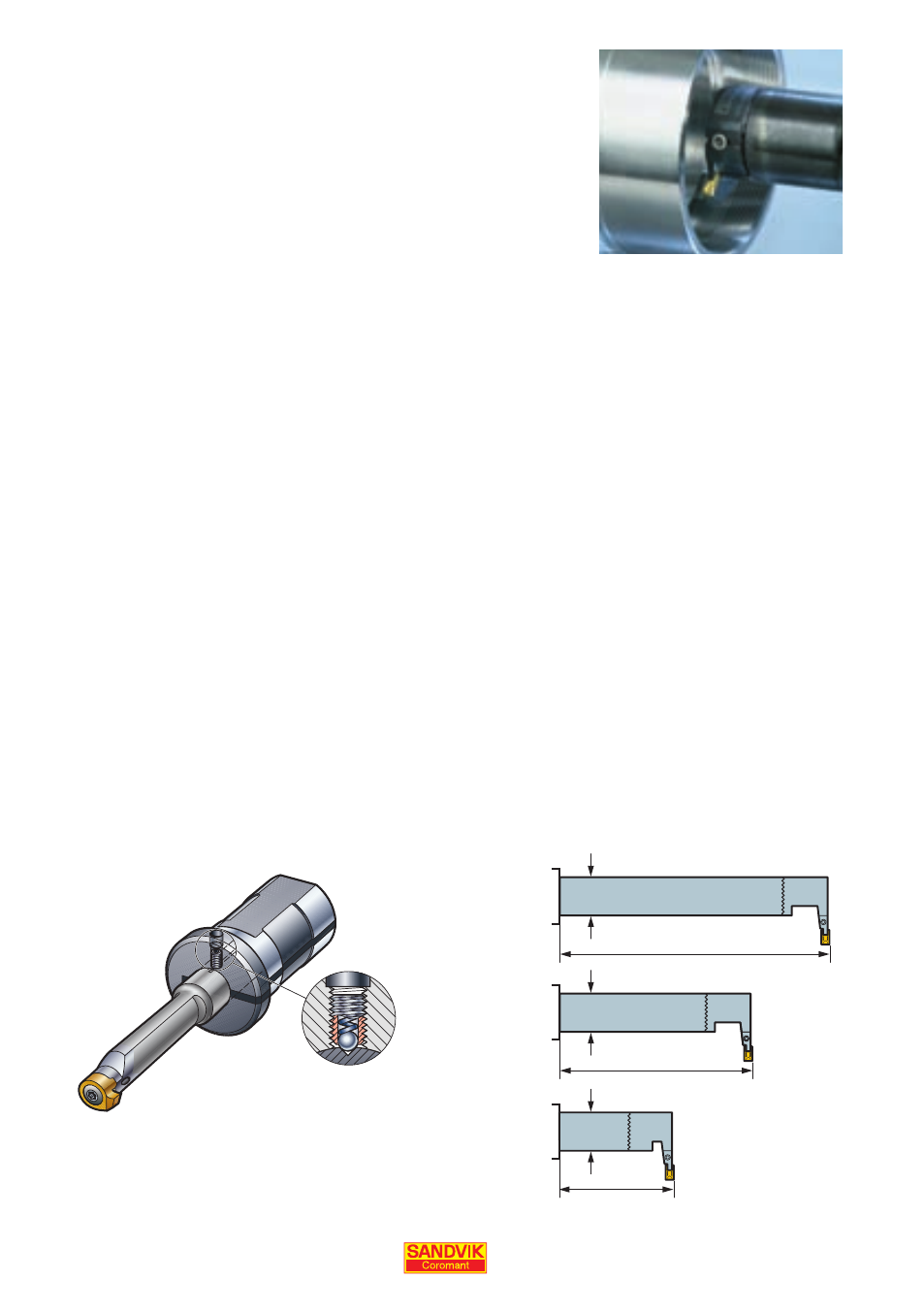

Обработка внутренних
канавок
Большое количество деталей имеют внутренние канавки, основная
часть которых расположенная близко ко входу в отверстие,
например, канавки под стопорные кольца. Большинство методов
обработки наружных канавок может быть применено и для
обработки внутренних, см. стр. 30.
Для внутренних операций могут использоваться пластины CoroCut
со специализированными геометриями GF, GM, TF и TM. Для небольших отверстий диаметром до
12 мм рекомендуются пластины Q-Cut 151.3 с геометрией 4G.
Инструмент CoroCut MB может быть использован как на стальных оправках, так и на твердосплавных,
повышающих стабильность при работе с большими вылетами. Также существуют высокоточные
пластины для обработки канавок шириной 0.7–3 мм.
Для очень маленьких отверстий диаметром до 4.2 мм используйте инструмент CoroTurn XS с
пластинами шириной 0.78–2 мм.
Как и при любой внутренней обработке при обработке внутренних канавок остро встает вопрос
эвакуации стружки из отверстия, особенно при обработке отверстий малого диаметра. Сначала стружка
должна быть удалена непосредственно из самой канавки, затем ее поток должен поменять направление
на 90°, обойти державку инструмента и только после этого окончательно покинуть отверстие.
Следовательно, для обеспечения удовлетворительного удаления стружки из отверстия необходимо
стремиться к максимально возможной разнице между диаметром обрабатываемого отверстия и
диаметром оправки, т.е. стараться выбрать более тонкую оправку. Но при этом всегда важно помнить
о риске возникновения вибраций при работе нежестким инструментом с большим вылетом. Ведь
во избежание этой проблемы выбор диаметра оправки должен склоняться в сторону максимально
возможного диаметра.
Подбор оптимального размера инструмента и его вылета с учетом вышеперечисленных факторов
является залогом успешного выполнения операций по обработке внутренних канавок.
Вылет инструмента не должен превышать 3 x D для стальных оправок и 5 x D для твердосплавных
расточных оправок. Антивибрационные расточные оправки позволяют вести работу с вылетом до 5 x
D, а усиленные антивибрационные оправки могут работать с вылетом до 7 x D.
Усиленные антивибрационные
твердосплавные оправки
dm
m
dm
m
dm
m
Антивибрационные
твердосплавные оправки
Стальные оправки
L < 7 x dm
m
L ≤ 5 x dmm
L ≤ 3 x dm
m
Используйте втулки EasyFix для обеспечения
надежной обработки без вибраций и точного
позиционирования режущей кромки.
