Прибор поставляется с правым двер-
ным упором. Если требуется навеска
дверцы с левой стороны, то дверной
упор необходимо поменять.
,
Рекомендуется поручить изме-
нение навески дверцы специалис-
ту.
В ином случае проводите эту
переналадку вдвоем! Это необхо-
димо, так как стеклянная дверца
очень тяжелая и может разбиться!
Перестановка ручки:

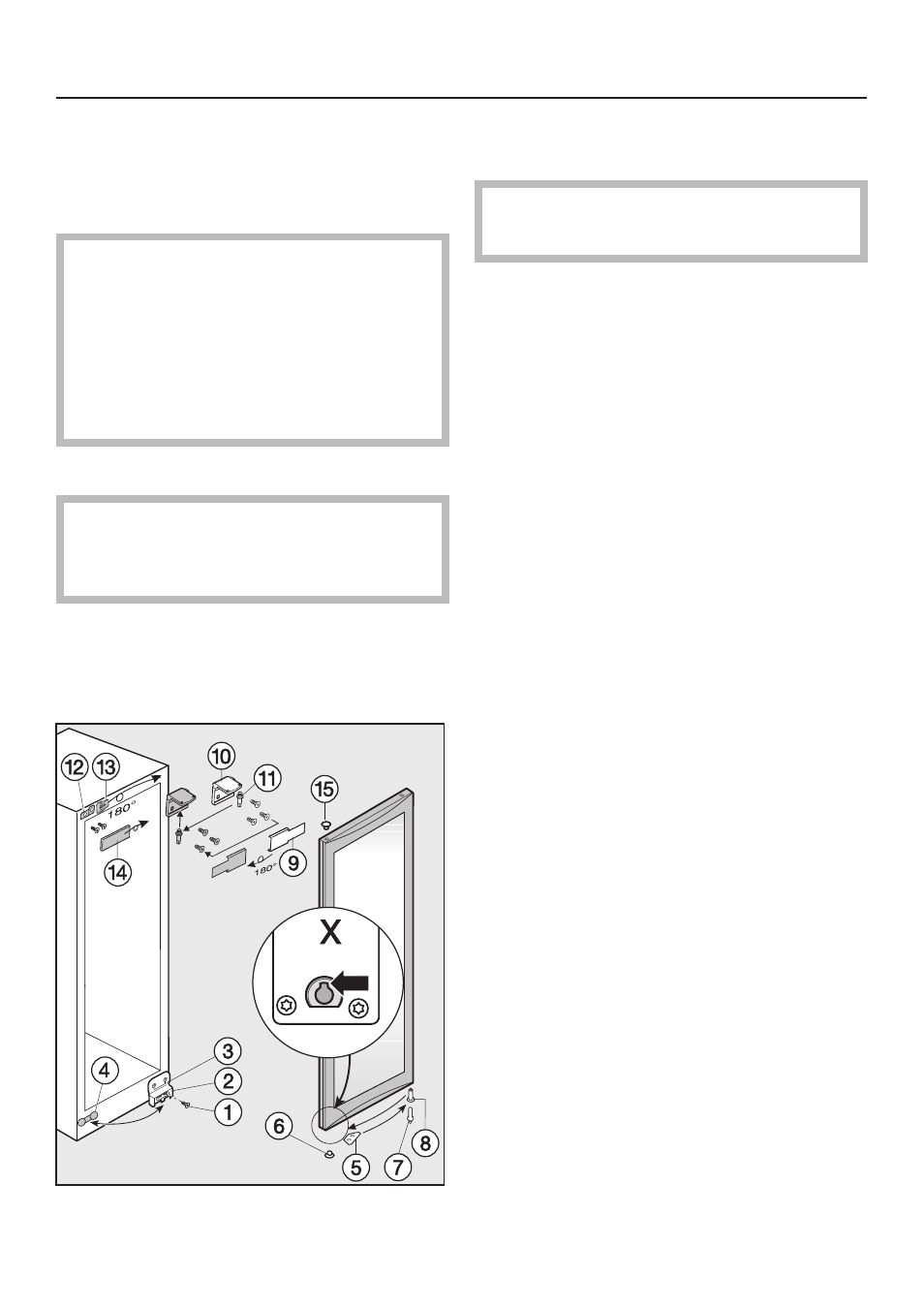

Ha следующем рисунке дверца изо-
бражена незакрытой, чтобы лучше
показать ход работ.
^ Закройте дверцу.
^ При необходимости откройте замок
в дверце прибора.
^ Выверните шуруп a из нижнего
уголка подшипника b.
Осторожно!
Дверца прибора очень тяжелая!
^ Приподнимите дверцу, наклоните ее
наружу и осторожно снимите.
^ Отверните нижний уголок подшип-
ника c и переставьте уголок b и
деталь облицовки d.
Нижняя сторона дверцы:
^ Отвинтите ограничитель открыва-
ния дверцы e и поставьте его на
другую сторону.
^ Удалите колпачок f и вытяните
внизу ось подшипника g и втулку
h из дверцы.
^ Сначала вставьте на противополож-
ной стороне втулку h, а затем ось
подшипника g. При этом просле-
дите за положением выемки у
втулки (деталь x).
^ В заключение поверните ось под-
шипника g на 90 °, чтобы она
заняла прочное положение во втул-
ке h.
^ Снимите с верхней стороны прибо-
ра деталь облицовки i и выверни-
те уголок подшипника j.
^ Вставьте ось подшипника k во вто-
рое отверстие уголка j.
