Liebherr CUN 3021 - Инструкция (Страница 7)

25
RUS

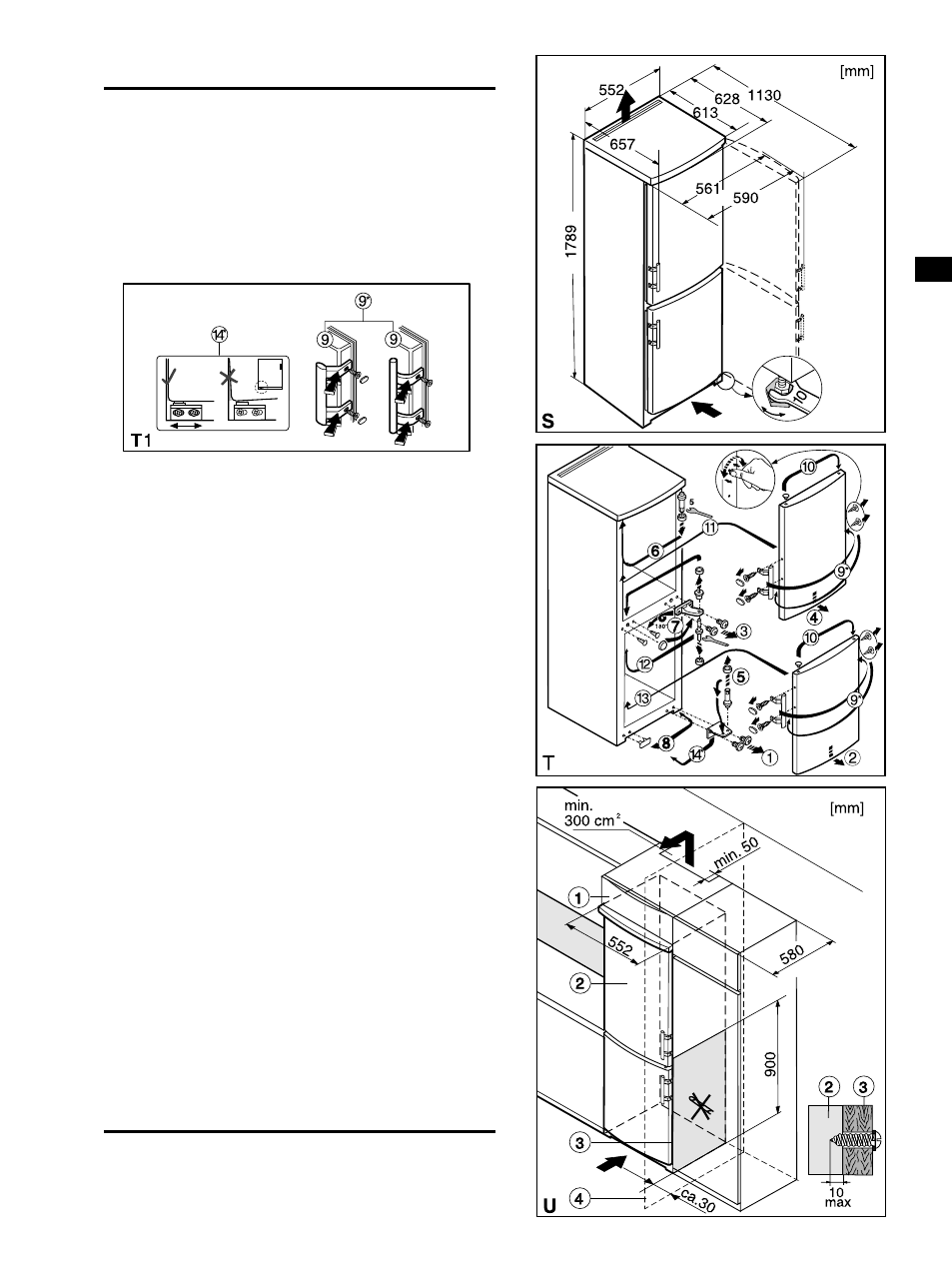

Внешние размеры прибора указаны на рис. S.
Не устанавливать прибор бок о бок с другим холодильным агрегатом. Важно
избежать появления конденсата
и возникающих неисправностей.
Замена дверного упора
Рис. T/T1: При необходимости, можно поизвести перенавеску дверцы.
В этом случае действуйте согласно разд.T/T1 в порядке изложения
позиций.
Вставка в кухонную секцию
Рис. U: Прибор может быть встроен в кухонную секцию. Для оптимального
расположения в зависимости от высоты секции можно поместить на
прибором 1 наса насадочный шкаф.
Для обеспечения необходимой вентиляции на задней стороне шкафа по
всей ширине должен находиться вентиляционный канал с минимальной
глубиной 50 мм.
Диаметр отверстия для удаления воздуха под пространством перекрытия
должен составлять минимум 300 cм 2 . Как правило, чем больше диаметр, тем
выше экономия энергии во время работе прибора.
W
При установке прибора у стены 4 необходимо соблюдать минимальное
растояние 30 мм между прибором со стороны шарниров и стеной.
W
Если Вы закрепляете Ваш прибор у граничащей кухонной мебели или
хотите приделать дистанционную часть между прибором и стеной, Вам
следует принять во внимание следующее:
- Убедиться в нормальной работе обеих дверей.
- Не сверлить внутри примыкающих поверхностей, рис.U; важно,
поскольку могут быть повреждены пенообразные части!
- Прикрепить прибор к кухонной мебели с помощью жестяных винтов.
Максимальная глубина ввинчивания 10 мм!
1 Насадочный шкаф 2 Холодильноморозильный
прибор
3 Стенка мебели 4 Стена
Изготовитель постоянно работает над совершенствованием всех типов и
моделей. Поэтому просим Вас принять к сведению возможные изменения в
форме, оборудовании и технической части.
Указания по установке и монтажу в
кухонную секцию
