7
О
БЩЕЕ
У
СТАНОВКА
О
БЩЕЕ
У
СТАНОВКА
А
ППАРАТУРА
ДИСПЛЕЯ

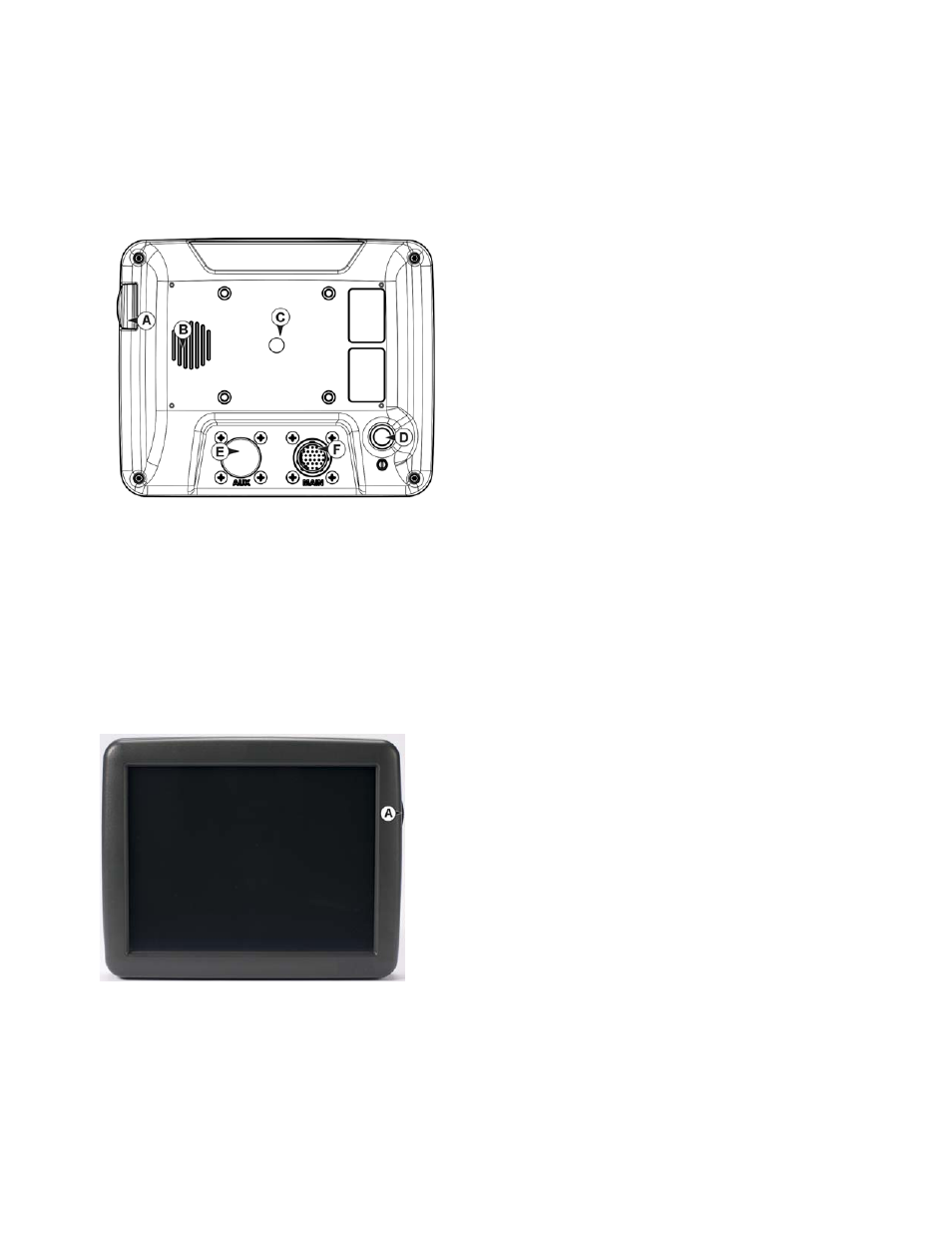

• (A) Разъем для USB-носителя
Используется для передачи данных в дисплей и из него.
• (B) Динамик
Встроенный динамик используется для звуковых
предупреждений. Громкость можно отрегулировать при
помощи программы настройки дисплея.
• (С) Крепление RAM
• (D) Выключатель питания/сброса
Выключатель питания/сброса служит для включения и
выключения дисплея, когда система подключена к
постоянному источнику питания. Если дисплей
перестанет реагировать, удерживайте выключатель
нажатым в течение пяти секунд для перезапуска системы. Используйте этот способ только в
крайнем случае, так как при неправильном завершении работы может наблюдаться потеря данных.
• (E) 28-контактный вспомогательный разъем
Используется для получения данных с камеры.
• (F) 28-контактный штепсельный разъем
28-контактный круглый разъем включает CAN, последовательный порт RS-232, питание и
заземление системы. Он совместим с другими дисплеями Ag Leader. Ethernet для систем
автоматизированного вождения ParaDyme и GeoSteer включен в соединение.
• (A) Разъем для USB-носителя
• Используется для передачи данных в дисплей и из него.
И
НСТРУКЦИИ
ПО
УСТАНОВКЕ
Вся необходимая для установки аппаратура и комплекты монтажных инструментов входят в
комплект поставки вместе с инструкцией к соответствующему комплекту. Инструкции включают
подробное описание установки, монтажа проводки и конфигурации дисплея.
