188 версия программы 5.2
• Смещение сигнала нулевого расхода
Представляет максимальный рабочий цикл, при котором регулирующий клапан не производит
гидравлический поток из клапана ШИМ. Слишком большое значение смещения сигнала нулевого
расхода может быть причиной неточного контроля продукта в небольших количествах.
Рекомендуемые настройки см. в информации изготовителя клапана ШИМ.
• ШИМ в режиме ожидания
Это пользовательская настройка, определяющая, процент рабочего цикла, использующийся
системой, когда все штанги выключены. Эта настройка должна превышать "Смещение сигнала
нулевого расхода".
Примечание. Текущий рабочий цикл PWM можно просмотреть в окне "Диагностика жидкостей".
Для получения дополнительной информации см.
Диагностика внесения жидкостей" на
странице 197
Настройки клапана управления - с сервоприводом, откалиброванный
противопоток и клапан Ramsey
• Отклик клапана 1
Определяет скорость сервоклапана, когда
ошибка управления продуктом превышает
пороговое значение отклика. Значение этой
настройки по умолчанию равно 100%.
Уменьшение значения вызовет замедление
хода сервоклапана. Отклик клапана 1
представляет собой высокую скорость
сервоклапана.
• Отклик клапана 2
Определяет скорость сервоклапана, когда
ошибка управления продуктом ниже
порогового значение отклика. Значение этой
настройки по умолчанию равно 24%.
Уменьшение значения вызовет замедление хода сервоклапана. Отклик клапана 2 представляет
собой низкую скорость сервоклапана.
• Пороговое значение отклика
Определяет, где система управления переключается между использованием настройки скорости
"Отклик клапана 1" и "Отклик клапана 2". Значение по умолчанию равно 3. Оставив все остальные
установки управления клапаном на значении по умолчанию и выполнив небольшую регулировку
настоящей установки – это обычно все, что требуется для точной регулировки рабочих
характеристик системы.
- Уменьшение этого значения вызовет ускорение отклика сервоклапана.
- Увеличение этого значения вызовет замедление отклика сервоклапана.
Калибровать давление
11 л/мин

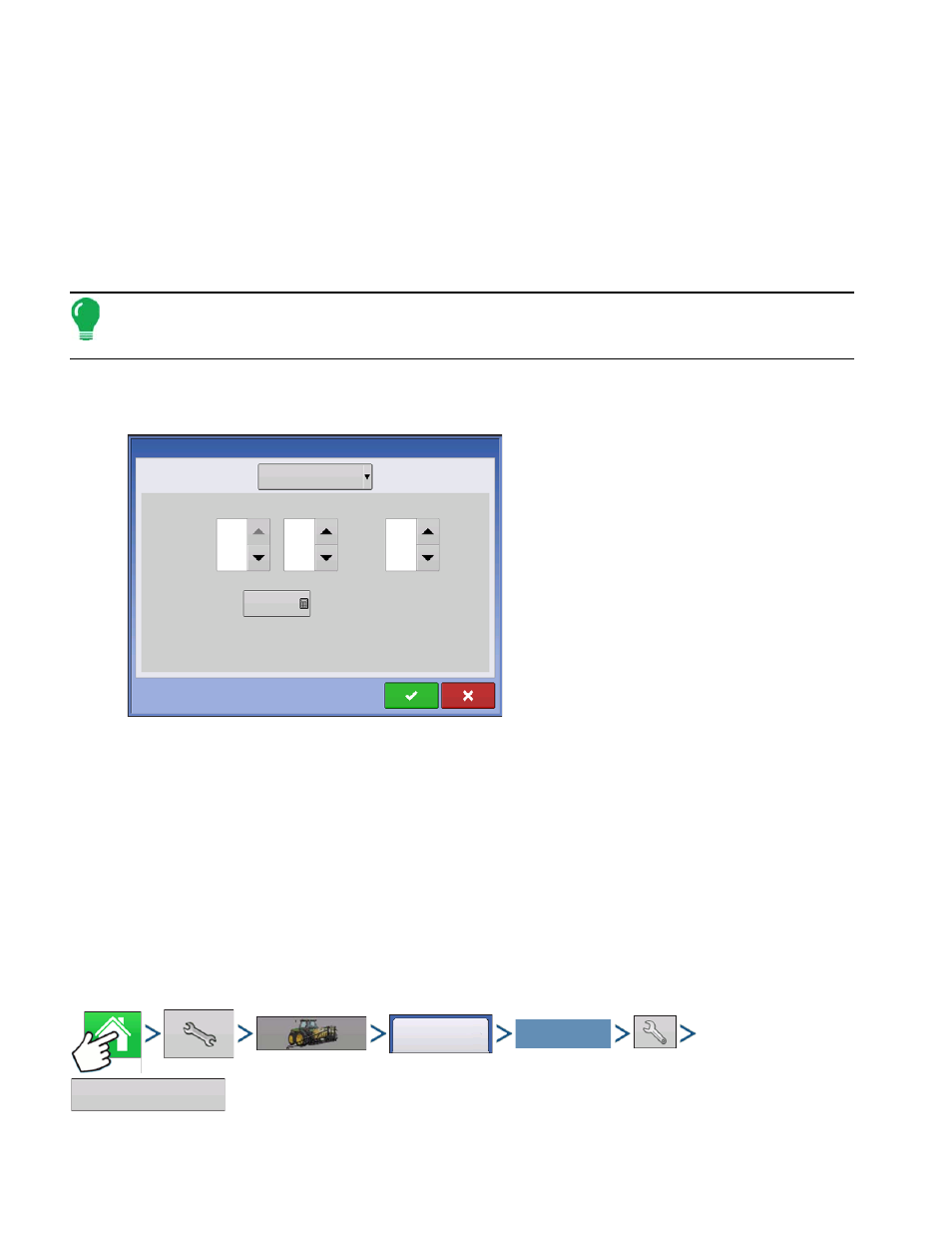

Настройки клапана управления
Клапан управления: Сервопривод в линии
Отклик
клапана 1
Отклик
клапана 2
Пороговое значение отклика
100 24
Допустимая
погрешность
2 %
Конфигурация
Выберите свою
конфигурацию
Калибровать давление
