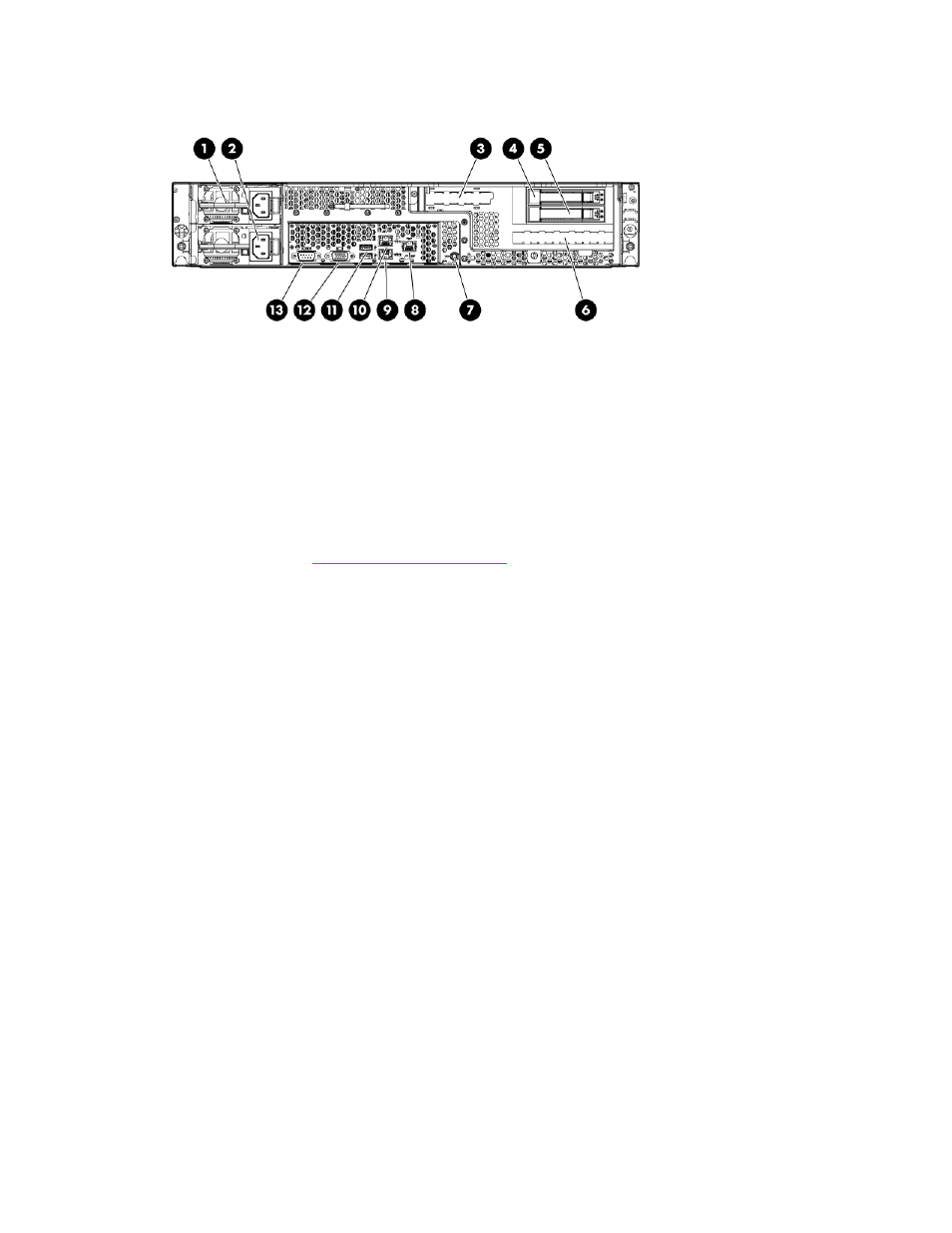

Рисунок 11. Компоненты задней панели HP X1600 G2
Некоторые модели системы сетевого хранения данных X1600 G2 содержат два компактных (SFF)
жестких диска горячего подключения 2,5" SAS/SATA в задней части устройства, настроенных для
операционной системы. Это позволяет использовать до 12 жестких дисков в передней части
устройства для хранения данных. Другие модели систем сетевого хранения данных HP X1600 G2
не содержат жестких дисков горячего подключения в задней части. Дополнительные сведения см.
в документе QuickSpecs (Краткие характеристики) для систем сетевого хранения HP X1600 G2.
Перейдите на веб-сайт
http://www.hp.com/go/nas , щелкните X1000 G2 Network Storage Systems
(Системы сетевого хранения X1000 G2), выберите модель сервера хранения данных и щелкните
QuickSpecs (Краткие характеристики).
1. Резервные блоки питания горячего подключения
2. Разъем блока питания
3. Низкопрофильное гнездо PCIe (открыто гнездо x16)
4. Жесткий диск горячего подключения 2,5" SFF SAS/SATA
5. Жесткий диск горячего подключения 2,5" SFF SAS/SATA
6. Полноразмерное гнездо PCIe x8 (занято контроллером Smart Array P212)
7. Индикаторная кнопка UID
8. Порт управления iLO 2
9. Порт ЛВС
10. Порт ЛВС
11. 2 (два) задних порта USB 2.0
12. Порт VGA
13. Последовательный порт
Компоненты оборудования системы сетевого хранения данных
X1800 G2 компании HP
На следующих рисунках показаны компоненты и индикаторы, расположенные на лицевой и задней
панелях системы сетевого хранения данных X1800 G2.
