Примітка – Инструкция по эксплуатации LG 60PN650T
Страница 96
12
УКР
УКР
АЇНСЬКА
ВСТАНОВЛЕННЯ ТА ПІДГОТОВКА
ПРИМІТКА
y
y
Для оптимального з’єднання кабелі HDMI і при-
строї USB повинні мати роз’єми зовнішньою тов-
щиною 10 мм і шириною 18 мм. Використовуйте
кабель-подовжувач, що підтримує USB 2.0, якщо
USB-кабель або USB-накопичувач не підходять
для USB-порту телевізора.
*A
10 мм
*B
18 мм
y
y
Комплектація виробу може дещо відрізнятися залежно від моделі.
y
y
Характеристики виробу або зміст цього посібника можуть бути змінені без попередження у
зв’язку із вдосконаленням функціональності виробу.

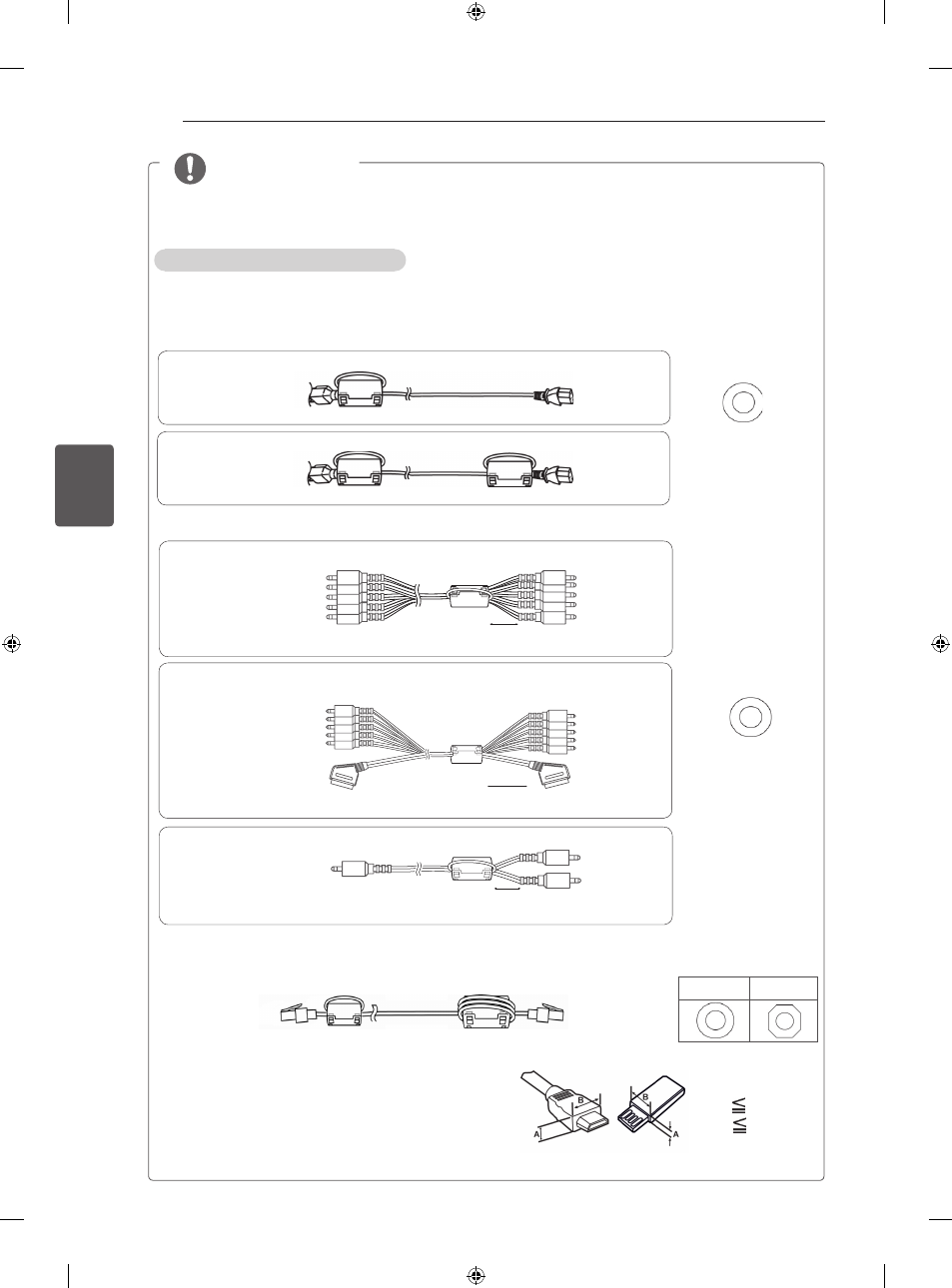

Використання феритового осердя
1 Феритове осердя можна використовувати для зменшення інтерференції електромагнітних
хвиль у кабелі живлення. Один раз намотайте кабель живлення на феритове осердя.
2 Феритове осердя можна використовувати для зменшення інтерференції електромагнітних хвиль у
кабелі. Розташуйте феритове осердя поблизу телевізора.
[Поперечний переріз
феритового осердя]
(чорне)
[Поперечний переріз
феритового осердя]
(чорне)
- Якщо в комплекті два феритові осердя, дотримуйтеся вказівок на малюнках 1-1 і 2.
- Якщо в комплекті три феритові осердя, дотримуйтеся вказівок на малюнках 1-2 і 2.
- Якщо виріб має мережевий порт, виконайте також вказівки на малюнку 3.
3 Феритове осердя можна використовувати для зменшення інтерференції електромагнітних
хвиль у мережевому кабелі. Обмотайте мережевий кабель один раз навколо феритового осер-
дя В і тричі – навколо осердя A.
Розташуйте феритові осердя якомога ближче до телевізора та
зовнішнього пристрою.
A
(сіре)
B
(сіре)
[Поперечний переріз
феритового осердя]
[до телеві-
зора]
[до зовнішнього
пристрою]
B
A
[Малюнок 3]
[до зовнішнього при-
строю]
[Малюнок 2-1]
[до телеві-
зора]
10 мм(+ / - 5 мм)
Один раз обмотайте компонентний кабель Y, Pb, Pr, L, R навколо феритового
осердя.
[до зовнішнього при-
строю]
[Малюнок 2-2]
[до телеві-
зора]
10 мм(+ / - 5 мм)
Зберіть і закріпіть компонентний Y, Pb, Pr, L, R та scart кабель разом за
допомогою Феритове осердя.
[до зовнішнього при-
строю]
[Малюнок 2-3]
[до телеві-
зора]
10 мм(+ / - 5 мм)
Один раз
намотайте аудіокабель комп’ютера на феритове осердя.
[
Малюнок
1-1]
[до настінної розетки]
[до телевізо-
ра]
[до настінної розетки]
[до телевізо-
ра]
[
Малюнок
1-2]
Розташуйте феритові осердя поблизу телевізора і розетки.
Розташуйте феритові осердя поблизу розетки.
