12
RUS
РУССКИЙ
СБОРКА И ПОДГОТОВКА К РАБОТЕ
Один раз намотайте компонентный кабель Y, Pb, Pr, L, R на ферритовый
сердечник.
10 мм(+ / - 5 мм)
[с внешним
устройством]
[Рис. 2-2]
[с телевизором]
Соберите и свяжите компонентный кабель Y, Pb, Pr, L, R и Scart кабеля
ферритовый сердечник.
[с внешним
устройством]
[Рис. 2-3]
Один раз намотайте аудиокабель ПК на ферритовый сердечник.
[с телевизором]
[с внешним
устройством]
[Рис. 2-1]
[с телевизором]
y y Для оптимального соединения кабели HDMI и
USB-устройства должны иметь кайму толщиной
не более 10 мм и шириной не более 18 мм.
Используйте удлинитель с поддержкой USB 2.0,
если кабель USB или флэш-накопитель USB не
входит в порт USB на вашем телевизоре.
*A 10 мм
*B 18 мм
y y Комплектация вашего продукта может отличаться в зависимости от модели.
y y Спецификации продуктов или содержание данного руководства может изменяться без
предварительного уведомления ввиду модернизации функций продукта.

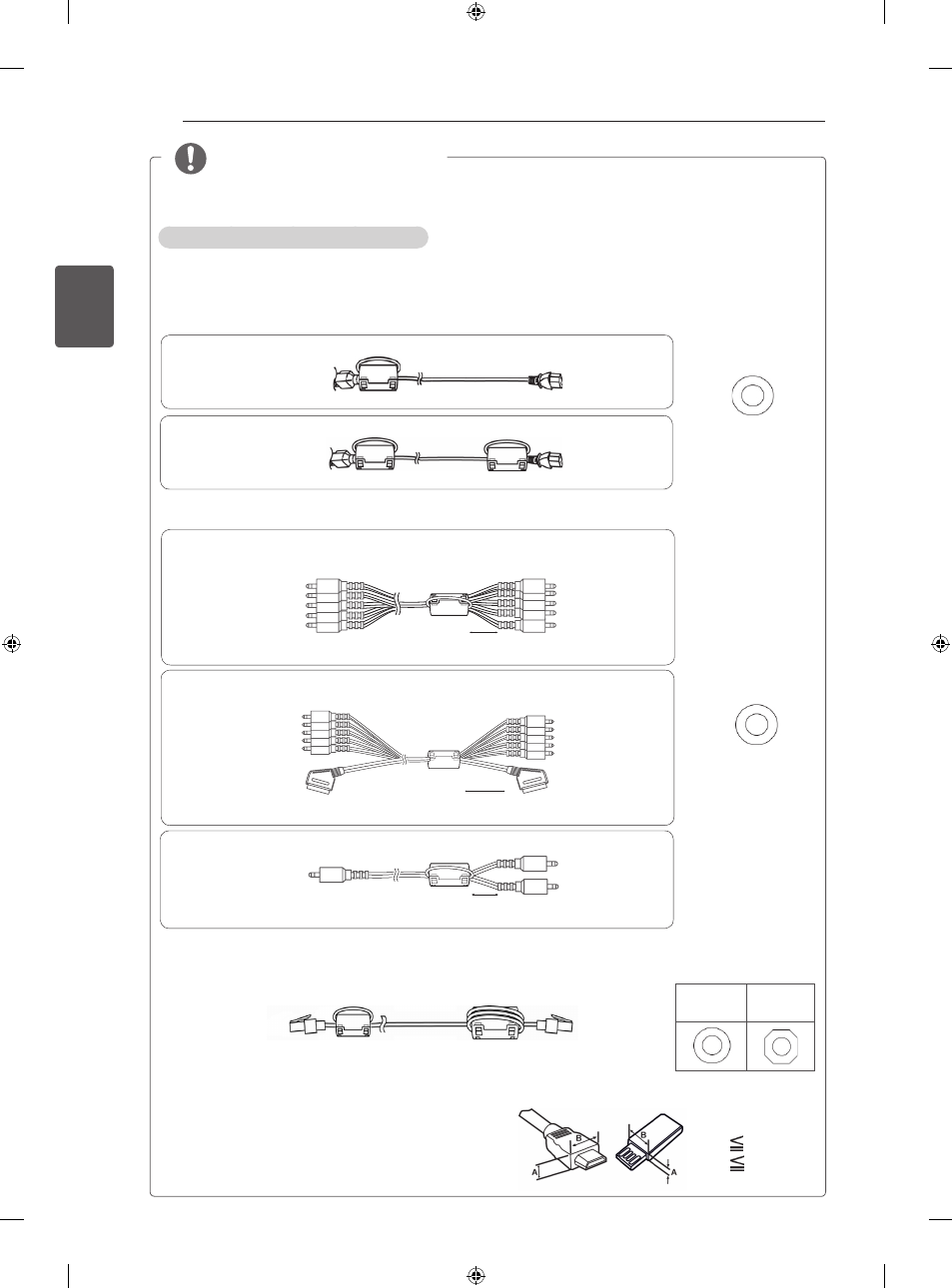

Использование ферритового кольца
1 Ферритовый сердечник используется для снижения электромагнитных помех в кабеле питания.
Один раз намотайте кабель питания на ферритовый сердечник.
2 Используйте ферритовый сердечник для снижения электромагнитных помех в кабеле. Поместите
ферритовый сердечник рядом с телевизором.
[Вид ферритового
сердечника в разрезе]
(Черный)
- При наличии двух ферритовых сердечников выполните действия, как показано на рис. 1-1 и рис. 2.
- При наличии трех ферритовых сердечников выполните действия, как показано на рис. 1-2 и рис. 2.
- При наличии порта ЛВС см. изображение 3.
3 Используйте ферритовый сердечник для снижения электромагнитных помех в кабеле ЛВС.
Обмотайте кабель ЛВС один раз вокруг ферритового сердечника B и три раза — вокруг ферритового
сердечника A. Разместите ферритовый сердечник вблизи телевизора и внешнего устройства.
[Вид ферритового
сердечника в разрезе]
A
(Серы й)
B
(Серый)
[с телевизором]
[с внешним
устройством]
B A
[Рис. 3]
10 мм(+ / - 5 мм)
10 мм(+ / - 5 мм)
ПРИМЕЧАНИЕ
(Черный)
[Вид ферритового
сердечника в разрезе]
[ Рис. 1-1]
[ Рис. 1-2]
Поместите ферритовый сердечник рядом с телевизором и штепсельной вилкой.
Поместите фкрритовый сердечник рядом со штепсельной вилкой.
[со штепсельной вилкой]
[со штепсельной вилкой]
[с телевизором]
[с телевизором]
