Общая информация
- Органы управления и индикаторы -
Органы управления и индикаторы (продолжение)

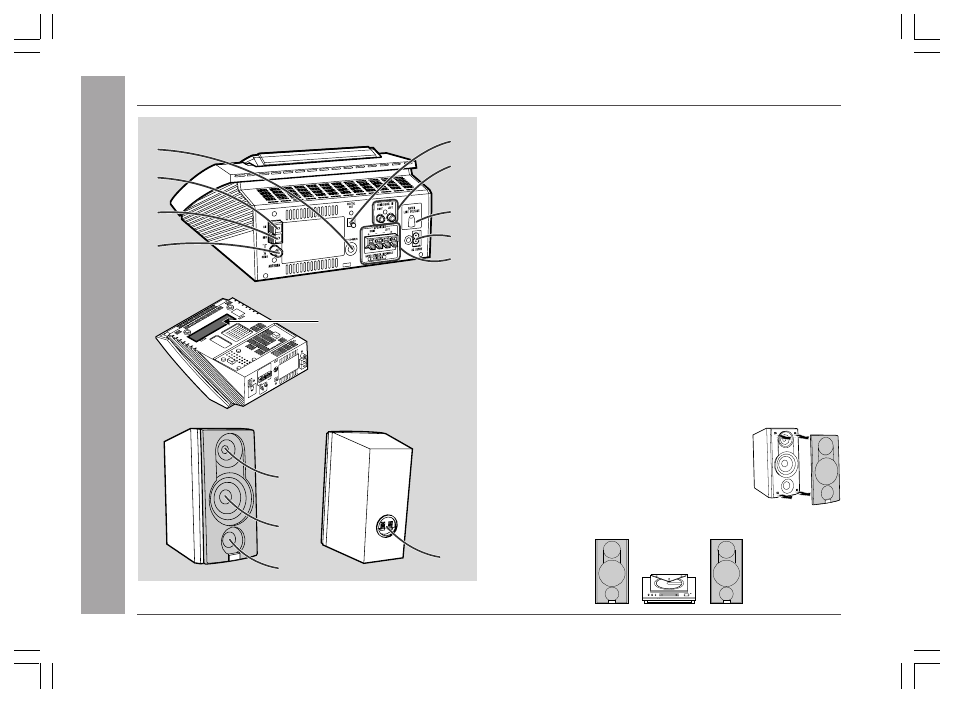

■ Задняя панель
Страница для справок
1. Гнездо для подключения головных телефонов ........... 24
2. Клемма антенны АМ .......................................................... 7, 8
3. Клемма заземления антенны .......................................... 7, 8
4. Гнездо для подключения антенны ЧМ 75 Ом .............. 7, 8
5. Гнездо цифрового выхода проигрывателя
компакт-диска ...................................................................... 24
6. Входные гнезда для подключения видеоаппаратуры/
вспомогательного оборудования (аудиосигнала) ........ 24
7. Селектор напряжения переменного тока ..................... 7, 9
8. Гнездо для подключения питания
переменного тока .............................................................. 7, 9
9. Клеммы для подключения акустической системы ... 7, 8
■ Акустическая система
1. Громкоговоритель верхних частот
2. Громкоговоритель нижних частот
3. Канал отражателя для нижних частот
4. Клеммы акустической системы
Сетки акустической системы можно снять:
Убедитесь в том, что никакие предметы не
контактируют с мембранами
громкоговорителей, когда Вы снимаете сетки
акустической системы.
Размещение акустической системы:
Нет никакого отличия между правой и левой
акустическими системами.
Левая акустическая
система
Правая акустическая
система
Фирменная табличка
расположена с нижней
стороны.
