8

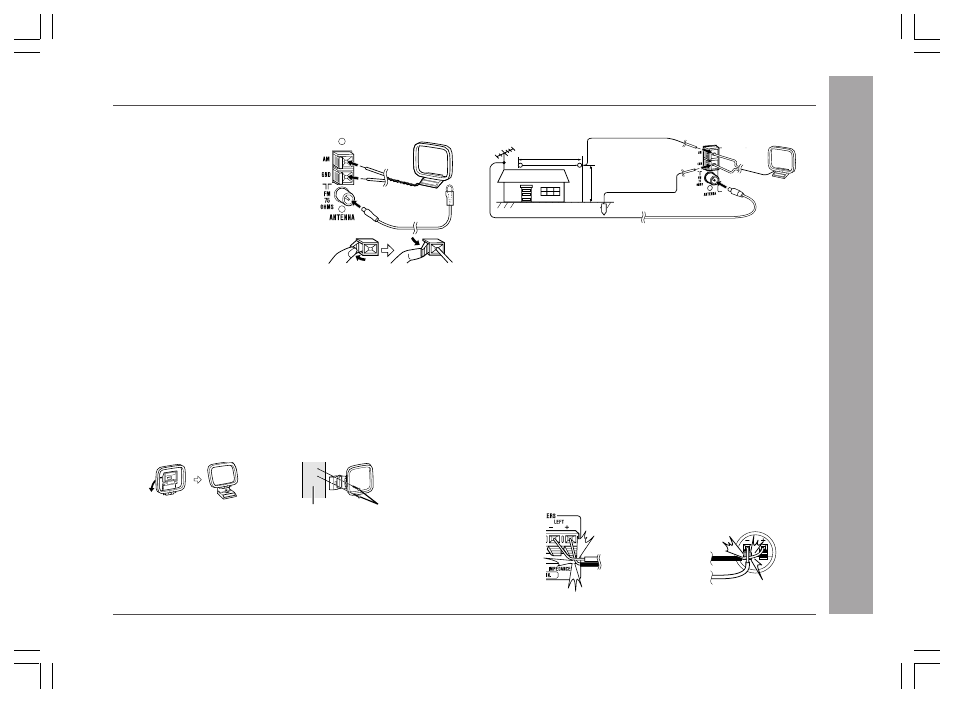

■ Подсоединение антенны
Прилагаемая антенна ЧМ:
Подсоедините провод антенны ЧМ к
гнезду FM 75 OHMS и найдите
положение провода,
обеспечивающее наивысший уровень
принимаемого сигнала.
Прилагаемая рамочная антенна АМ:
Подсоедините провод рамочной
антенны АМ к клеммам AM и GND.
Найдите положение оптимального приема рамочной антенны
АМ. Установите рамочную антенну АМ на полке и т.п. или
прикрепите ее к стойке или к стене винтами (не прилагаются).
Примечания:
• Размещение антенны на аппарате или вблизи провода
питания переменного тока может вызывать помехи. Для
наилучшего приема размещайте антенну подальше от
аппарата.
• Если статический шум слышен даже после регулировки
положения рамочной антенны АМ, попробуйте поменять
местами соединения проводов.
Установка рамочной антенны АМ:
< Сборка >
< Прикрепление к стене >
Внешняя антенна ЧМ или АМ:
Используйте внешнюю антенну ЧМ или АМ в случае
необходимости более качественного приема. При этом
проконсультируйтесь с Вашим дилером.
Примечания:
• При использовании внешней антенны ЧМ отсоедините
прилагаемый провод антенны ЧМ от гнезда FM 75 OHMS.
• При использовании внешней антенны АМ убедитесь в том,
что провод рамочной антенны АМ подсоединен.
■ Подсоединение акустической системы
Подсоедините провод с белой полосой к отрицательной
клемме (–), а черный провод к положительной клемме (+).
Предупреждение:
• Подсоедините провода акустической системы сначала к
акустическим системам, а затем к аппарату.
• Используйте акустические системы с полным
сопротивлением 6 Ом или более, поскольку более низкое
полное сопротивление может повредить аппарат.
• Не путайте правый и левый каналы. Правая акустическая
система находится с правой стороны, когда Вы обращены к
аппарату.
• Не допускайте соприкосновения оголенных проводов
акустической системы.
Стена
Винты
(не прилагаются)
Подготовка к использованию
- Подсоединение системы -
Неправильно
Неправильно
Внешняя
антенна ЧМ
15 м
Внешняя
антенна АМ
7,5 м
Рамочная
антенна АМ
Штырь заземления
