Страница 14

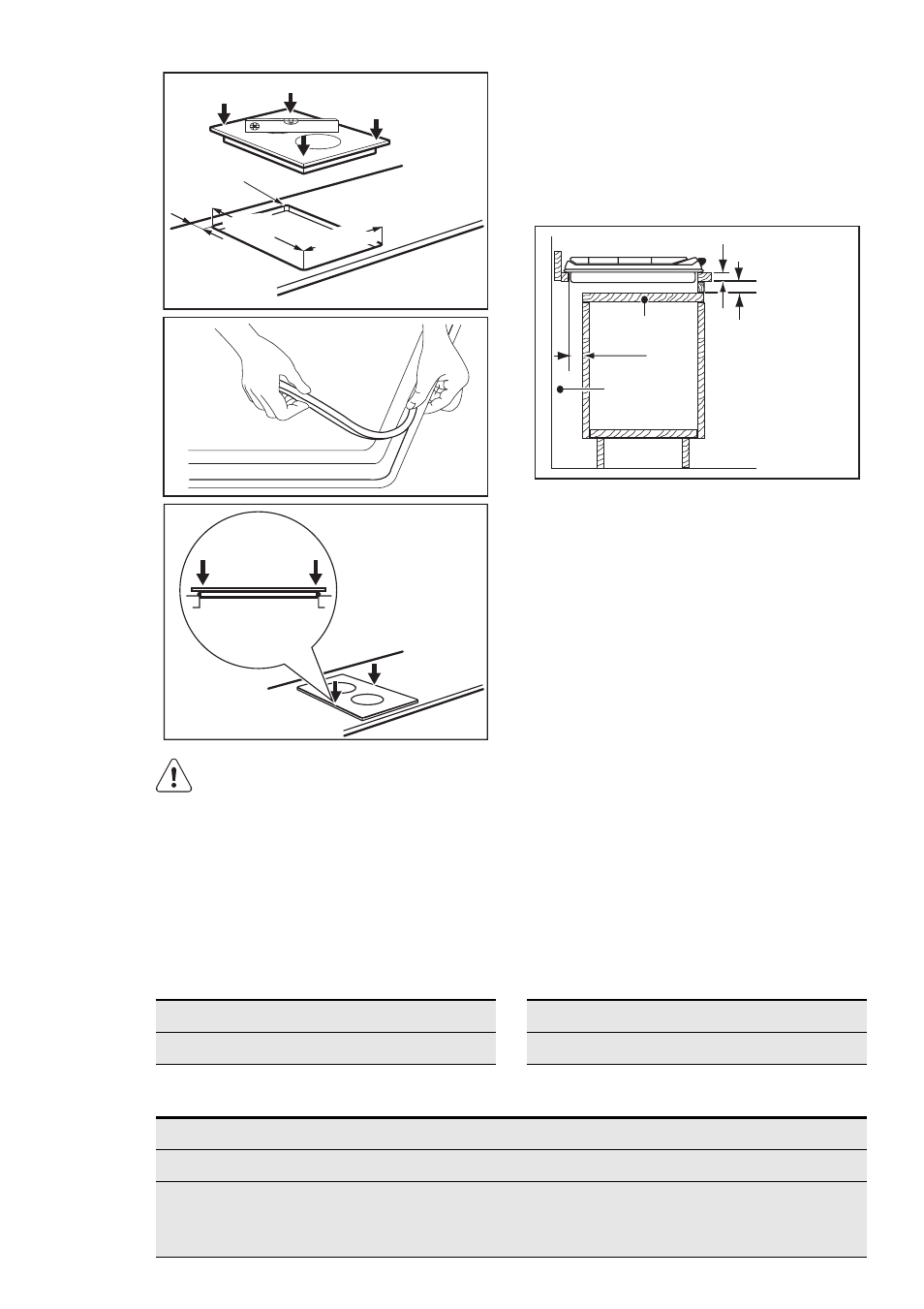

270
+1
mm
R 5mm
min.
55mm
490
+1
mm
Сақтандыру туралы ескерту!
Құрылғыны тек біртегіс жайпақ бетке
ғана орнатыңыз.
8.7 Кірістіру жолдары
Есігі бар ас үй жиһазы
Пештің астына орнатылатын тақта алуға оңай
және техникалық қызмет көрсету қажет
болғанда қол жеткізуге оңай болуға тиіс.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Алынбалы тақта
B)
Қосылым сымдарына арналған орын
Тұмшапеш орнатылған ас үй
жиһазы
Қауіпсіздікті қамтамасыз ету үшін және
тұмшапешті құрылғыдан оңай алу үшін пештің
үсті мен тұмшапешті электр желісіне жеке-
жеке қосу керек.
9. ТЕХНИКАЛЫҚ АҚПАРАТ
Пештің өлшемдерi
Ені:
290 мм
Ұзындығы:
520 мм
Пештің ойығының өлшемдерi
Ені:
270 мм
Ұзындығы:
490 мм
Жылу кірісі
Жылдам оттық:
3.0 кВт
Қосымша оттық:
1.0 кВт
ТОЛЫҚ ҚУАТЫ:
G20 (2H) 13 мбар = 4 кВт
G30/G31 (3B/P) 30/30 мбар = 276 г/сағ
G20 (2H) 20 мбар = 3.9 кВт
