8. УСТАНОВКА
Попередження!
Див. розділи з інформацією щодо тех‐
ніки безпеки.
Перед встановленням
Перш ніж встановлювати прилад, запишіть
нижче відомості, які містяться на табличці з
технічними характеристиками. Ця табличка
розташована внизу корпусу приладу.
• Модель ........................................
• Номер виробу (PNC) ...................................
• Серійний номер (S.N.) ............
8.1 Вбудовані пристрої
• Експлуатувати прилади, що вбудовуються,
можна лише після правильного вбудову‐
вання у шафки та робочі поверхні, які під‐
ходять для цього і відповідають нормам.
8.2 Електричний кабель
• Прилад оснащений електричним кабелем.
• Для заміни пошкодженого кабелю живлен‐
ня використовуйте спеціальний кабель (тип
H05BB-F, макс. температура 90°C; або ви‐
ще). Звертайтеся до місцевого сервісного
центру.
8.3 Нанесення ущільнювача.
• Почистіть робочу поверхню у зоні вирізу.
• Нанесіть ущільнювальну стрічку, що вхо‐
дить до комплекту, навколо нижнього краю
приладу уздовж зовнішнього краю склоке‐
раміки. Не розтягуйте при цьому стрічку.
Нанесіть стрічку таким чином, щоб її відрі‐
зані кінці знаходилися посередині однієї зі
сторін. Якщо ви правильно відрізали стрічку
відповідно до довжини сторін (додайте де‐
кілька міліметрів), сумістіть обидва кінці
стрічки.

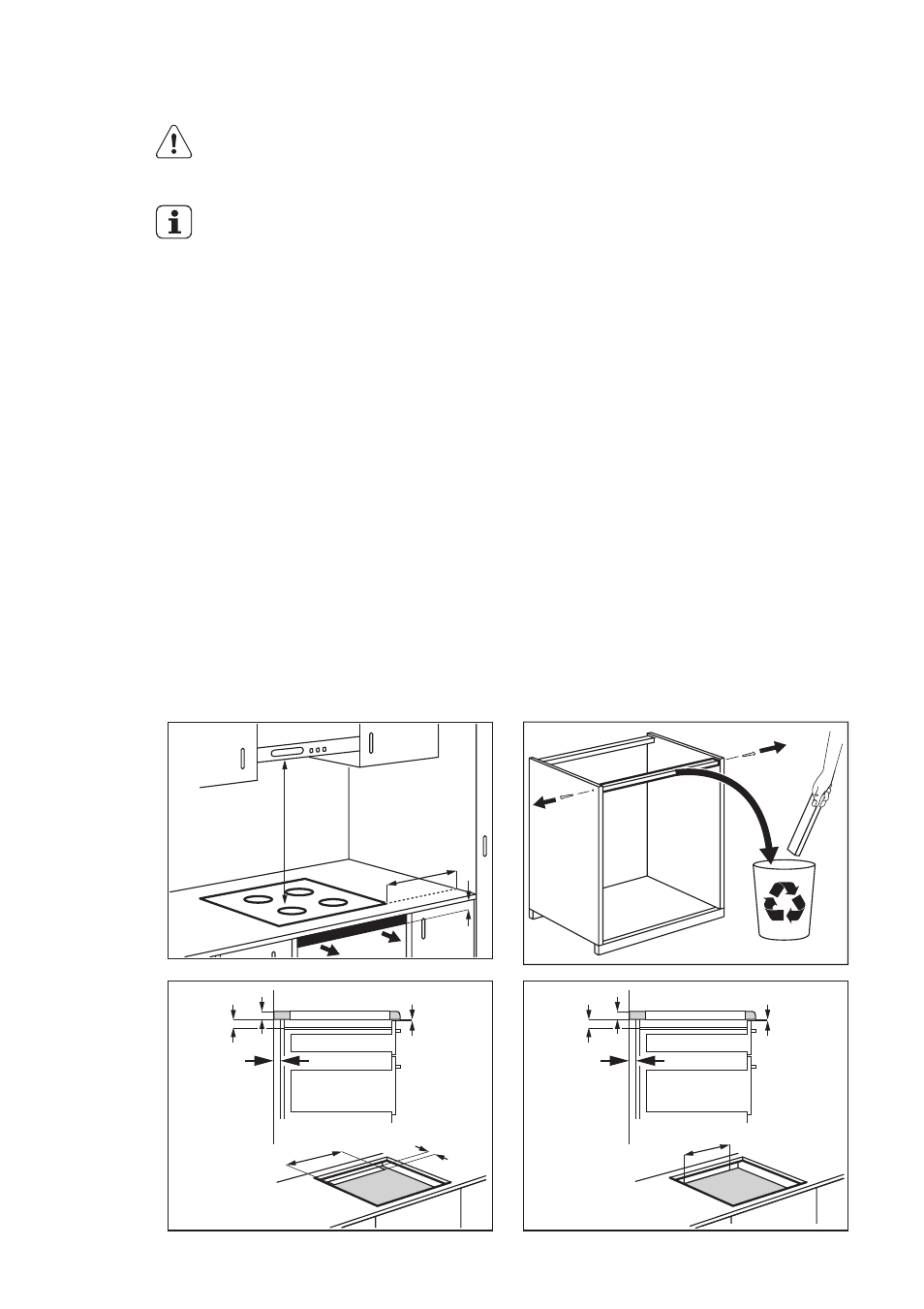

8.4 Складання
min.
50mm
min.
500mm
min.
2mm
< 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min
30 mm
min. 500 mm
> 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min. 500 mm
