предназначенную для встраиваемых при‐
боров и отвечающую необходимым стан‐
дартам.
8.2 Сетевой кабель
• Прибор поставляется с сетевым шнуром.
• Поврежденный кабель питания следует за‐
менить специальным кабелем (тип H05BB-
F, рассчитанный на максимальную темпе‐
ратуру 90°C или выше). Обратитесь в мест‐
ный сервисный центр.
8.3 Установка прокладки.
• Очистите поверхность столешницы в райо‐
не выреза для встраивания.
• Приклейте к нижней кромке прибора вдоль
края стеклокерамической поверхности
уплотняющую ленту. Не растягивайте лен‐
ту. Концы ленты должны встретиться посе‐
редине одной из сторон. Обрежьте по ме‐
сту, сделав запас в несколько миллимет‐
ров, и соедините края стык в стык.

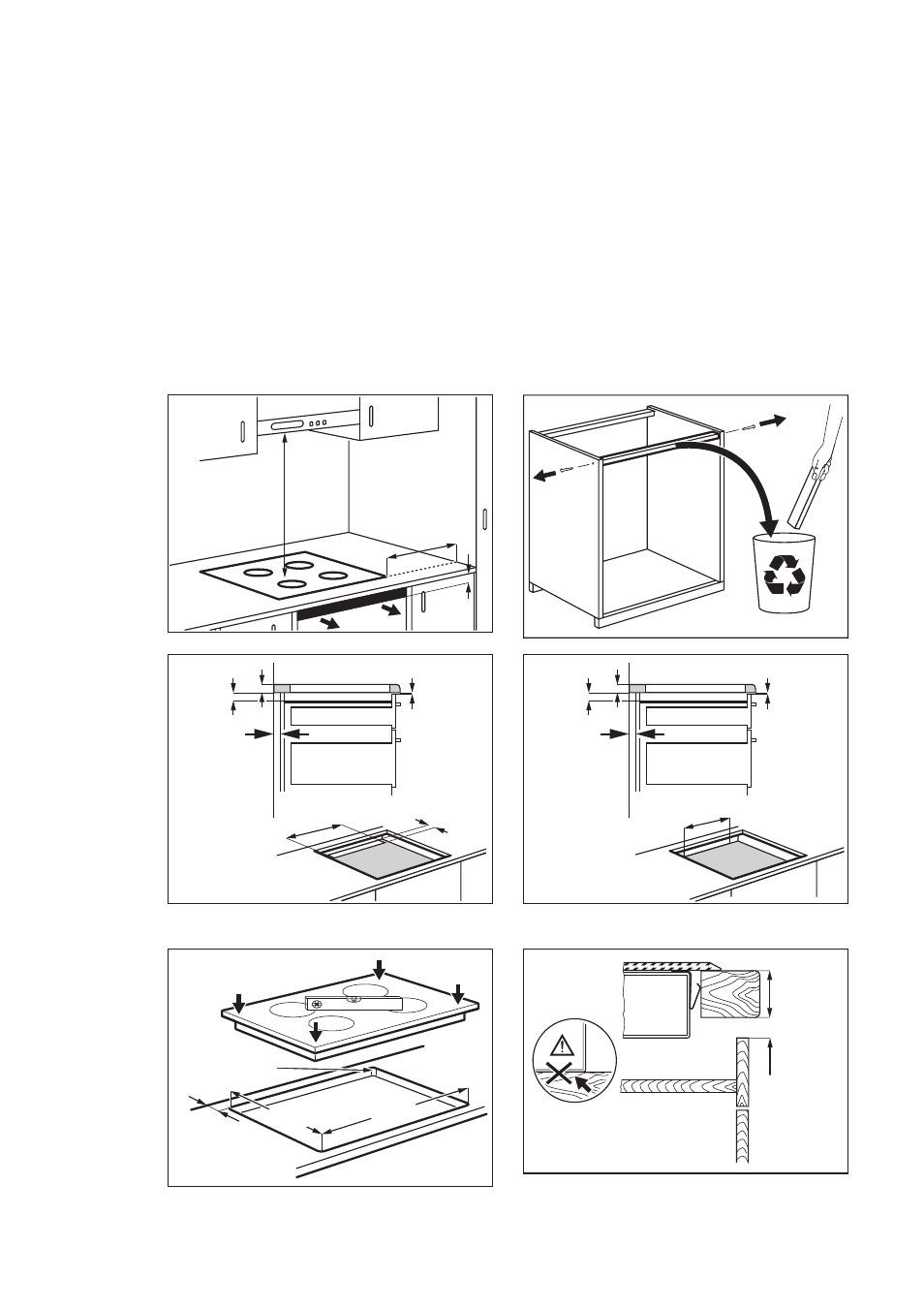

8.4 Сборка
min.
50mm
min.
500mm
min.
2mm
< 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min
30 mm
min. 500 mm
> 20 mm
min. 2 mm
A
B
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min. 500 mm
min.
55mm
R 5 mm
380
+1
mm880
+1
mm
min.
12 mm
min.
2 mm
