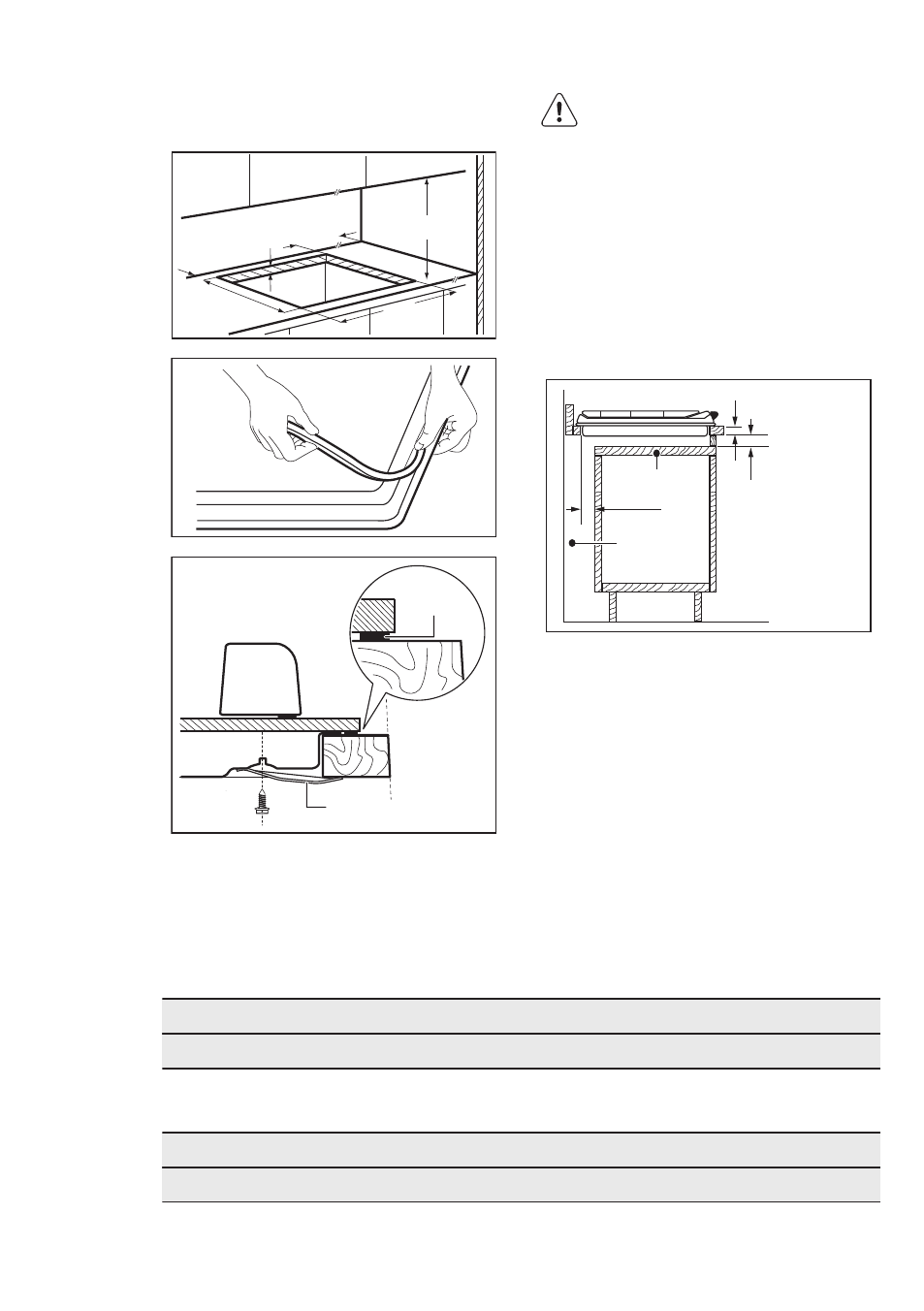

8.7 Вбудовування в кухонні
меблі
min.
55 mm
min.
650 mm
560 mm
480 mm
min.
450 mm
30 mm
B
A
A) ущільнювач, що постачається
B) скоби, що постачаються
ОБЕРЕЖНО!
Встановлюйте прилад
лише на стільниці із
плоскою поверхнею.
8.8 Варіанти вбудовування
Панель, яка встановлюється під
варильною поверхнею, повинна легко
зніматися для забезпечення доступу в
разі проведення технічного
обслуговування.
Кухонна секція з дверцятами
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A) Знімна панель
B) Місце, що може використовуватися
для під’єднання
Кухонна секція з духовою шафою
З міркувань безпеки, а також для
полегшення від’єднання духової шафи
від кухонної секції варильну поверхню
й духову шафу слід під’єднувати до
джерела електроживлення окремо.
9. ТЕХНІЧНА ІНФОРМАЦІЯ
9.1 Розміри варильної поверхні
Ширина
590 мм
Товщина
520 мм
9.2 Обвідні діаметри
КОНФОРКА
Ø ОБВІДНИЙ 1/100 мм
Швидка
42
