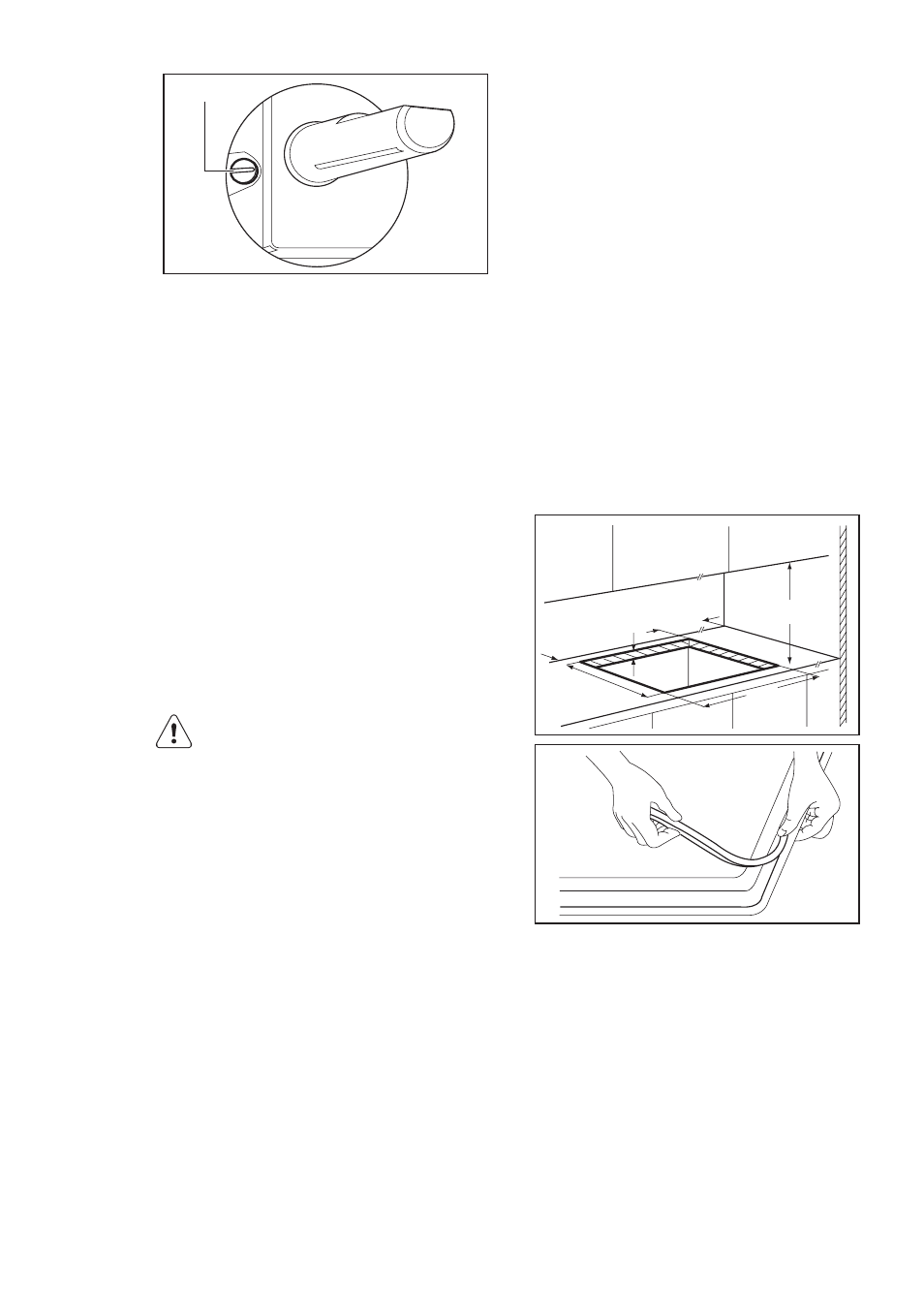

A
A)
Baypas vidası
• G20 20 mbar'lık doğal gazdan (ya da G20 13
mbar'lık doğal gaz
4)
) likit gaza dönüşüm yapı‐
lıyorsa, baypas vidasını tamamen sıkın.
• Likit gazdan G20 20 mbar doğal gaza geçiyor‐
sanız, baypas vidasını yaklaşık 1/4 tur gevşe‐
tin (Triple Crown ocak beki için 1/2 tur).
• G20 20 mbar doğal gazdan 13 mbar
4)
doğal
gaza geçiyorsanız, baypas vidasını yaklaşık
1/4 tur gevşetin (Triple Crown ocak beki için
1/2 tur).
• Eğer likit gazdan G20 13 mbar'lık
4)
doğal ga‐
za dönüşüm yapılıyorsa, baypas vidasını yak‐
laşık 1/2 tur gevşetin (Triple Crown için 1 tur).
• G20 13 mbar
4)
doğal gazdan G20 20 mbar
doğal gaza geçiyorsanız, baypas vidasını yak‐
laşık 1/4 tur sıkın (Triple Crown ocak beki için
1/2 tur).
UYARI
Düğmeyi maksimum pozisyondan mini‐
mum pozisyona hızlı bir şekilde döndü‐
rürken alevin sönmediğinden emin olun.
8.4 Elektrik bağlantısı
• Bilgi etiketinde yazılı nominal gerilim değerinin
ve güç tipinin, tesisatınızın gerilim ve güç
özellikleriyle uyuştuğundan emin olun.
• Bu cihaz ile birlikte bir elektrik kablosu verilir.
Kablonun, bilgi etiketinde yazılı yük değerlerini
kaldırabilecek uygun bir fiş ile birlikte kullanıl‐
ması gerekir. Fişi doğru prize taktığınızdan
emin olun.
• Her zaman doğru monte edilmiş, darbelere
dayanıklı bir priz kullanın.
• Montajdan sonra elektrik fişine erişilebildiğin‐
den emin olun.
• Cihazın fişini prizden çıkarmak için elektrik
kablosunu çekmeyin. Her zaman fişten tutarak
çekin.
• Cihaz bir uzatma kablosu, adaptör veya çoklu
priz üzerinden bağlıyken yangın riski vardır.
Toprak bağlantısının standartlar ve yönetme‐
likler ile uyumlu olduğundan emin olun.
• Elektrik kablosunun 90°C üzerinde sıcaklığa
çıkmasına izin vermeyin.
Mavi toprak kablosunu üzerinde "N" harfi bulu‐
nan terminale bağladığınızdan emin olun. Kahve‐
rengi (ya da siyah) faz kablosunu "L" harfli termi‐
nale bağlayın. Faz kablosunu her zaman bağlı
tutun.
8.5 Bağlantı kablosunun değiştirilmesi
Bağlantı kablosunu değiştirmek için sadece
H05V2V2-F T90 veya eşdeğer tipte bir kablo kul‐
lanın. Kablo kesitinin gerilime ve çalışma sıcak‐
lığına uygun olduğundan emin olun. Sarı/yeşil
toprak kablosu, kahverengi (veya siyah) faz kab‐
losundan yaklaşık 2 cm daha uzun olmalıdır.
8.6 Ankastre Montaj
min.
55 mm
min.
650 mm
560 mm
480 mm
min.
450 mm
30 mm
4) sadece Rusya için
